Châssis

Message par esox10 »

Bonjour,

La récupération a du bon. :D
On m'avais donné une fenêtre double vitrage, suite à un remplacement, dans le but de couvrir des semis.

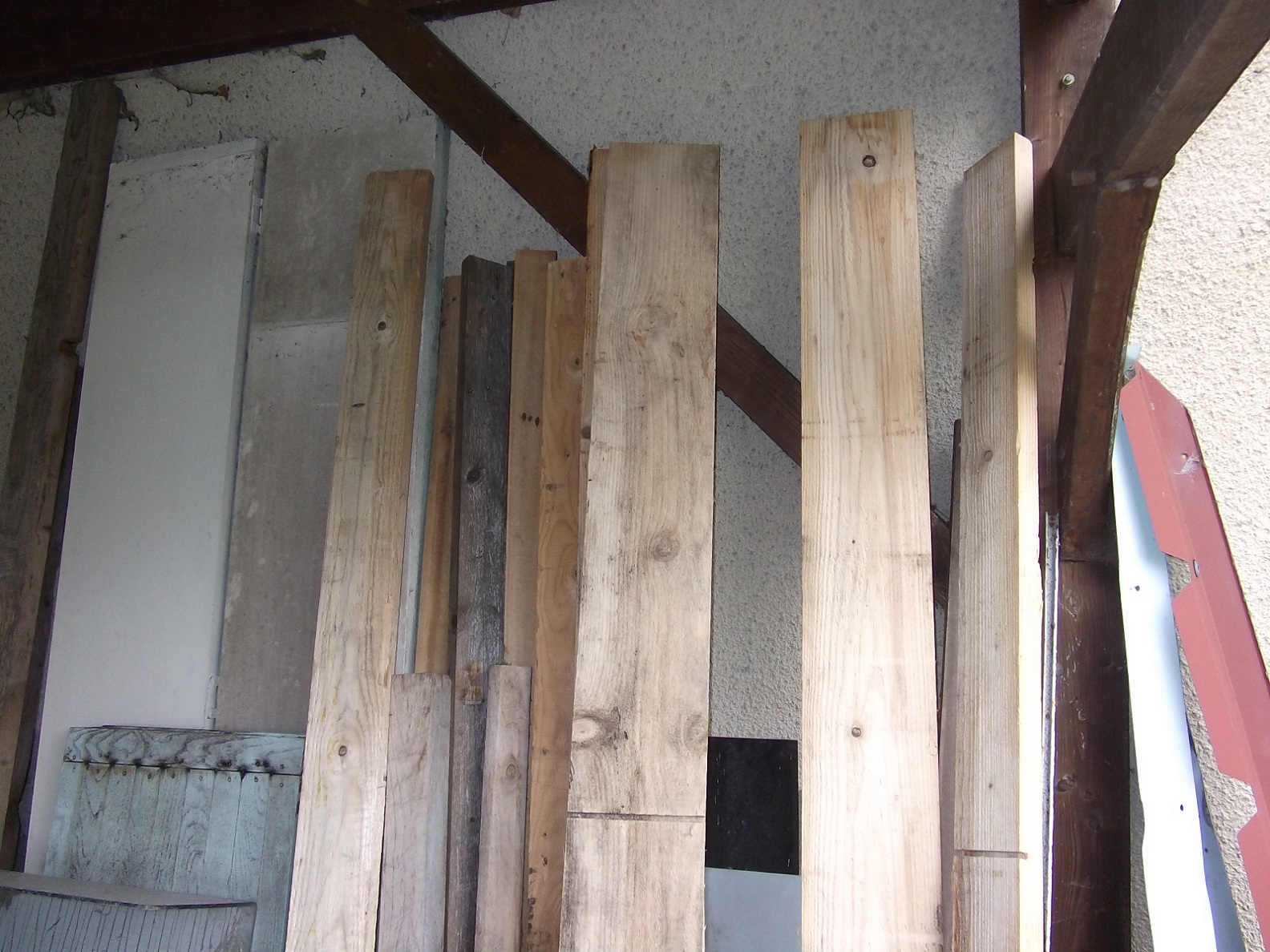

Il y a quelque jours, j'ai récupéré des planches de coffrage qui étaient destinées à partir au feu.
Longueur 2,50 m, largeur 22 cm et épaisseur 3,5 cm et 4 cm.

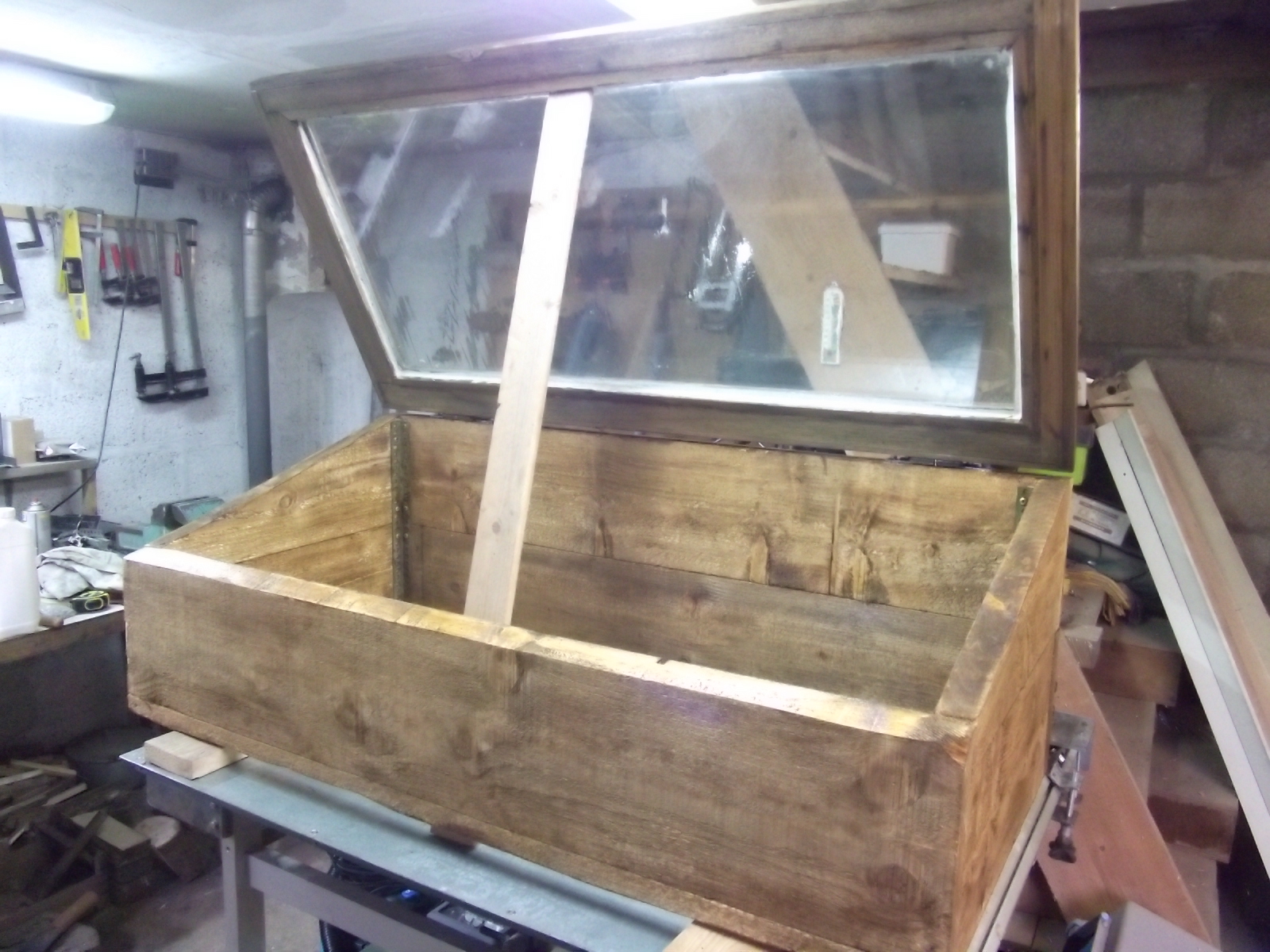

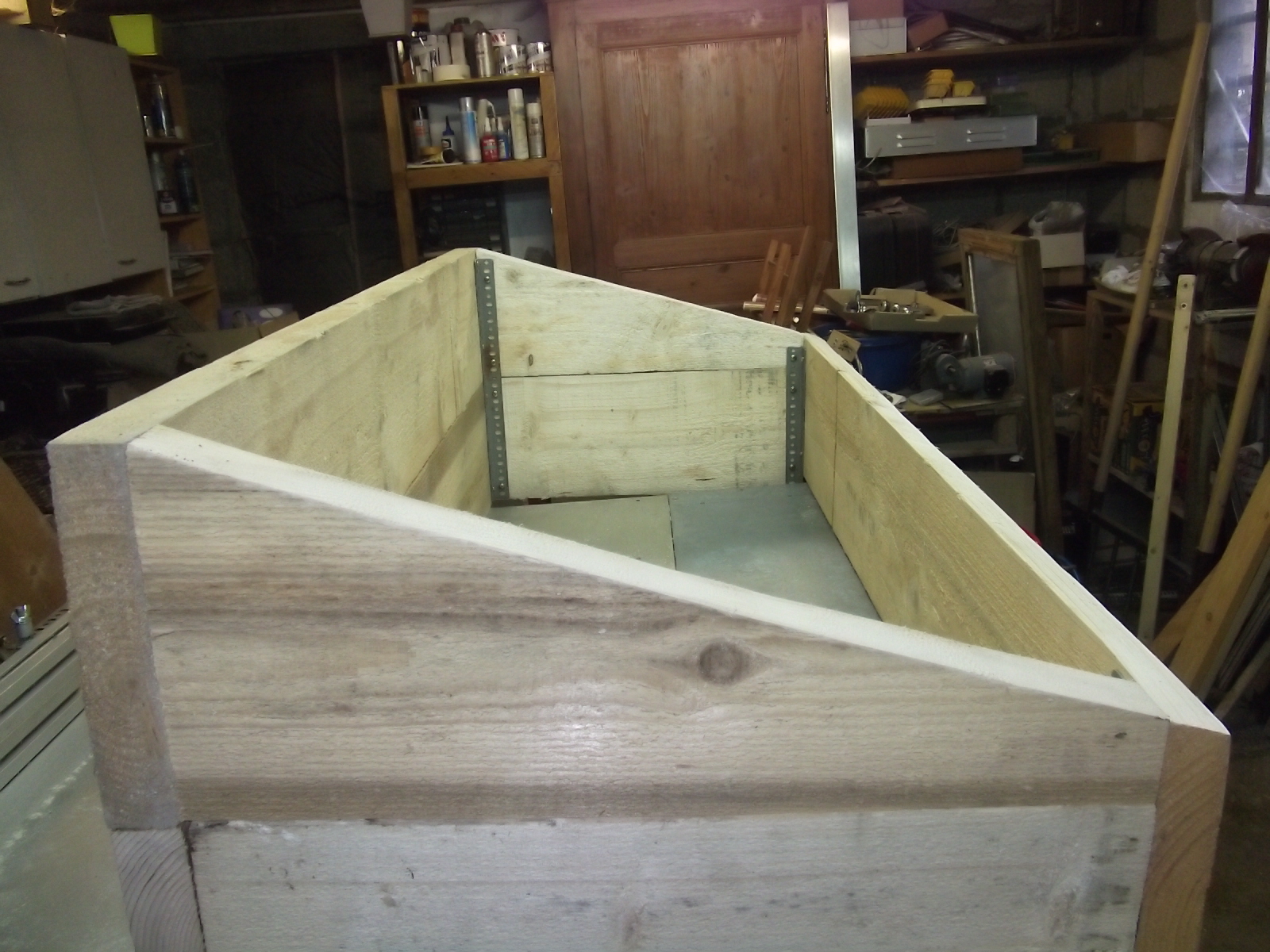

Le coffre fait 120 cm x 60 cm.
En hauteur, le fond fait 40 cm et l'avant 25 cm.

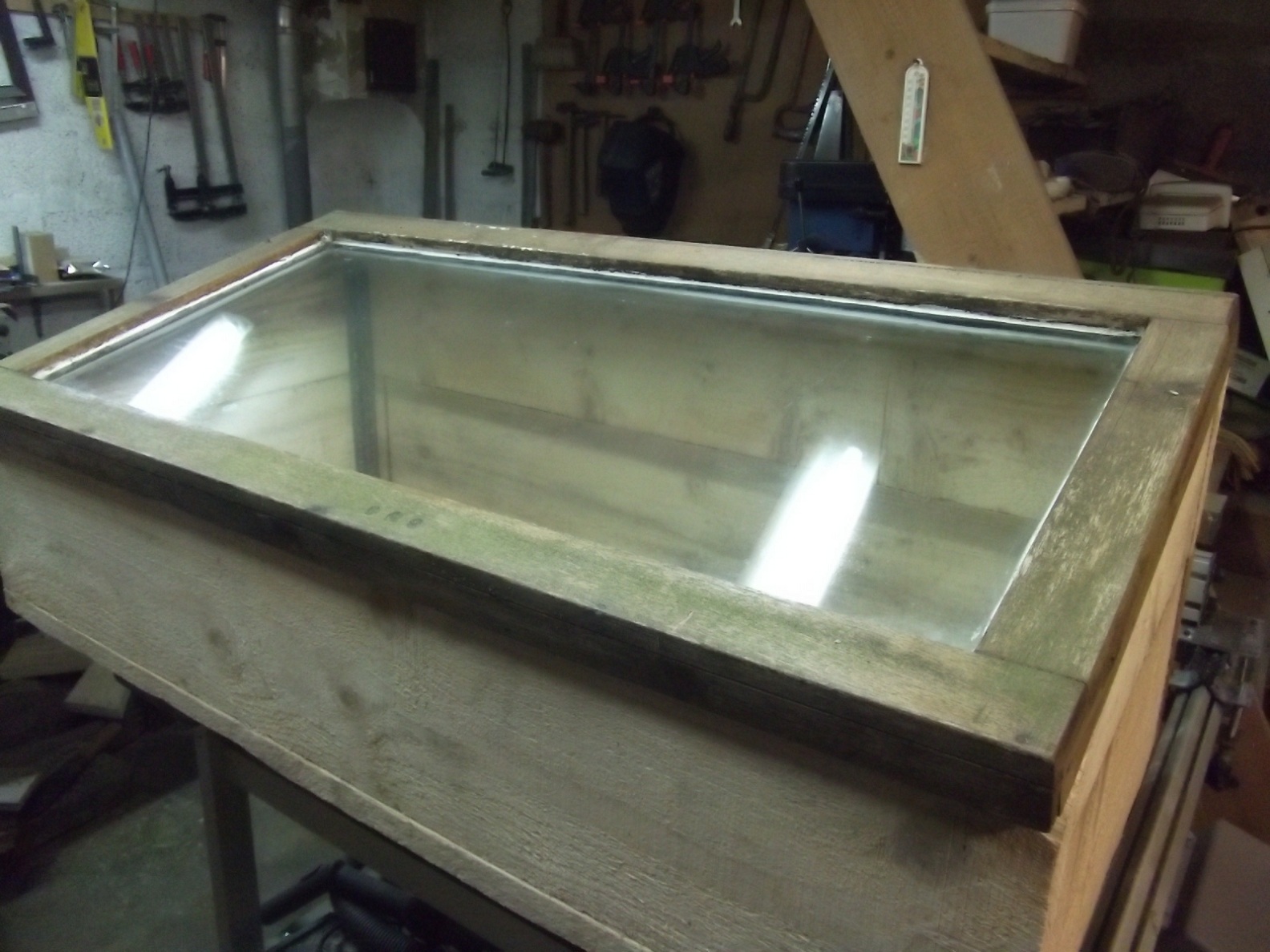

J'ai rectifié les côtés de la fenêtre pour avoir des bords plats.
Il me restait un fond de lasure, une bonne couche de protection ne fera pas de mal.
J'ai laissé le bois brut car je ne suis pas encore équipé pour le rabotage grande largeur.

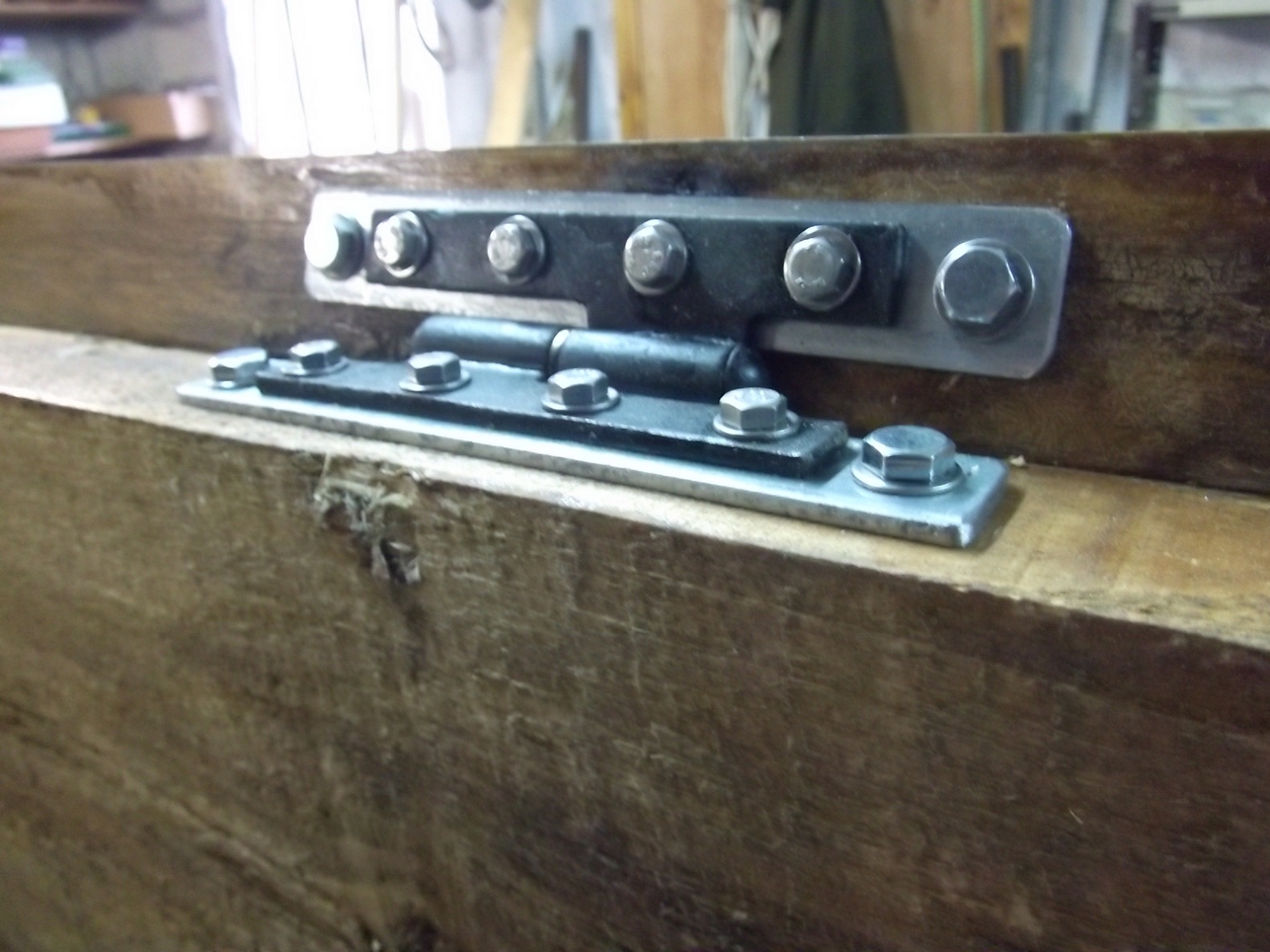

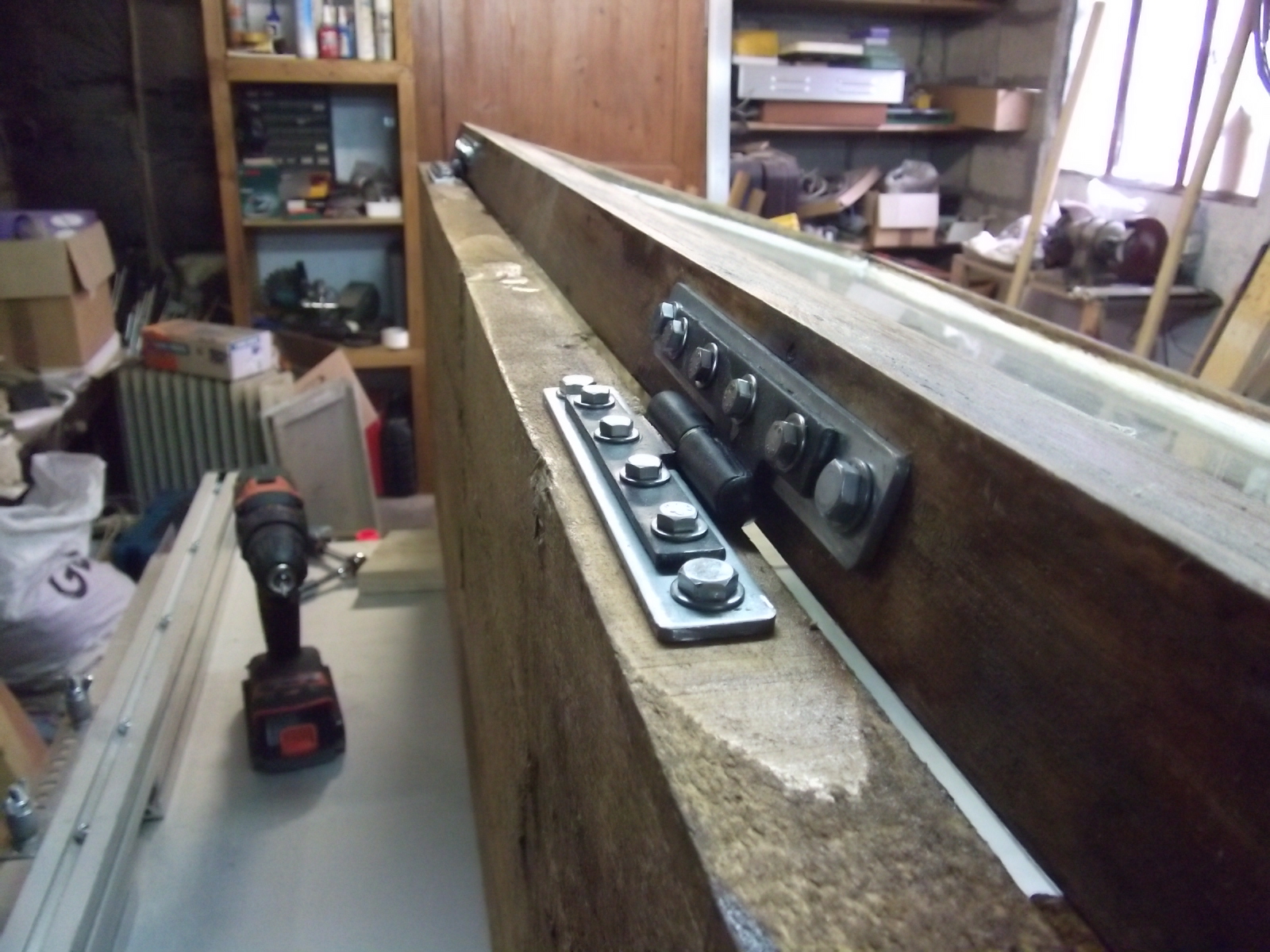

La fixation des gonds est renforcée pour tenir dans le temps.
Il me reste à faire le système de maintien de la fenêtre en position ouverte.
Je pensais utiliser des vérins mais ceux dont je dispose sont ou trop faibles (100 N) ou trop forts (600 N)
Je posterai d'autres photos au fur et à mesure de l'évolution.
Les dents de la Seine. :D
jardin-esox-t140049.html
Lisez la charte du forum.
charte-forum-t97092.html

Avatar de l’utilisateur
sibex
Grossiste en parlotte
Messages : 3299
Inscription : ven. 06 févr. 2004 21:59
Région : Centre
Sexe : Homme
Localisation : beaugency pres de Chambord
Contact :

Re: Châssis

Message par sibex »

bonjour
Il faut que tu penses à faire un petit drainage sur le châssis de la fenêtre sinon cela va pourrir rapidement, j ai abandonné le verre au profit du polycarbonate beaucoup plus souple et moins fragile :sleep:

Avatar de l’utilisateur
esox10
Empereur jardinier
Messages : 18379
Inscription : ven. 06 nov. 2009 19:28
Région : Champagne Ardenne
Sexe : Homme
Localisation : Troyes

Re: Châssis

Message par esox10 »

Qu'est ce que tu entends par "drainage" ?
Le châssis n'a pas de fond.
Les dents de la Seine. :D
jardin-esox-t140049.html
Lisez la charte du forum.
charte-forum-t97092.html

Avatar de l’utilisateur
sibex
Grossiste en parlotte
Messages : 3299
Inscription : ven. 06 févr. 2004 21:59
Région : Centre
Sexe : Homme
Localisation : beaugency pres de Chambord
Contact :

Re: Châssis

Message par sibex »

bonjour
l'eau qui tombe sur la vitre restera dans l'angle de la fenêtre et de la vitre , tu comprends ? ce que je veux dire

Avatar de l’utilisateur
esox10
Empereur jardinier
Messages : 18379
Inscription : ven. 06 nov. 2009 19:28
Région : Champagne Ardenne
Sexe : Homme
Localisation : Troyes

Re: Châssis

Message par esox10 »

Oui, tout à fait.
J'avais prévu de faire un écoulement à cet effet.
Je ferai peut être une ou deux "saignées" pour palier à ce problème.
Les dents de la Seine. :D
jardin-esox-t140049.html
Lisez la charte du forum.
charte-forum-t97092.html

Avatar de l’utilisateur
esox10
Empereur jardinier
Messages : 18379
Inscription : ven. 06 nov. 2009 19:28
Région : Champagne Ardenne
Sexe : Homme
Localisation : Troyes

Re: Châssis

Message par esox10 »

C'est bon, ça tient.
Les dents de la Seine. :D
jardin-esox-t140049.html
Lisez la charte du forum.
charte-forum-t97092.html

Avatar de l’utilisateur
Singha
Seigneur des paquerettes
Messages : 8133
Inscription : dim. 28 août 2011 9:02
Région : Ile de France
Sexe : Homme
Localisation : Seine et Marne

Re: Châssis

Message par Singha »

Super, ça m’a l’air d’être du costaud :top: :top:
Cordialement

Mon bassin

Avatar de l’utilisateur
Marcus
Empereur jardinier
Messages : 22966
Inscription : sam. 03 déc. 2005 21:24
Région : Centre
Localisation : Touraine

Re: Châssis

Message par Marcus »

Bonjour,

Super le coup des vérins.
Tu pourrais nous donner plus de précision sur le matériel et comment se le procurer ?

Merci
Il vaut mieux se taire et passer pour un con plutôt que de parler et de ne laisser aucun doute sur le sujet. P.Desproges

Un peu de chez moi

Avatar de l’utilisateur
esox10
Empereur jardinier
Messages : 18379
Inscription : ven. 06 nov. 2009 19:28
Région : Champagne Ardenne
Sexe : Homme
Localisation : Troyes

Re: Châssis

Message par esox10 »

Bonsoir,

Costaud, oui. 35 mm et 40 mm d'épaisseur( plus la lasure) ça laisse le temps de voir venir les dégâts dus au climat.
C'est de la planche de récupération.
Le vérins que j'ai viennent du hayon de ma voiture (600 N) les autres (100 N) viennent d'une machine que j'ai dépouillé.(activité pro)
Mais ces vérins se trouvent facilement dans les casse auto.
Il suffit de connaitre les caractéristiques du vérin utiles pour l'application.
Pour cela, il existe un calcul qui tient compte du poids de la partie à soulever, de la course du vérin, de sa position ......
Je vais le retrouver sur le net.
Le voila.
verinsagaz.com/aura/calcul-cas-2.php#resultat
Les dents de la Seine. :D
jardin-esox-t140049.html
Lisez la charte du forum.
charte-forum-t97092.html

Avatar de l’utilisateur
Marcus
Empereur jardinier
Messages : 22966
Inscription : sam. 03 déc. 2005 21:24
Région : Centre
Localisation : Touraine

Re: Châssis

Message par Marcus »

Bonjour,

Ce site est excellent, je ne comprends pas grand chose à leurs calculs mais il donne un résultat (et des propositions) qui évitera surement des erreurs de jugement pour un néophyte en ce domaine.
Il vaut mieux se taire et passer pour un con plutôt que de parler et de ne laisser aucun doute sur le sujet. P.Desproges

Un peu de chez moi

Avatar de l’utilisateur
esox10
Empereur jardinier
Messages : 18379
Inscription : ven. 06 nov. 2009 19:28
Région : Champagne Ardenne
Sexe : Homme
Localisation : Troyes

Re: Châssis

Message par esox10 »

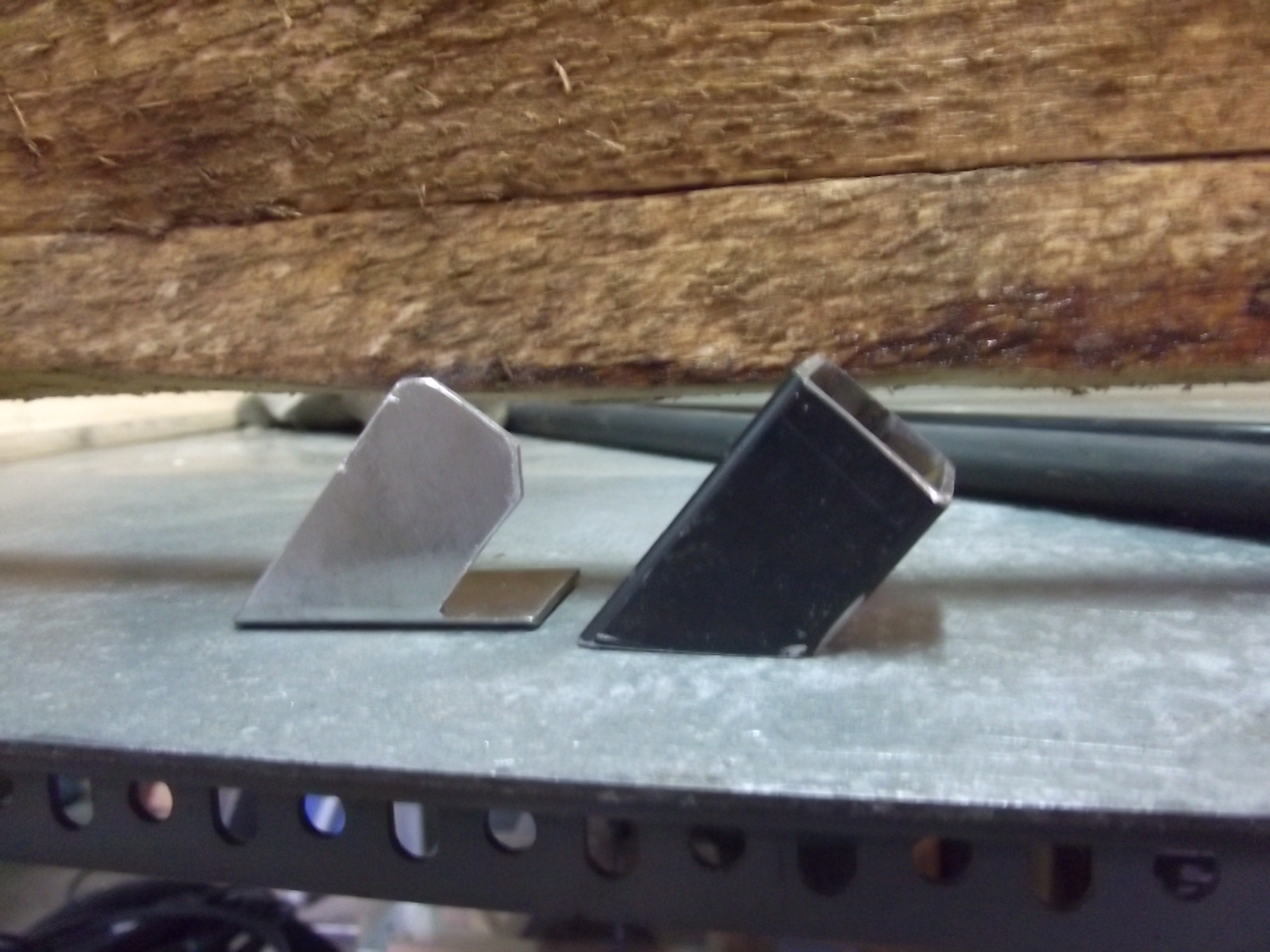

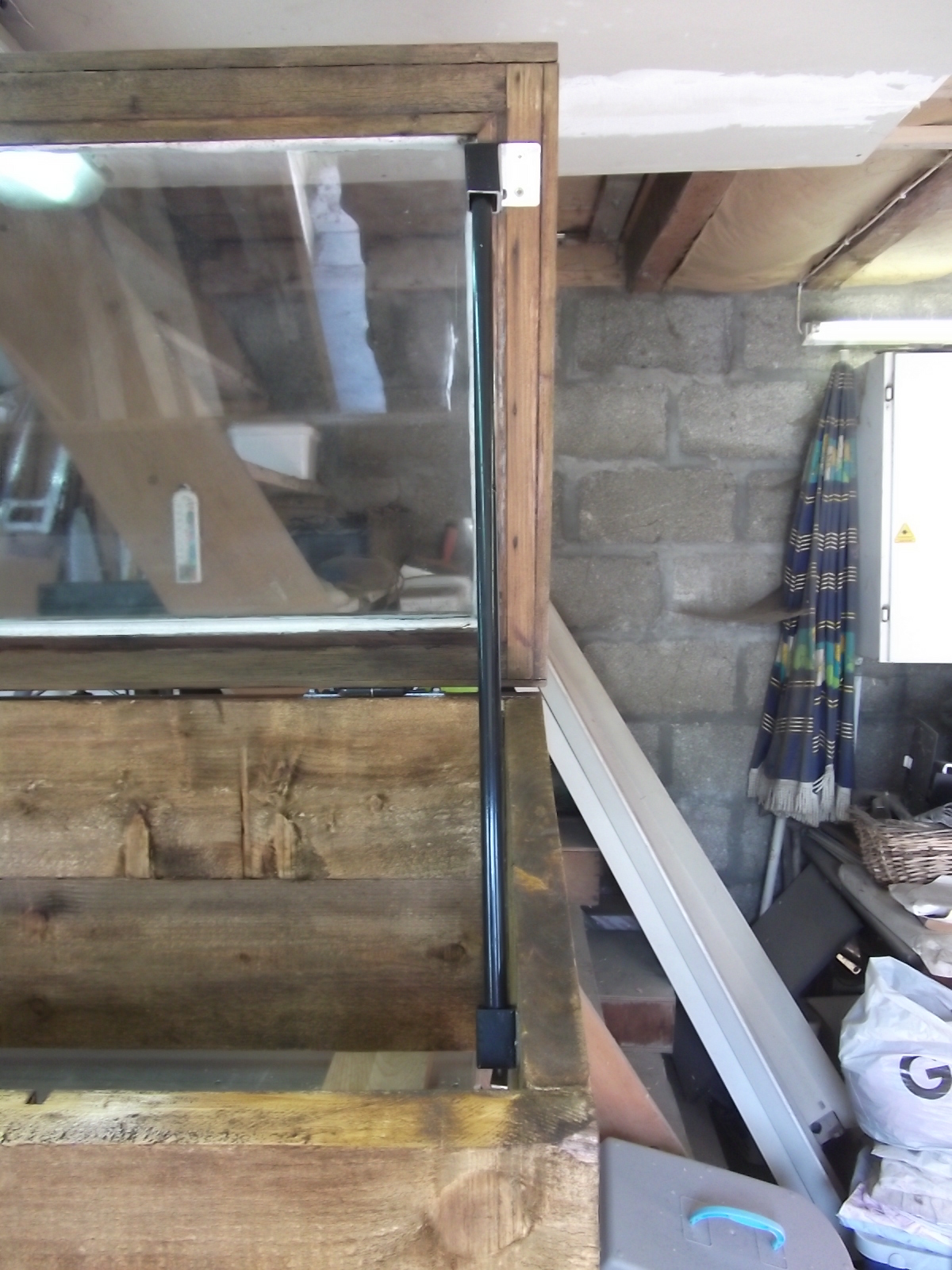

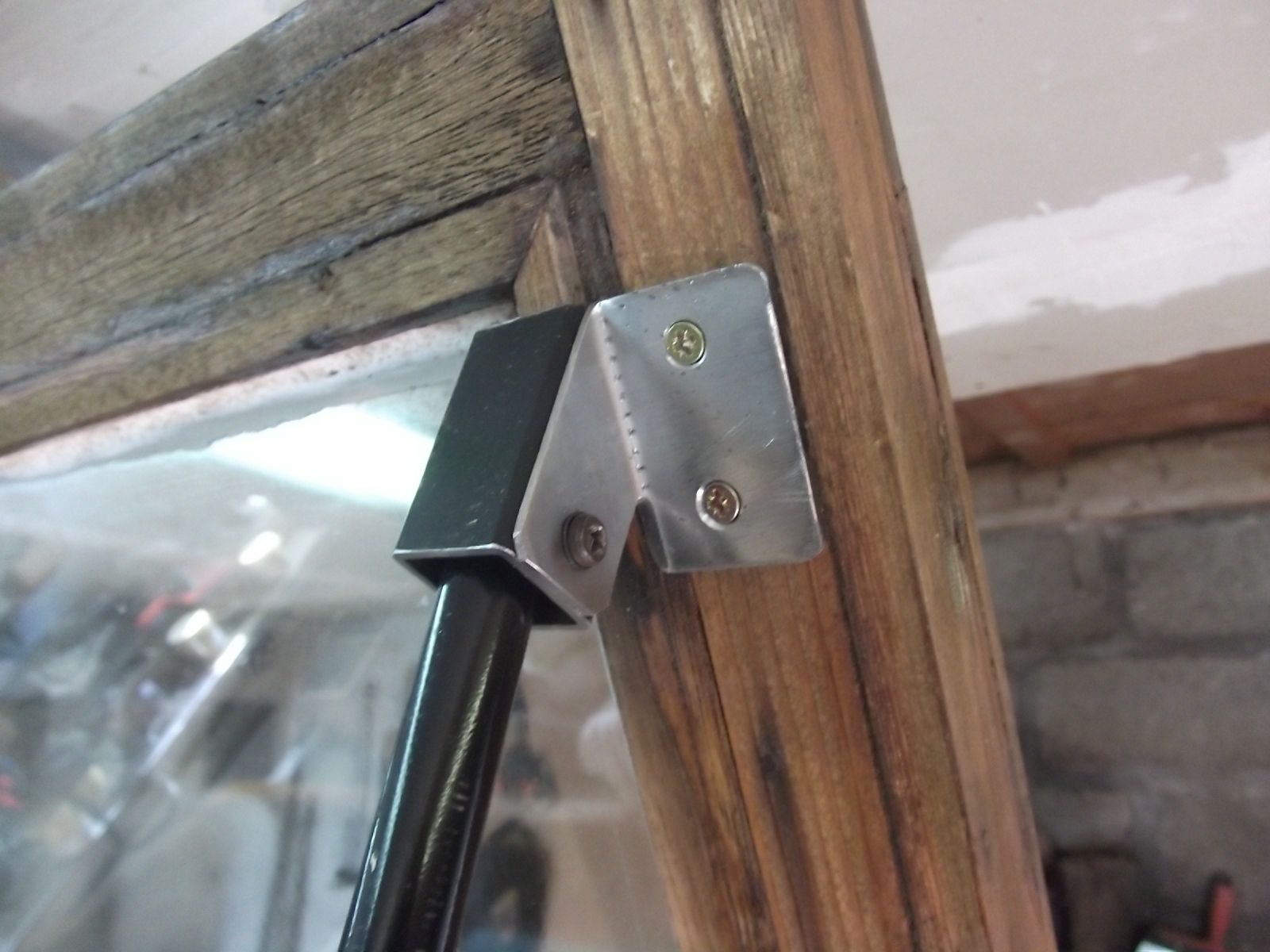

N'ayant pas les vérins adéquat j'ai fait une béquille amovible.
J'aurai un autre châssis à faire prochainement et probablement plus grand.
Là je pense que j'utiliserai des vérins.
Les dents de la Seine. :D
jardin-esox-t140049.html
Lisez la charte du forum.
charte-forum-t97092.html

Avatar de l’utilisateur
esox10
Empereur jardinier
Messages : 18379
Inscription : ven. 06 nov. 2009 19:28
Région : Champagne Ardenne
Sexe : Homme
Localisation : Troyes

Re: Châssis

Message par esox10 »

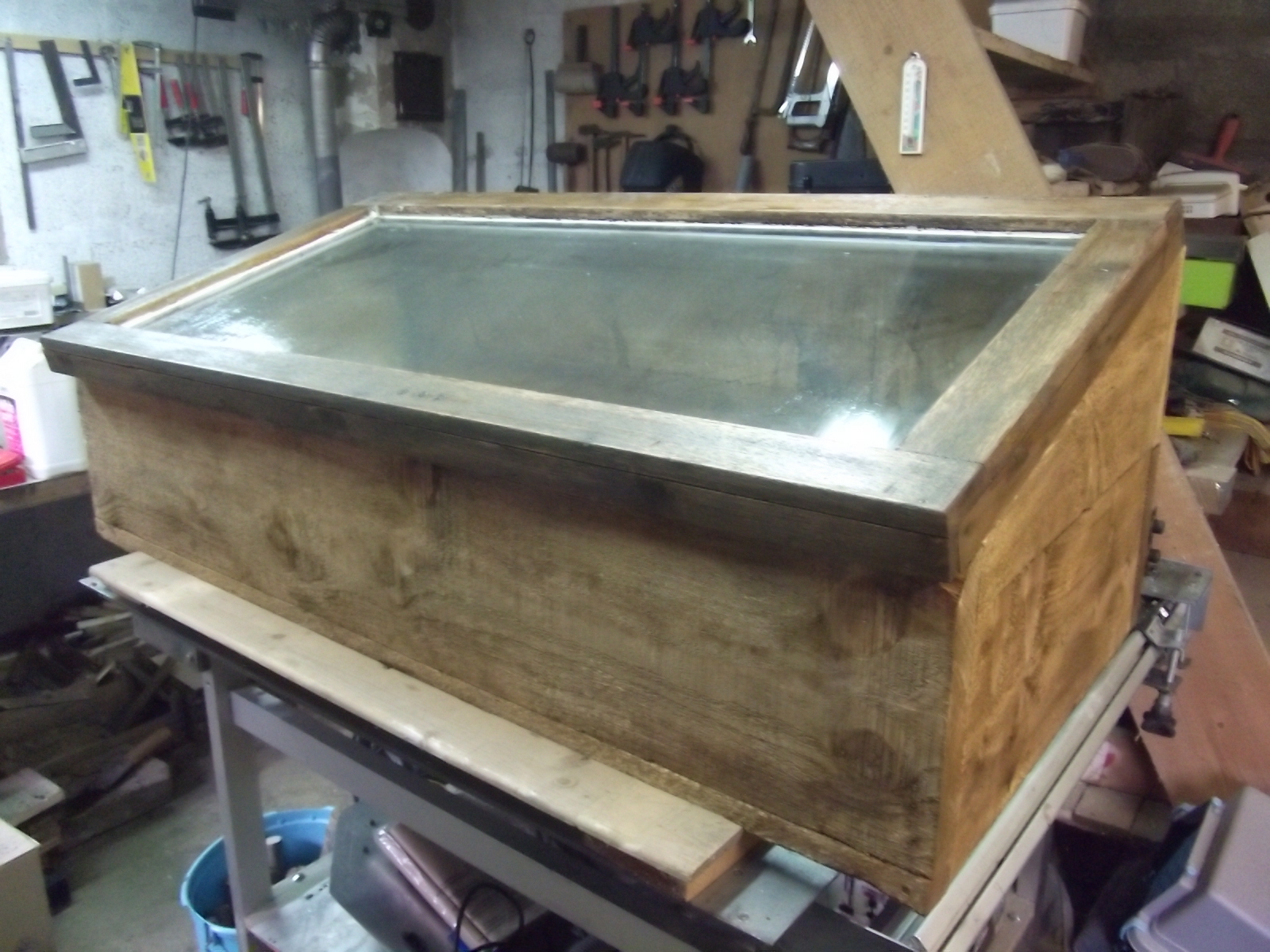

Le châssis est terminé.

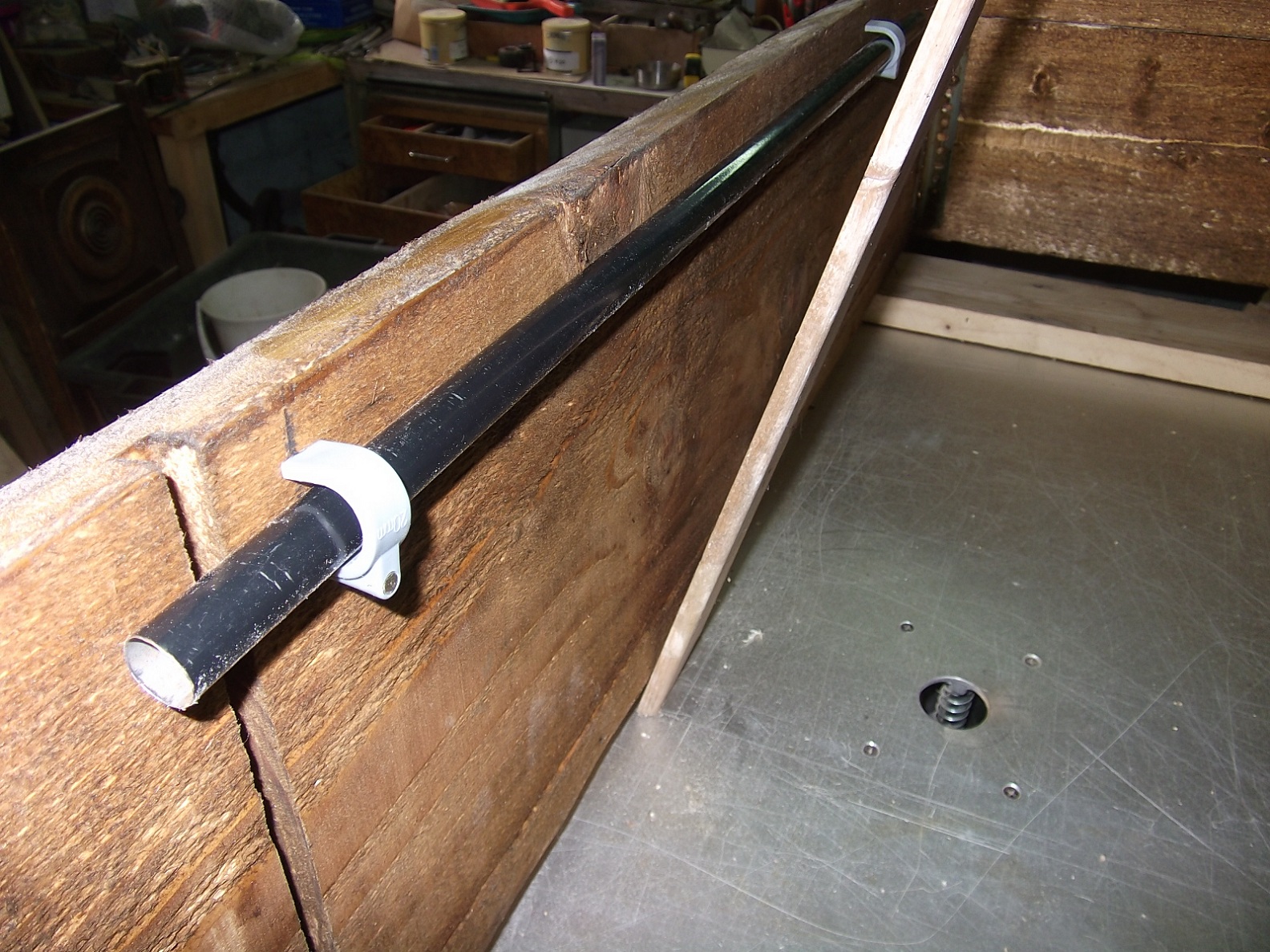

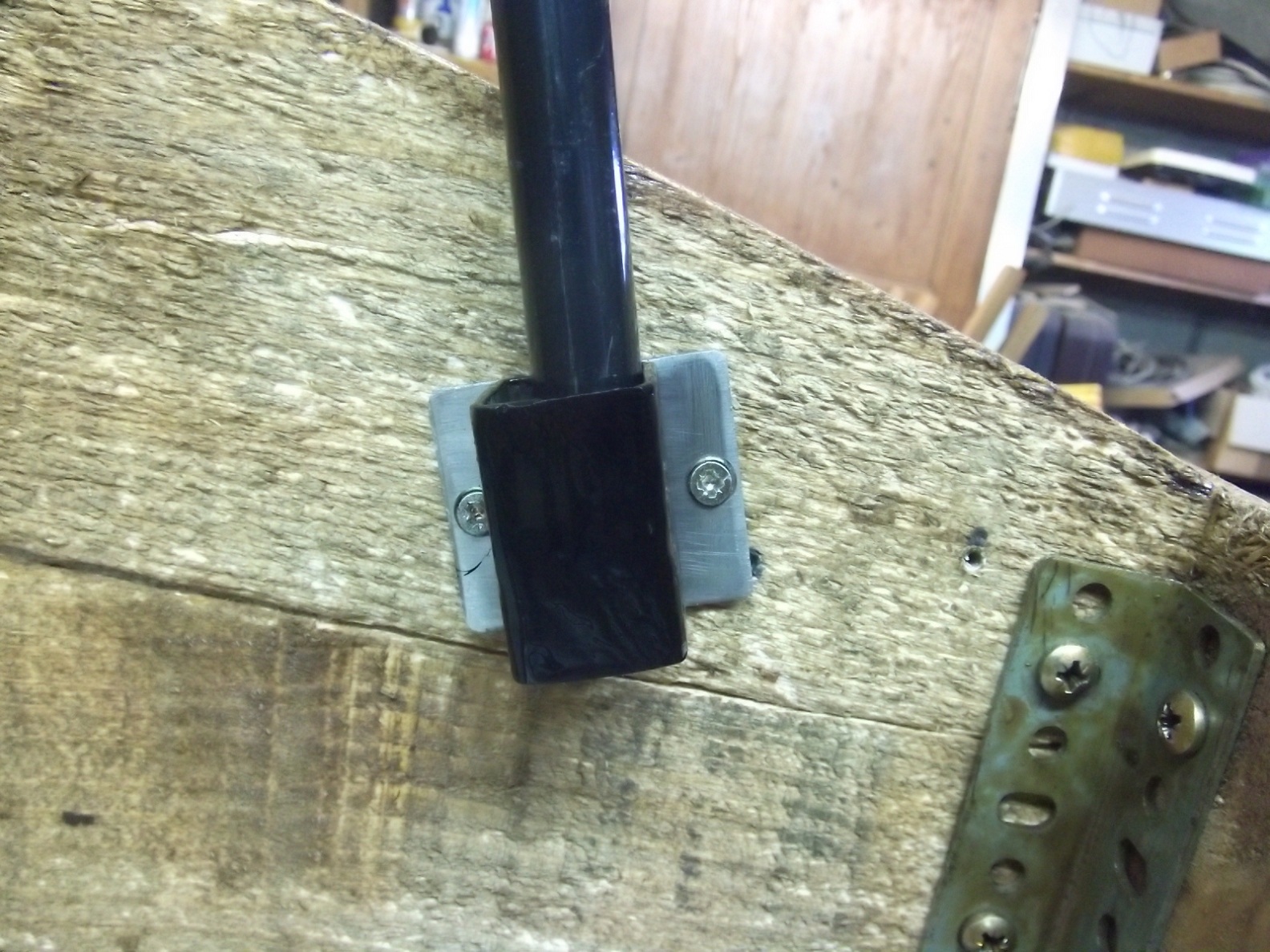

Le rangement de la béquille.
Et deux saignées sur la fenêtre pour l'écoulement de l'eau de pluie.
Il ne reste plus qu'à l'installer dehors.
Les dents de la Seine. :D
jardin-esox-t140049.html
Lisez la charte du forum.
charte-forum-t97092.html

Avatar de l’utilisateur
aloune
Grossiste en parlotte
Messages : 4197
Inscription : mar. 14 avr. 2009 12:43
Région : Limousin
Localisation : Limoges
Contact :

Re: Châssis

Message par aloune »

C'est la classe!
Merci pour les photos, il faut que j'en fasse un aussi, avec deux petites fenêtres. Bon le mien ne sera sûrement pas aussi joli, mais tes photos vont m'aider, notemment celle des saignées.
Est ce que tu sais déjà comment tu vas l'utiliser?
Mes petit et grand potagers 2018: viewtopic.php?f=65&t=189376

Mes listes de recherche et d'échange pour un potager nourricier: viewtopic.php?f=4&t=185758

Avatar de l’utilisateur
esox10
Empereur jardinier
Messages : 18379
Inscription : ven. 06 nov. 2009 19:28
Région : Champagne Ardenne
Sexe : Homme
Localisation : Troyes

Re: Châssis

Message par esox10 »

Je vais l'installer dans le jardin, probablement rehaussé avec des parpaings pour éviter que le bois ne soit trop en contact avec le sol.
Ensuite il faudra le remplir.
Du BRF au fond puis un mélange de terre du jardin + composte + fumier de cheval tamisé.
Les dents de la Seine. :D
jardin-esox-t140049.html
Lisez la charte du forum.
charte-forum-t97092.html

Avatar de l’utilisateur
sibex
Grossiste en parlotte
Messages : 3299
Inscription : ven. 06 févr. 2004 21:59
Région : Centre
Sexe : Homme
Localisation : beaugency pres de Chambord
Contact :

Re: Châssis

Message par sibex »

bonjour
Du BRF au fond , pourquoi?
