Comment installer un arrêt au remplissage de la cuve

[MAD 07]

Bonjour à tous,

Le forage à 120m étant à sec depuis octobre nous envisageons d'acheter une cuve de 1000L, nous avons déjà 2 bacs de 200L reliés l'un à l'autre avec remplissage par la gouttière sur le côté et lorsqu'ils sont pleins tous les 2 l'eau va dans le caniveau ; nous voudrions installer ce système avec la cuve mais comment faire quand la cuve sera pleine étant donné que l'eau arrive par-dessus.

J'avais lu qu'on devait mettre un trop plein style chasse d'eau mais mon mari, pas trop bricoleur, ne voit pas comment faire, pouvez-vous m'aider ? Merci.

[pedro431]

Simplement un trou à la hauteur voulue avec tuyau de déversement pour dirigé le flux

[MAD 07]

Bonsoir Pedro,

Désolée mais je ne comprends pas, je ne me suis peut-être pas bien expliquée

Voici le système que nous avons installé avec nos 2 cuves et nous voudrions faire de même mais là l'arrivée d'eau se fait par le côté et il n'y a pas de couvercle or sur les cuves carrées qu'on trouve partout et que nous voudrions acheter le dessus est fermé avec juste un trou pour l'arrivée, on peut bien sur, enfin je pense, faire un trou sur le côté pour faire comme notre système mais mon mari préfèrerait éviter.

[esox10]

Bonsoir,

Il faut faire un trou en haut au même niveau que l'arrivée d'eau pour faire un "trop plein" et évacuer l'eau dans un puisard ou un bassin.
Demain, je ferai des photos de mon installation.

[MAD 07]

Bonsoir Esox,

Je voudrais que l'eau retourne dans l'évacuation donc dans ce cas il faudrait la renvoyer dans la gouttière, c'est ça ? J'attends ta photo demain, Merci beaucoup.

[pedro431]

MAD écrit:
Je voudrais que l'eau retourne dans l'évacuation donc dans ce cas il faudrait la renvoyer dans la gouttière, c'est ça ? J'attends ta photo demain, Merci beaucoup.

Non dans le tuyau de descente.
Tu fais 2 trous 1 pour l'arrivée 1 autre pour le trop plein qui se rejette dans ton tuyau de descente sous le capteur.
En le faisant passer par derrière l'arrivée il devient presque invisible

[esox10]

Bonjour Mad,

Voici mon installation.



Uploaded with NePasUtiliser



Uploaded with NePasUtiliser

Ces cuves ont un trou d'environ 10/20 cm au dessus.
Pour pouvoir accèder à l'intérieur, j'ai découpé le dessus (trou de 40 x 40) Comme ça, j'ai pu mettre un robinet sur la dernière.
En haut de la cuve, le trop plein qui va dans un bassin avec un tuyau.

[Marcus]

Bonjour,

Toutes les solution que vous proposez obligent a faire des trous alors qu'il est très simple d'utiliser la pression de l'eau à l'intérieur de la cuve.

Il suffit d'avoir une double sortie, une pour remplir les arrosoirs et une avec un tuyaux qui remonte jusqu'au niveau d'eau souhaité .

[MAD 07]

Merci à vous tous, j'ai bien compris

[pedro431]

Pas possible Marcus, tu nous fait les vase communicants, le tuyau de descente de gouttière part vers les égouts, il faudrait un récupérateur d'eau classique de descente de gouttière qui ne nécessite pas la perforation d'un trou de décharge en haut du réceptacle, le tout c'est de le mettre à bonne hauteur.
Je fais un croquis que je poste demain.

[Marcus]

tu nous fais les vase communicants,

C'est le terme que je cherchais

C'est de cette manière que je contrôle une partie de mes cuves depuis pas mal d'année.

[esox10]

C'est ce que je fait aussi par siphon.

[MAD 07]

tu nous fais les vase communicants,

C'est le terme que je cherchais

C'est de cette manière que je contrôle une partie de mes cuves depuis pas mal d'année.

Oui mais si tu n'as qu'une cuve comment fais-tu ?

@ Pedro : j'attends ton croquis mais ça ne semble très clair maintenant.

@ Esox : tu as 4 cuves en batterie donc 4.000L, tu en as suffisamment pour une année de culture ?

[Marcus]

Oui mais si tu n'as qu'une cuve comment fais-tu ?

Je ne fais pas "vase communiquant" que vers une autre cuve, je le fais également vers la sortie. Au dessus d'un certain niveau, mon eau est dirigé vers la mare à canards.

[esox10]

Bonjour Mad,

3 cuves.
Jusqu'à maintenant, c'est assez pour le potager.

[pedro431]

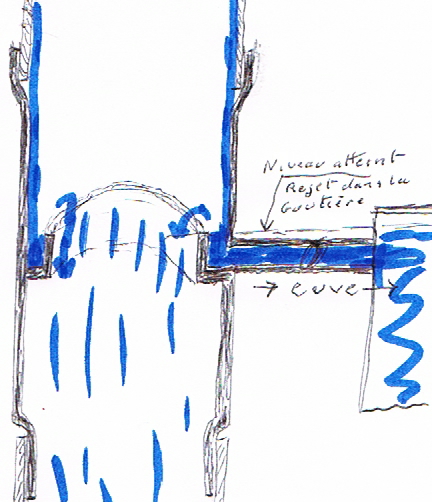

Voila mon croquis vite fait.
Avec ce genre de récupérateur la mise à niveau choisi se fait toute seule, c'est vendu dans les camions style outillage auvergnat etc etc.

[MAD 07]

Merci beaucoup Pedro, je transmets au bricoleur

[Marcus]

Bonjour,

Personnellement je n'aime pas le système de pédro car cela ne collecte qu'une partie de l'eau alors que chaque goutte peut être nécessaire.


Voici le système sur mes deux dernières cuves, elle sont cachées donc j'ai fait dans l'efficacité plus que dans esthétisme.



1 -en jaune le tuyau d'évacuation.

2 - La hauteur de sortie (trait bleu) est réglé à 20 cm du haut de la cuve. Donc quand la cuve se rempli, le trop plein se jette dans un bassin et ce bassin dans la marre aux canards.

3 - le raccord entre mes deux cuves

4 - le robinet pour les arrosoirs ou brancher un tuyau.

5 - l'arrivée en direct des gouttières

6 - une dérivation qui va directement au bassin quand les cuves sont pleines ou que je ne souhaite plus les remplir (comme nous arrivons en fin de saison, c'est le cas actuellement)

[esox10]

Salut Marcus,

Ce sont des cuves de 1000 litres comme les miennes ?

[Marcus]

C'est exact.
Je les ai "enveloppé" pour les limiter le développement des algues.

[pedro431]

Ca fait un peu musée beaubourg de Paris. non je plaisante, y a plus de tuyaux la bas

Redevenons sérieux, dans le récupérateur que j'ai croqué, l'eau est récupérée tout au tour de la paroi intérieur du tuyau, et le système ne perd pas une goute sauf en cas d'averses diluviennes.
Quand tu fais couler de l'eau dans un tuyau, le liquide coule le long de la paroi intérieur et jamais dans le centre de celui ci sans toucher les bords, en cas de très forte pluie le tuyau de sortie diamètre 40 giclera plein pot avant que l'eau atteigne le fond du tuyau d'évacuation des gouttières, car en cas de "déluge" l'eau passera au dessus des gouttières, la descente de D 80 ne peut pas absorber
