Montage d'un REGARD d'électrovannes pour l'arrosage enterré

[arroser]

Reprise complète d'un regard d'arrosage existant.

Le regard d'origine est trop petit pour le sens de montage, interdisant le remplacement de certaines électrovannes.

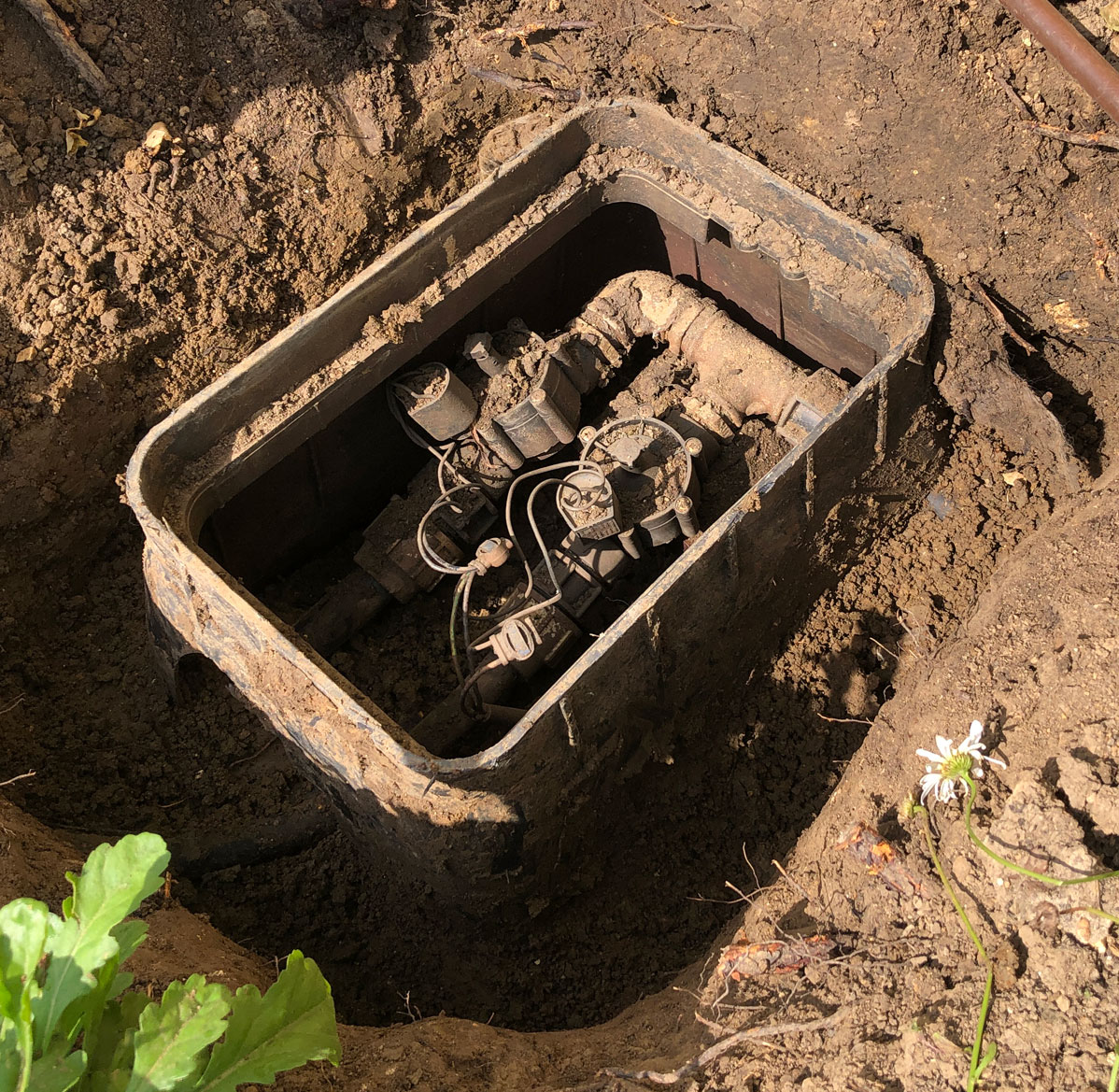

Ancien regard en mauvais état

Terrassements autour de ce regard pour pouvoir l'extraire.

Suppression du regard

Démontage. Seules les canalisations sont conservées.

Seules les canalisations sont conservées

Par l'usage de divers raccords (manchons et coudes), les tuyaux sont prolongés et remis dans l'axe, à la verticale. C'est une étape à faire soigneusement ; en plus de l'axe, il faut bien anticiper les écartements du montage à venir.

Canalisations dans l'axe

Le nouveau collecteur d'électrovannes est assemblé.

Nouveau collecteur

Puis ce collecteur est raccordé aux tuyaux, le regard posé par dessus puis calé à la terre.

Raccordements et pose regard

En plus du géotextile, gravier au fond sous le montage.

Gravier sous montage

Pose d'un programmateur, ici à piles (pas de 220 v, zone publique).

Avec programmateur

[arroser]

étape par étape... Le montage d'un regard n'est pas une course de vitesse et le résultat va dépendre de l'attention portée à sa pose. Prévoir plusieurs heures, c'est une étape importante de l'installation qu'il faut soigner.

Il est important de faire très correctement la préparation du fond, PRENDRE SON TEMPS : de niveau par rapport au sol, plat, propre (pas de cailloux ou racines). L'emplacement du regard est marqué (ici peinture bleue).

Le collecteur, déjà monté, est mis en place sur l'indispensable film géotextile. Ici, exceptionnellement, pas de vanne de coupure, elle est située à proximité du regard, juste avant.

Les tuyaux sont raccordés un à un, c'est l'étape "compliquée" ; le mieux reste de commencer par les gros diamètres puis les plus petits. PRENDRE SON TEMPS, vérifier plusieurs fois avant de couper les tubes, il s'agit de conserver le collecteur d'électrovannes dans l'axe : avec une mauvaise coupe (trop long ou trop court), ce collecteur va rapidement partir en biais. Ne pas oublier de réhausser le montage, pour le gravier ultérieur, avant de couper les tuyaux et de les raccorder.

Ne pas oublier de passer le câble avant de poser le regard. Si des tuyaux doivent être obligatoirement croisés (il faut éviter autant que possible), ceux ci sont protégés (gaine par exemple).

Le regard est découpé en fonction des tuyaux, puis posé. Reste à mettre du gravier au fond (le collecteur a été surélevé auparavant) puis à faire les connexions étanches ; la aussi pour les connexions, il faut prendre son temps et ne pas hésiter à raccorder au préalable, pour test, sans ces connexions.

Note : le raccord de couleur jaune sert à différencier visuellement ce réseau de tous les autres.

[arroser]

On recommence...

Le collecteur pré-monté avec des amorces de tuyau ce qui facilite grandement la pose des réseaux après.
Ce collecteur est réhaussé pour laisser un peu de hauteur au gravier à venir.
4 électrovannes ("sorties"), vanne d'arrêt avec purgeur pour l'arrivée d'eau ("entrée"), arrivée en diamètre 40mm, trois réseaux en 32mm, un réseau en 40mm

Le regard est découpé pour laisser passer les tuyaux, puis posé. Du film géotextile vient boucher les orifices.
Rebouchage calmement pour ne pas déplacer le regard (et remettre le couvercle durant le rebouchage !). Ne pas oublier le passage du câble à venir (ici petite gaine noire sur la droite).
Gravier au fond, remise en place des solénoïdes pour les quatre électrovannes.

Lavage à l'eau de l'intérieur.
Connexions étanches placées dans une boite pour que ce soit plus propre (les fils et connexions trainent moins). Le câble d'électrovannes n'est pas coupé trop court, une petite longueur en trop est volontairement laissée à l'intérieur du regard.

Composition : collecteur marque Dura, électrovannes marque Hunter modèle PGV, regard de taille "Jumbo" marque Rain Bird, série VB. Il existe deux séries de regards chez Rain Bird (série VB, et série VBA un peu moins chère mais de faible qualité) ; celui-ci est rigide, solide, et offre une place un peu supérieure à l'intérieur, comparativement aux autres regards "Jumbo" disponibles sur le marché. Jamais trop de place dans un regard ... Le regard n'est pas un point sur lequel il faut économiser car un mauvais regard vieillit mal dans le temps et un regard trop petit empêche d'intervenir pour dépanner.

[arroser]

Rénovation d'un regard ancien, assez profond (de l'ordre de 45 à 50cm alors qu'un regard standard fait environ 30cm) ; multiples fuites... si le regard est daté, en mauvais état, les fuites multiples, mieux vaut refaire l'ensemble qu'essayer de réparer, car d'autres problèmes arriveront après.

Creuser tout autour du regard pour le sortir de terre (attention au câble et aux tuyaux en creusant), puis commencer le démontage de l'existant :

Par des jeux de coudes, les tuyaux sont repositionnés dans un axe vertical commun, avec un écartement relativement identique (idéalement environ 11 cm) ; l'usage de coudes permet également de gagner en flexibilité de montage et de récupérer les faux angles des canalisations ou les écartements qui ne seraient pas parfaitement justes :

Le collecteur d'électrovannes est positionné. Tout les éléments sont avec des raccords type "union démontable" avant ET après :

Il faut commencer à reboucher en tassant bien partout et en supprimant au mieux les cailloux éventuels. Surveiller le niveau par rapport au regard à positionner ultérieurement sur le dessus :

Le regard est posé (géotextile avant). Rebouchage autour, toujours en supprimant au maximum les cailloux (faut être persévérant ). Gravier au fond. Reste à faire les branchements. L'ensemble des anciennes connexions a été conservé et repéré (numérotation) sans rien couper (il est possible aussi de supprimer avant les anciens solénoïdes et de ne numéroter que les fils) ; donc ne pas oublier de passer l'ancien câble avant de poser le regard.... :

L'avantage de ce type de montage avec les canalisations profondes arrivant par le dessous (à la verticale) reste qu'il n'y a pas à découper le regard pour passer les tubes. Le montage vieillit mieux, moins de risque d'avoir de la terre à l'intérieur. Par contre c'est beaucoup plus compliqué à réaliser qu'avec des canalisations arrivant directement à l'horizontal et demande un terrassement important en profondeur. De plus, en remettant tous les tuyaux sur le même axe, l'ensemble du montage est bien centré dans le regard et tout reste facilement démontable (maintenance) ; alors qu'avec un montage partant dans tout les sens comme à l'origine, la plupart des raccords étaient bloqués contre (ou sous) les parois de l'ancien regard

Descriptif : regard modèle Jumbo, série VB, marque Rain Bird, électrovannes 26x34 femelles marque Hunter modèle PGV (dites "4 boulons"), raccords démontables marque Dura, raccords compression marque Plasson, vanne d'arrêt en métal avec purgeur, tuyau polyéthylène en barre droite (impossible de réaliser un tel montage avec du tuyau en couronne) .
Donc, un grand regard, solide, rigide (pas de déformation dans le temps contrairement à un regard plus économique) et avec un couvercle s'ouvrant facilement même après plusieurs années. Des électrovannes fiables, qui sont dans des dimensions "standard" permettant un remplacement aisé, même dans de nombreuses années, même si ce modèle n'existe plus ; de nombreuses électrovannes sont commercialisées, mais peu sont dans une dimension/encombrement relativement standard depuis plusieurs décennies. Raccords (gris) démontables partout pour simplifier les réparations.

[arroser]

Un regard classique pour 4 électrovannes. Pas de vanne d'arrêt à l'intérieur car la coupure de l'arrosage est située à moins de 60 cm du regard. Une petite vanne de purge pour pouvoir vidanger au moins le collecteur avant l'hiver. Union démontable avant ET après électrovannes. Fond en ardoise (ça change du gravier...)

Compositions : regard taille Jumbo pour avoir de la place, marque Carson (rigide ! ), 4 électrovannes modèle PGV, marque Hunter. Deux sorties en diamètre 25mm, une en 32, une en 20mm (pour le réseau des goutteurs).

[arroser]

deux électrovannes

Regard "12 pouces" pour deux électrovannes.
Une vanne d'isolement avec purgeur par électrovanne, plus une petite vanne de purge sur le côté.
Gravier au fond.
Connexions étanches placées dans une petite boite et câblage (sous gaine diamètre 40) laissé long, mais attaché...

Composition :
- Regard marque Carson
- électrovannes marque Hunter
- raccords gris marque Dura, avant et après électrovannes.

[arroser]

Suite au post précédent, une autre configuration pour un regard de deux électrovannes.

Arrivée d'eau en diamètre 40 (non visible sur l'image), sorties d'électrovannes en diamètre 32mm.
Le troisième réseau avec une vanne d'arrêt ainsi qu'une sortie en diamètre en diamètre 40 permet d'alimenter un second regard plus éloigné dit "regard déporté". La vanne sert à pouvoir isoler uniquement ce second regard en cas de maintenance.

L'ensemble des vannes d'arrêt et des électrovannes sont facilement démontable avant ET après (entrée et sortie). Une vanne d'arrêt en métal est un produit destiné à être changé dans quelques années, il faut donc anticiper cela.

Compostions :
- regard taille Jumbo, marque Carson
- Électrovannes 24 volts marque Hunter
- Raccords Dura et Plasson.

[arroser]

Un montage un peu particulier pour une unique électrovanne qui va être placée assez haute dans le regard ; ici, celle-ci sert au remplissage automatique d'une cuve. Par un jeu de sondes et d'un coffret d'automatisme gérant l'ensemble, l'électrovanne s'ouvre lorsque le niveau est trop bas, puis se ferme quand la cuve est remplie au niveau souhaité.
Mais ce serait globalement le même montage pour un réseau d'arrosage, à part la vanne à volant qu'il faudra remplacer par un raccord type "union démontable".

L'eau arrive par le dessous ; la canalisation est bien à l'horizontale, bien plus basse que le regard, mais deux tuyaux sont ajoutés en vertical avec des coudes. L'écartement de ces deux tubes est à anticiper en fonction du montage d'électrovanne préalablement réalisé.

Le montage est présenté sur les tuyaux. Il faut bien vérifier ses niveaux. La préparation préalable de l'emplacement (terrassement) pour recevoir le regard est à soigner, surtout en terme de niveau. Il est encore temps de faire des essais, poser le regard sans reboucher, puis tout vérifier.

Enfin le regard posé, rebouchage, câblage... reste à mettre du gravier au fond.

[arroser]

La pose d'un regard nécessite une préparation qu'il ne faut pas négliger, surtout en terme de niveau et de place à accorder au montage à recevoir : de l'espace pour travailler, donc pas un trou trop petit. Le minimum de cailloux, plus de racines.

terrassements et marquage

Ici un regard un peu particulier en phase de montage : l'arrivée d'eau se fait par une électrovanne dite "électrovanne maitresse" ; elle semble montée à l'envers sur le collecteur puisqu'elle gère une "entrée" pas une "sortie".

La vanne d'arrêt (traditionnellement sur une "entrée") permet d'isoler une sortie d'eau alimentant ici un second regard plus éloigné (mais ça pourrait être un simple robinet par exemple). Deux électrovannes pour deux réseaux d'arrosage enterré.

L'électrovanne maitresse va se synchroniser avec les autres électrovannes, aussi bien les deux visibles sur l'image que celles présentes dans le second regard déporté. Ainsi, elle sécurise l'ensemble de l’installation : en cas de défaillance d'une électrovanne ou d'un tuyau endommagé, l'éventuelle fuite ne se produira que durant la durée de l'arrosage, pas toute la journée.

regard en phase de pose

Le collecteur d'électrovannes est remonté (chutes de gaine diamètre 40mm), pour recevoir ultérieurement du gravier en dessous. La gaine bleue trop longue sera coupée lorsque le câble sera tiré.

Regard terminé, photo prise deux ans après (les flèches indiquent le sens de passage de l'eau) :

[arroser]

Rénovation complexe, étape par étape, d'un (très) ancien regard d'électrovannes : montage profond, aucune partie démontable, pas de vanne d'arrêt permettant d'isoler ce regard, problèmes divers à l'intérieur, une rénovation complète est réalisée. Seuls sont conservés les tuyaux ainsi que le câble venant du programmateur. Après le terrassement en douceur (donc sans endommager câble et tuyaux), le regard existant est extrait. La situation est un peu complexe car les tuyaux ne sont pas parfaitement parallèles mais plutôt un peu en biais :

Chaque pièce est démontée peu à peu...

A l'aide de raccords/coudes, le montage de l'ensemble va être remonté plus proche de la surface. L'usage de coudes permet également de récupérer les "faux-angles" des tuyaux d'origine.

Le collecteur d'électrovanne est présenté sur les canalisations verticales :

Rebouchage à niveau avec le collecteur en place. En douceur et proprement (et sans cailloux...). Il faut se focaliser sur le niveau de la terre au fond, ne pas hésiter à présenter le regard. Il faut aussi faire attention à ce que le montage d'électrovannes ne bouge pas et qu'il soit un peu surélevé afin de laisser la place au gravier à venir.

Une fois le niveau correct fait au fond, le collecteur est démonté.

Ce démontage du collecteur permet de passer le film géotextile (photo prise de l'autre côté). Ne pas oublier l'ancien câble.

Pose du regard puis du gravier. Les anciennes connexions ont été conservées et repérées.

Fin du montage (photo prise de l'autre côté), reste plus qu'à laver l'intérieur :

Composition :
- Regard marque Carson, modèle Jumbo, pour sa rigidité et sa durée de vie,
- électrovannes marque HUNTER modèle PGV, pour leur fiabilité,
- Une vanne d'arrêt en métal avec purgeur, parce qu'on a toujours besoin de pouvoir fermer l'eau dans un regard pour la maintenance.

[arroser]

Suite au précédent post, il y avait deux regards pratiquement identiques à rénover dans ce jardin. Voici, plus rapidement (deux étapes), le second qui a reçu un traitement très très proche du précédent, sauf quelques mini-nuances.


Terrassements, début du démontage ; ne pas oublier de marquer les fils du câble avant de tout couper, ça évite de perdre du temps par la suite :

Le regard terminé :

[arroser]

Un regard neuf un peu particulier avec une arrivée d'eau par le dessous (d'où la tranchée plus basse que le niveau du regard) ; puis la canalisation d'arrivée d'eau est soudée.

Entrée d'eau sur la droite de l'image, une vanne d'arrêt puis un réducteur de pression réglable.
A gauche, une vanne d'arrêt sur le réseau servant à alimenter un point d'eau.
Le manomètre est placé sur cette vanne à gauche bien qu'il serve à régler le réducteur de pression à droite ; peu importe, il peut être n'importe où sur le collecteur.
Une petite vanne pour faciliter la vidange avant l'hiver.
Deux réseaux d'arrosage automatique : deux électrovannes.


Le collecteur est positionné sur l'encombrement du regard préalablement repéré.

Raccordement soudé sous le niveau du regard, rebouchage en dessous, puis film géotextile.

Le regard est mis en place.

Gravier, début des connexions. La petite vanne de vidange sert temporairement de vanne de lavage par l'ajout d'une petite chute de tuyau souple. Comme cela le regard peut être lavé facilement.

[arroser]

Trois électrovannes destinées à être placées dans un regard de taille "Jumbo". Ici, le collecteur d'électrovanne est en polyéthylène soudé, donc totalement indémontable. Les raccords "démontables" (gris) sont donc placés après le collecteur, avant chaque vanne d'isolement (avec purge toujours) mais également après chaque électrovanne.

Emplacement théorique regard/collecteur repéré à la bombe de peinture, film géotextile et orifices bouchés pour éviter d'avoir trop de terre partout... la prochaine étape est de rehausser l'ensemble du montage afin de laisser de l'espace, pour mettre le gravier à la fin. Puis raccordements des tuyaux en sortie de chaque électrovanne.

[arroser]

Rénovation.

Un montage que je ne réalise que très très rarement : les électrovannes en intérieur, et non pas dans un regard extérieur.
C'est une solution qui complique la maintenance : le moindre démontage entraine de l'eau partout, d'autant plus si le montage est réalisé en sous sol plus bas que les réseaux d'arrosage. Rien que la vidange annuelle avant l'hiver apporte une quantité d'eau importante.
J'ai accepté dans ce cas car il y a une évacuation d'eau au sol (carrelé) et que ça reste uniquement un local technique "arrosage" ; la présence d'eau entraine moins de déboires que dans une cave ou un garage...

Idéalement les électrovannes doivent êtres placées à l'horizontale et non pas sortie en bas ou pire, sortie en haut.
Si le montage est plus bas que l'arrosage/le jardin, il faut placer un clapet anti-retour après chaque électrovanne. Après ce clapet, un point de vidange pour chaque réseau (bouchon laiton sur l'image) ; sinon, l'hiver, le clapet pourrait être fermé, et il n'y aura alors pas moyen de vidanger les réseaux extérieurs.

Ici sur l'image, arrivée d'eau potable en haut du montage, un clapet anti-pollution juste après.
Collecteur soudé, une vanne d'isolement par électrovanne.
Le budget d'un tel montage reste élevé par rapport à un traditionnel regard extérieur ; mais plus que la réalisation du montage pour l'arrosage, il faut réfléchir aux interventions à venir (démontages, réparations, vidanges, etc.) Par exemple, ici, conçu comme cela, le remplacement d'une électrovanne ne nécessitera pas de vidanger la totalité de l'installation mais seulement une partie du collecteur.

[arroser]

Prémontage d'un collecteur d'électrovannes pour :
- une arrivée d'eau (vanne d'arrêt, avec purgeur) ;
- trois réseaux d'arrosage automatique ; les solénoïdes ont été démontés pour pas s'embêter avec les fils au moment de la pose ;
- une sortie d'eau (vanne d'arrêt avec purgeur) pour un réseau de point(s) d'eau.

Pouvoir isoler le réseau des points d'eau permet une meilleure maintenance dans l'avenir.
Ici trois petits filtres d'appoints pour chaque réseau d'arrosage automatique (et non pas un unique filtre à l'entrée du collecteur qui serait insuffisant et pourrait se colmater plus rapidement - en plus, filtrer le réseau des points d'eau avec un petit filtre ne sert à rien sauf à charger celui-ci inutilement). Ce type de petit filtre d'appoint ne remplace en rien une véritable filtration en tête d'alimentation en eau, il permet juste un complément de filtration, en seconde étape.

Du scotch pour boucher les orifices afin de ne pas avoir de terre, lors de la mise en place.

Le tout destiné à être placé obligatoirement dans un regard de dimension "Jumbo", sinon les raccords type "union démontable" sur chaque voie ne seront pas accessibles.

- électrovannes marque Hunter, PGV 26x34 femelle (avec 4 vis inox sur le dessus)
- collecteur marque Dura
- filtres 26x34 marque Amiad
- raccords compression marque Plasson.

Complément de ce post : quelques jours plus tard, le collecteur posé dans le regard.
Préparation du câblage :

Câblage terminé, les connexions étanches sont dans la boite de dérivation, c'est plus propre comme cela ; la câble, arrivant du programmateur par la gaine orange, laissé un peu long comme d'habitude.

[arroser]

Suite du post précédent du 13 mai : viewtopic.php?p=3099205#p3099205

Regard d'arrosage en phase de finalisation, les réseaux sont repérés (scotch bleu temporaire) et le câblage + connexions étanches restent à faire, ainsi qu'un lavage à la fin.

Un montage pour trois réseaux d'arrosage automatique, mais le collecteur d'électrovannes est soudé et donc placé à l'extérieur du regard (puisque soudé, il sera impossible de revenir dessus)

regard pratiquement terminé

Une vanne d'arrêt par électrovanne.
Raccords type "union démontable" avant et après.
Regard Jumbo laissant de la place : tout ce qui doit être démontable et accessible reste... accessible
Une épaisseur de pouzzolane en dessous du montage sur quelques centimètres, pour rendre le fond inerte et drainant (plus propre à l'usage, comme avec du gravier).

[arroser]

Regard Jumbo.
Deux réseaux.
Programmateur à piles marque Hunter modèle NODE, Bluetooth (non visible sur l'image mais déjà connecté) car pas de courant sur ce site.
Un réseau en attente (au milieu, le tuyau est déjà passé afin de ne pas avoir à terrasser de nouveau) pour une extension éventuelle.
Une vanne d'arrêt + purgeur = entrée d'eau.
Une vanne d'arrêt + purgeur = sortie, réseau "robinet".

Reste à laver tout cela....

[arroser]

Rénovation complète d'un très vieux regard d'arrosage enterré avec deux électrovannes.

L'ancien regard, une trentaine d'années pratiquement, est terrassé. Celui-ci est profond (environ 50 cm, composé d'un regard standard + une réhausse de regard) et le montage va être remonté à une hauteur facilitant la maintenance (accessibilité des pièces). Ne pas endommager canalisations et câble existants.

Début terrassements.

Le regard est supprimé. Rien n'est réellement démontable outre les trois raccords. Les tuyaux sont biens tordus...

Extraction regard

Le nouveau montage est mis en place. Plusieurs raccords pour remonter l'ensemble et essayer de récupérer les mauvais angles des canalisations. Tout devient facilement démontable avant et après les électrovannes. Une vanne d'isolement avec purgeur par électrovanne, plus simple pour certaines réparations ou contrôles.

Nouveau collecteur

La terre est mise à niveau en dessous du montage, pour recevoir le regard.

Rebouchage partiel

Film géotextile au fond. Pose du regard, sans le découper ; réalisation des connexions étanches (dans une petite boite en plus) ; reste plus qu'à mettre du gravier sous le collecteur, les niveaux ayant été fait en conséquence, puis laver l'intérieur.

fin avant gravier.

[arroser]

Un grand regard pour cinq électrovannes.


Préparation du collecteur : cinq réseaux avec filtres d'appoint en sortie + une arrivée d'eau (en diamètre 40mm) + une vanne de vidange. Ce type de montage ne tient pas dans un regard Jumbo, il faut donc passer à la taille supérieure, le SuperJumbo.
Du tuyau en barre est mis en place en sortie d'électrovanne afin d'être raccordé ultérieurement aux canalisations dans les tranchées. Le collecteur doit maintenant être remonté (environ 4 cm) pour laisser la place au gravier à venir à la fin.

Regard posé, câblage, connexions étanches réalisées, fils attachées un peu pour ne pas trop trainer mais sans jamais les couper, fond en gravier sous le collecteur.
Les petits filtres en sorties des électrovannes viennent compléter la filtration principale (300 microns, filtre diamètre 40x49) placée sur l'arrivée d'eau, plus loin, juste après la pompe.
Un réseau en 32mm, un second idem, un réseau (au centre) en 25mm, de nouveau un réseau en 32, arrivée d'eau en 40mm puis dernier réseau en 40mm.

Raccords Dura
Électrovannes Hunter 26x34 PGV
Filtres Amiad 130 microns
Raccords compression Plasson
Regard Carson, "SuperJumbo"
Vannes d'arrêt en métal....

[arroser]

Rénovation d'un regard de trois électrovannes sur un rond-point.

Après démontage de l'ancien regard, pose d'un nouveau collecteur complet :

Trois électrovannes 9 volts marque Rain Bird, avec une vanne d'isolement par électrovanne. Les vannes disposent d'un purgeur.
Raccords démontables avant et après les électrovannes.
Le montage est réalisé plus haut que la profondeur du regard afin de pouvoir mettre des graviers en dessous.
Le film géotextile a été posé avant, sur les tuyaux nus ; cela évite de devoir trop le découper si le collecteur est monté.

Pose du regard dit "Jumbo", fond de regard. Mise en place des solénoïdes.

Programmateur à pile (connexion Bluetooth), connexions étanches réalisées dans une petite boite. Les fils sont attachés.

[arroser]

Un montage relativement classique pour quatre réseaux, sauf que l'arrivée d'eau est sur le côté au lieu d'être parallèle aux électrovannes (ce qui reste toujours mieux en terme d'accessibilité). Avec une arrivée d'eau perpendiculaire, il faut veiller dans ce cas à ce que la vanne d'isolement reste accessible et facile à remplacer. Ici des raccords démontables avant ET après cette vanne en métal. Bien entendu, le premier raccord démontable ne doit PAS être coincé sous la parois du regard.

Donc même dans un regard "Jumbo", la place reste étroite au final et il faut positionner ce regard convenablement. Ce même montage dans un regard plus petit devient vite catastrophique en terme d'entretien, dans les années à venir.

- Regard Jumbo marque Carson,
- électrovannes marque Hunter,
- raccords marque Dura et Plasson.

[Crinana]

Merci aroser pour ces infos sur 5 pages ^^

Pk tu fais pas un pdf que l'on puisse télécharger ? je suis intéressé pour le mois prochain

[arroser]

Pose d'un regard (avant la pose des réseaux) : une arrivée d'eau à gauche + une sortie d'eau au milieu (réseau "robinets") + une électrovanne et un filtre pour réseau de goutteurs ---->

Après avoir réalisé le fond à niveau, mise en place de l'indispensable film géotextile + marquage de l'emplacement du regard. Le collecteur pré-monté est présenté, les tubes préparés. Raccords type "union démontable" avant et après chaque voie.

Tubes raccordés, le collecteur est surélevé (ici à l'aide de morceaux de gaine en diamètre 40 et 50mm).

Le regard est découpé puis mis en place.

Pose d'une gaine en attente avant rebouchage pour pouvoir passer le câble du programmateur qui va venir ultérieurement sur cette installation.

Le regard est entouré de géotextile pour boucher les orifices.

Autour du regard ; ici un mélange de sable et terre fine, en prenant soin de (toujours) retirer les gros cailloux.

Regard terminé, fond en gravier.

La prochaine étape sera de raccorder les réseaux sur les trois tuyaux sortant du regard, puis passer le câble pour connecter l'électrovanne.

- Regard marque Carson, modèle Jumbo
- Filtre marque AMIAD, dimension 26x34, en 130 microns (pour réseau de goutteurs)
- électrovanne marque Hunter, modèle PGV 24 volts

[arroser]

Avant/Après

rénovation (obligatoire ) d'un regard...

[arroser]

Regard Jumbo, pour trois électrovannes de marque Rain Bird
Union démontables partout (avant vanne d'arrêt / milieu / après électrovanne), raccords de collecteur soudés, une vanne d'isolement par électrovanne.
