salut à tous,
et merci à vous tous, car grace à vous j'ai pu me faire une idée assez précise de ce qu'il me fallait pour installer un goutte à goutte sur un terrain de 1500m2, J'ai acheté une partie du matériel (revu et corrigé par mon revendeur) : fils 5 brins, 2 electroV, (en attendant la 3éme), 2 filtres, 1 réducteur de pression. Pour l'instant je dois installer tout ça dans une espèce de regard situé dans un vieil apenti où il y a l'arrivée d'eau. La 1ere electroV pilote un goutte à goutte potager, la 2eme un gros massif de plantes variées et la 3eme (à venir) pour la pelouse en cours de réfection. Le dernier fil est prévu pour l'alimentation d'un petit bassin.
Je voudrais déjà trouver un "agencement" de mon compartiment des ElectroV. J'ai vu sur ce forum des photos postées par Nicolas. Déjà j'imagine qu'il faut mettre les electroV à l'horizontale. De plus le branchement en eau se fait à partir de 2 coudes et 1 raccord droit pour alimenter les ElectroV. Or j'ai vu des "collecteurs" d'une seule pièce : c'est mieux ou moins bien ?
Où on peut trouver un dessin d'agencement de cette "centrale" de pilotage pour optimiser au mieux l'espace de rangement. De plus une fois cet agencement réalisé, doit il être fixé sur les parois du compartiment ou simplement posé sur le fond?
J'ai prévu 2 robinets d'arret : 1 pour les 3 vannes et 1 pour l'alim du bassin
j'attends vos réponses et vous remercie

c'est pas bien les collecteurs d'une seule pièce, c'est tout le contraire de ce que doit être un collecteur : démontable... .


1 électrovanne pour la pelouse, ça me semble peu...

Il faut une vidange AVANT électrovannes / pour après les électrovannes, les filtres servent de point de vidange lorsqu'ils sont nettoyés avant l'hiver...

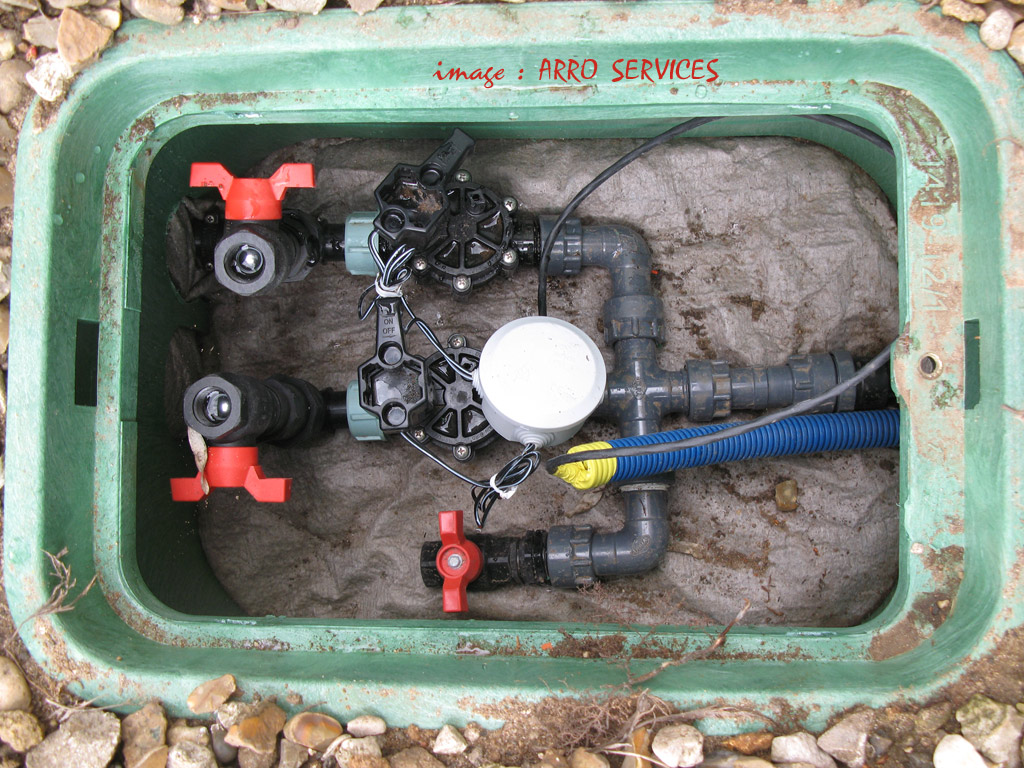

2 EV, vidange après les électrovannes par vannes d'arrêt facilement accessibles à la demande du client.
La vanne de coupure générale est juste avant le regard. Vanne de vidange sur le coté

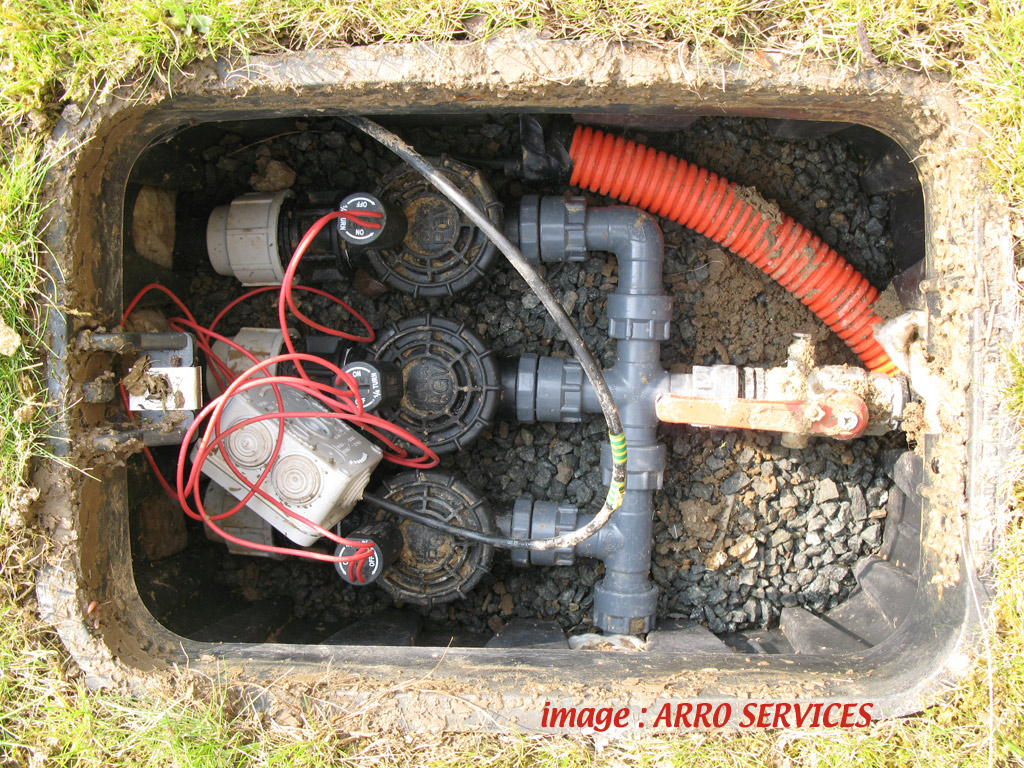

3 EV, montage classique sur vanne métal + une alimentation en eau d'un autre regard situé plus loin.
Film géotextile sous le gravier.
C'est CE TYPE DE MONTAGE qu'on rencontre le plus souvent.

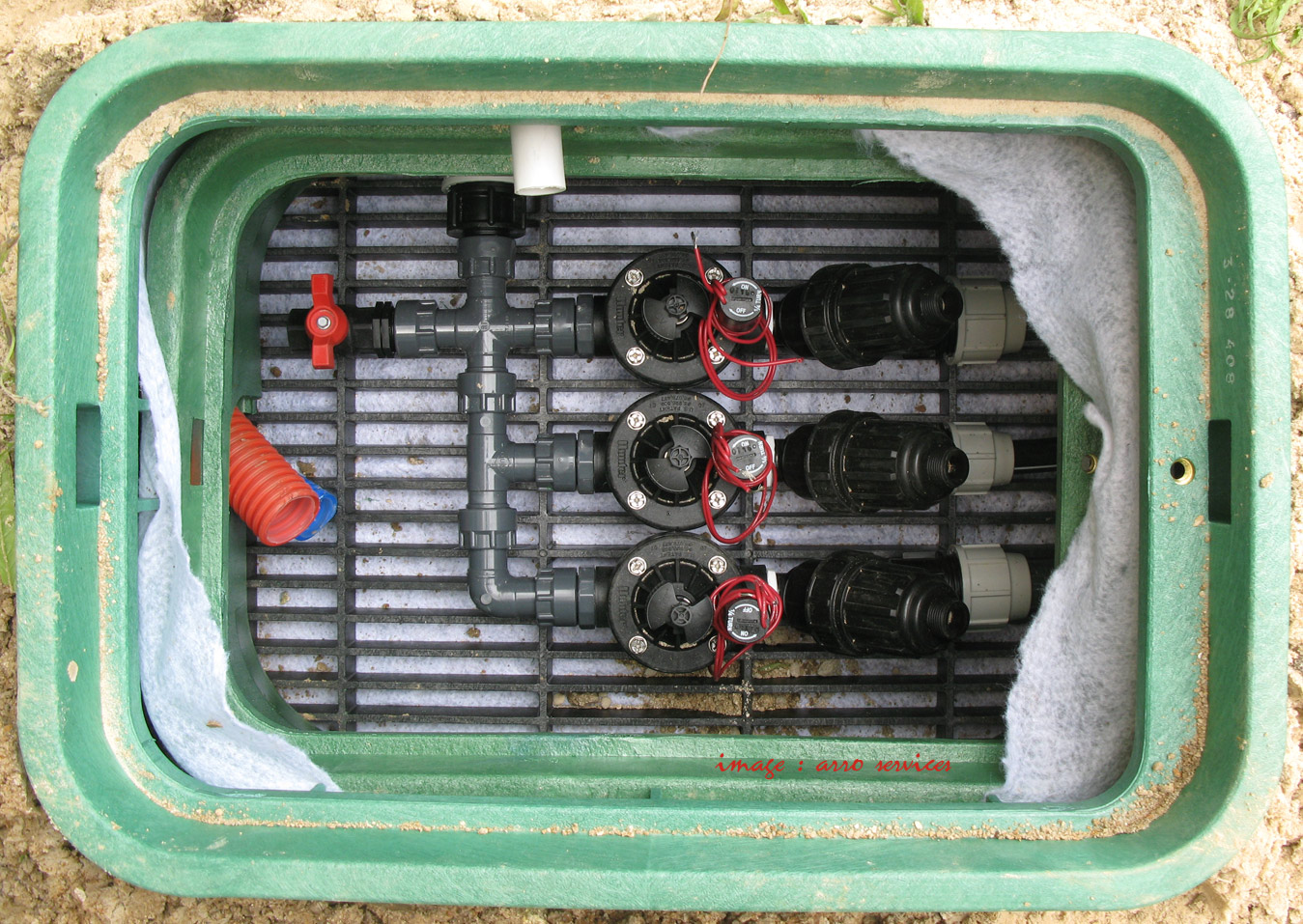

Grand luxe 3 EV de marque HUNTER, modèle ICV , regard Jumbo + réhausse, vanne de vidange, grille de fond de regard, filtres à tamis (il y a un autre filtre en début de réseau)
(entrée eau en latéral, vanne de coupure dans le regard d'à coté)

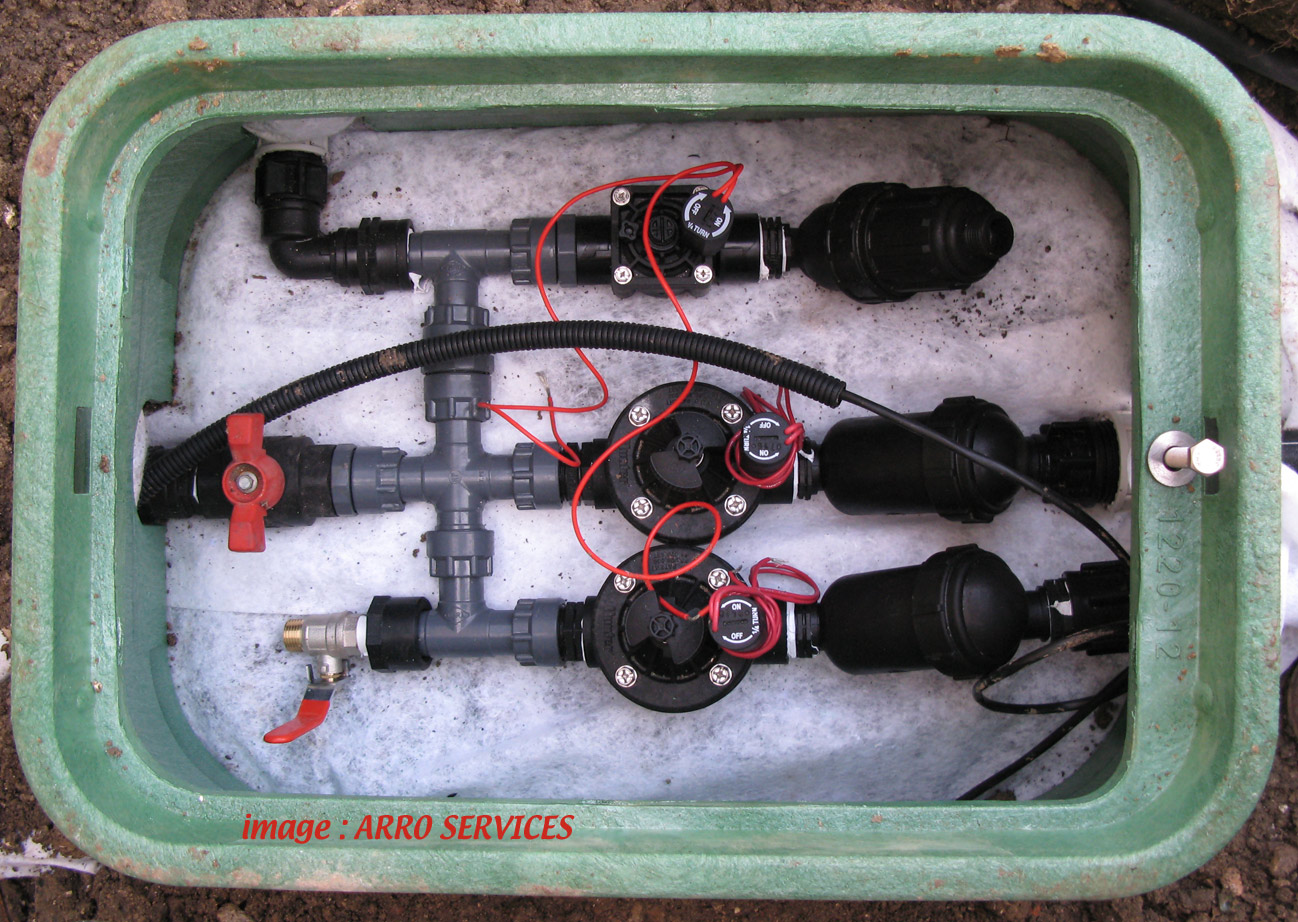

montage pas terminé (il manque un tuyau) : 3 EV avec filtres à tamis, regard Jumbo, vanne de coupure + vanne de vidange (métal), alimentation en eau extérieure (le coude)

je remercie beaucoup "arroser" pour sa contribution !
Mais vos différentes photos suscitent bien des commentaires :
Photo 1 : pourquoi des vannes de vidange avant (1 sur le coté) et apres (sur chaque EV) ? Celle sur le coté ne suffisait pas?
Je ne vois ni filtre ni réducteur de pression
Vous n'avez pas une photo du contenu de la boite de dérivation où vous avez assemblé les fils des EV et de l'arrivée du programmateur. Comment tout ça est noyé dans ce liquide pour connexion étanche ?
Photo 2 : ça ressemble à ma configuration mais je ne vois aucune vidange (ni filtre ni réducteur de p)
Photo 3 : effectivement c'est nickel! A quoi servent la réhausse et la grille au fond ?
Là il y a les filtres mais pas de réduc de P.
Globalement ce qui me déroute un peu c'est les choix différents faits quant aux emplacements et au nombre de vannes de coupure et de vidange. N'y a -t-il pas de "préconisation imposée" (si je puis dire )?
les raccords en gris (DURA ou similaires) sont montés les uns dans les autres : faut-il mettre du téflon sur les pas de vis males ou ils s'emboitent directement ?
De plus faut-il les serrer avec une clé ou manuellement suffit ?

il n'y a pas de réducteur de pression car je n'ai pas de photo avec un réducteur de pression
de toutes façons, c'est très très rare que je place le réducteur de pression DANS le regard : ke réducteur de P. c'est au début du réseau d'arrosage localisé, pas au début du tuyau qui alimente ce réseau...


la vidange, c'est avant ET après les EV, surtout avant.... après, il y a divers moyen de vidanger.

la réhausse sert... à rehausser
quand les canalisations sont profondes, ou qu'on a besoin d'un point bas dans le regard (pour la vidange justement)
le grille de fond, c'est par propreté (et évite les remontées dans les terrains sableux). ça stabilise le regard, et facilite la pose à niveau.



Pas de préconisations, chaque installation est différente : le but étant, autant que possible, d'avoir un maximum de facilité pour intervenir, démonter, vidanger, modifier... etc ...
Mais le plus souvent, c'est vanne d'arrêt + électrovannes dans la continuité : entrée derrière, sortie devant, en ligne



DURA, pas de téflon, surtout pas ! serrage manuel, sinon c'est que vous avez mal monté puis dernier coup à la clef (léger mais ferme, question de coup de main ) Tant que ça fuit pas, c'est bien serré !!!

pas de photo de câblage...
