Montage d'un REGARD d'électrovannes pour l'arrosage enterré

Message par arroser » lun. 27 mai 2013 21:36

Voici une exemple illustré d'un montage d'électrovannes dans un regard. Celui, comme ceux qui pourraient suivre, n'est qu'un exemple parmi de multiples solutions ou préférences que chaque installateur peut avoir. Il n'en reste pas moins que certains principes de base sont énoncés et peuvent/doivent (?) être suivis.

1°/ Montage du collecteur :
Ici deux électrovannes avec l'arrivée d'eau au centre. Bien qu'une coupure d'eau principale existe, on place toujours une vanne d'arrêt à l'entrée du regard. Les électrovannes sont démontables avant et après, par les raccords type "union démontable". Les solénoïdes d'électrovanne ont été démonté afin de ne pas s'embêter avec les fils, du scotch de protection (orange ici) empêche l'intrusion de terre. Des amorces de tuyaux permettent de monter le collecteur totalement sans se soucier du reste des canalisations.

2°/ Positionnement du collecteur :
Après que le trou ait été réalisé pour le regard (plus large que nécessaire), le fond mis à plat, on met en place le collecteur d'électrovannes, ainsi qu'ici une gaine permettant ultérieurement de passer le câble. Les tuyaux sous le collecteur permettent de relever un peu celui ci par rapport au niveau du regard (l'utilité de la chose sera visible après).

3°/ Arrivée du regard :
Le regard a été découpé à la scie cloche afin de laisser passer les canalisations. Il est positionné par dessus le collecteur. On vérifie sa mise à niveau et son alignement éventuel aux limites du jardin (mur, allée, ...) On remarquera que le regard est volontairement plus grand que nécessaire : c'est une fausse économie que d'essayer de mettre un maximum d'électrovannes dans un petit regard ; la maintenance, les réparations sont difficiles, les raccords non accessibles, ...

4°/ Caler le regard :
Une fois le regard correctement en place, on commence à reboucher tout autour, doucement afin de ne pas le décaler. Le film géotextile est remonté le long des parois extérieures afin que la terre ne rentre pas dans le regard.

5°/ Rebouchage :
Une fois bien en place, on peut reboucher totalement. Les amorces de tuyaux trouvent là leur utilité sur certains chantiers où les regards sont posés bien avant les canalisations du jardin.

6°/ Fond de regard :
On vient remplir le fond de regard de cailloux. Les morceaux de tube qui supportaient le collecteur son enlevés.

7°/ Ménage :
Le regard est nettoyé à l'eau. Tout les composants d'un collecteur sont étanches, donc on peut laver à grande eau. Les solénoïdes sont revissés -à la main- sur les électrovannes, les fils ne vont plus gêner. Le câble multi-brins venant du programmateur est amené dans le regard, plus long que nécessaire (il ne sera pas coupé).

8°/ Connexions :
Ne reste plus qu'à connecter les fils des solénoïdes avec le câble, à l'aide de connexions étanches. Ici, les connexions sont enfermées dans une boite, par soucis de propreté, afin de ne pas laisser trainer les disgracieuses connexions : attention, ce n'est jamais la boite qui fait l'étanchéité, mais bien les connexions spécifiques employées.
"il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas" (devise Shadok)

Avatar de l’utilisateur
arroser
Grossiste en parlotte
Messages : 3870
Inscription : mar. 18 févr. 2003 0:21
Région : Ile de France
Sexe : Homme
Localisation : Seine et Marne (77)

Rénovation d'un REGARD d'électrovannes pour l'arrosage enter

Message par arroser » lun. 27 mai 2013 21:56

Rénovation d'un REGARD d'électrovannes pour l'arrosage enterré

Voici un autre exemple de montage d'un regard, à la différence que c'est une rénovation, et qu'il faut alors utiliser les câbles ou canalisations existantes.

1°/ Montage du nouveau collecteur :
Après que l'ancien regard avec ses électrovannes ait été entièrement démonté (les câbles ne sont pas coupés, il vaut mieux conserver les connexions/branchements), on vient monter un nouveau collecteur complet, en s'adaptant à l'existant. Ici, trois réseaux d'arrosage, en goutte à goutte, donc trois électrovannes. A été ajouté une vanne d'arrêt à l'entrée du collecteur, ainsi qu'une seconde vanne pour purger facilement le collecteur avant l'hiver. C'est une solution que je préconise très régulièrement (même si ce n'est pas systématique). Raccords démontables avant et après les électrovannes.
2°/ Le regard :
On vérifie, on essaye le positionnement du regard. En rénovation, c'est toujours un peu plus complexe que lors d'une création nouvelle. Il faut vérifier qu'un maximum d'éléments et raccords soient à l'intérieur du regard (et non pas sous les bords, les parois, inaccessibles).
3°/ Connexions :
Le regard a été mis en place, calé, rebouché, il est temps de faire les connexions étanches.
On aperçoit ici les anciennes connexions, (marrons), qui n'ont pas été supprimées afin de repérer les fils au fur et à mesure de la mise en place des nouvelles connexions (bleues ou noires).

4°/ Finitions :
Une fois terminé, un fond de garviers ou cailloux, puis on lave le regard ; l'ancien câble gris n'a pas été raccourci, et il y a de la place dans ce grand regard pour travailler si besoin.
"il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas" (devise Shadok)

Avatar de l’utilisateur
arroser
Grossiste en parlotte
Messages : 3870
Inscription : mar. 18 févr. 2003 0:21
Région : Ile de France
Sexe : Homme
Localisation : Seine et Marne (77)

Re: Montage d'un REGARD d'électrovannes pour l'arrosage ente

Message par arroser » lun. 27 mai 2013 22:14

Deux électrovannes dans un petit regard

Un petit résumé rapide des deux précédents post ci dessus avec ce regard simple destiné à créer deux réseaux pour l'arrosage de massifs en micro-aspersion.
L'arrivée d'eau existante sera divisée en deux afin d'alimenter (a) le regard (b) un point d'eau.

1°/ Mise en place du collecteur (la chute de film géotextile n'est pas assez grande, c'est juste pour éviter la terre pendant le montage).
Vanne d'arrêt à l'entrée, raccords union avant et après les électrovannes, deux filtres avec régulateur de pression à 2,8 bar

2°/ Regard :
Le regard est mis en place, les connexions étanches réalisées et mises dans une boite pour faire plus propre.
3°/ Finitions :
Graviers, lavage ;
ici le programmateur (étanche à l'immersion, fonctionnement à piles) est mis en place dans le regard à la demande du client (évite le vandalisme en zone recevant le public).
"il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas" (devise Shadok)

Avatar de l’utilisateur
arroser
Grossiste en parlotte
Messages : 3870
Inscription : mar. 18 févr. 2003 0:21
Région : Ile de France
Sexe : Homme
Localisation : Seine et Marne (77)

Re: Montage d'un REGARD d'électrovannes pour l'arrosage ente

Message par arroser » mar. 28 mai 2013 11:17

D'une façon ou d'une autre, on essaye toujours de sur-dimensionner la taille du regard qui va recevoir le collecteur ; au cours des années, il est possible que des réparations ou des modifications doivent être effectuées, et il est utile de pouvoir y rentrer facilement les deux mains avec deux pinces. En règle générale, on place une à trois électrovannes MAXIMUM dans un petit regard rectangle, et deux à quatre électrovannes dans un grand regard rectangle (aussi appelé "Jumbo"). Le but n'est pas tant de monter deux, trois ou quatre électrovannes dans un regard, mais de se dire comment les démonter facilement dans 10 ans ; la place laissée libre, ainsi que la présence de raccords types "union démontable", oblige le plus souvent à poser un grand regard, y compris pour une unique électrovanne.
Ici, il ne reste plus qu'à laver le regard et faire les connexions étanches.
"il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas" (devise Shadok)

Avatar de l’utilisateur
arroser
Grossiste en parlotte
Messages : 3870
Inscription : mar. 18 févr. 2003 0:21
Région : Ile de France
Sexe : Homme
Localisation : Seine et Marne (77)

Montage d'un regard en gros diamètres

Message par arroser » mar. 03 nov. 2015 22:06

Exemple de montage d'un regard sur de gros diamètres, ici du tuyau de 50mm. Les raccords sont soudés pour la plupart, au minimum pour les parties continuellement sous pression. Le collecteur d'électrovannes est réalisé avec ces mêmes raccords soudés, remplaçant les traditionnels raccords vissés. Une vanne d'arrêt avec purge par électrovanne. Un raccord type "union démontable" avant ET après chaque électrovanne facilitant une éventuelle maintenance.
montage, à sec.
Une fois le montage réalisé, l'ensemble est positionné à sa place définitive, le regard posé par dessus. Ce regard devant être de très grand dimension et dans une zone de grand passage, il est ici en béton avec un couvercle en fonte.
Dans le regard
L'ensemble est légèrement surélevé par rapport au fond. Un lit de graviers est posé. Reste à faire les connexions étanches. Le regard sert aussi à la mise en attente de câbles pour des extensions futures.
finitions
"il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas" (devise Shadok)

Avatar de l’utilisateur
arroser
Grossiste en parlotte
Messages : 3870
Inscription : mar. 18 févr. 2003 0:21
Région : Ile de France
Sexe : Homme
Localisation : Seine et Marne (77)

Rénovation d'un REGARD d'électrovannes pour l'arrosage enter

Message par arroser » mar. 03 nov. 2015 22:25

Rénovation un peu compliquée d'une installation très ancienne, le montage d'origine ayant été réalisé sur des raccords métalliques, en croix (départs dans tous les sens), avec des tuyaux cintrés ; l'ensemble a été démonté, reste les tuyaux qu'il va falloir remettre dans un cheminement correct par un jeux de coudes successifs.
l'existant
Certains tuyaux ont été naturellement redressés : même après des dizaines d'années enterrées, les canalisations conservent une certaine souplesse. Montage du collecteur d'électrovannes avec une vanne d'isolement à l'entrée, des raccords démontables avant et après les électrovannes, le tout posé parallèle à la construction.
peu après
Reste à s'adapter à l'existant ; ici la dernière canalisation largement retouchée plus en aval pour pouvoir être raccordée. Comme elle passe au dessus des autres (chevauchement) elle est protégée par un fourreau. Ce n'est pas forcément une bonne solution mais elle correspond aux impératifs qu'il est possible de croiser lors de rénovations.
progression
Pose du regard par dessus l'ensemble. Rebouchage.
le regard.
Finitions : connexions, gravier, reste à laver l'intérieur.
Fin.
"il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas" (devise Shadok)

Avatar de l’utilisateur
arroser
Grossiste en parlotte
Messages : 3870
Inscription : mar. 18 févr. 2003 0:21
Région : Ile de France
Sexe : Homme
Localisation : Seine et Marne (77)

Rénovation d'un regard très ancien

Message par arroser » dim. 17 avr. 2016 23:42

Rénovation d'un regard très ancien monté avec des raccords en acier galvanisés et du PVC collé. Rien n'est démontable facilement, il faut alors terrasser l'ensemble, puis couper/scier le raccord entre la vanne en métal et l'électrovanne. A l'origine du montage, tout est vissé l'un dans l'autre puis un dernier collage est effectué sur place ne laissant aucune possibilité de démontage ultérieur.
avant
Remis en état, des raccords type "union démontable" sont ajoutés, permettant le changement rapide d'électrovanne si besoin.
après
Une vanne à purge pour l'amont (avant électrovanne) ; après l'électrovanne (l'aval), un petit tuyau a été raccordé à la canalisation distribuant les arroseurs ; reste à y ajouter une petite vanne d'arrêt permettant de purger une partie de l'eau l'hiver ou de faire entrer de l'air dans cette canalisation enterrée.

Le câble relativement long n'a pas été coupé, ceci facilitant les éventuelles modifications qui pourraient advenir.
"il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas" (devise Shadok)

Avatar de l’utilisateur
arroser
Grossiste en parlotte
Messages : 3870
Inscription : mar. 18 févr. 2003 0:21
Région : Ile de France
Sexe : Homme
Localisation : Seine et Marne (77)

Re: Montage d'un REGARD relativement classique

Message par arroser » dim. 17 avr. 2016 23:54

Un regard relativement classique résumant de nombreux points abordés dans les messages précédents :
Regard 2 électrovannes
- Deux électrovannes seulement, mais dans un grand regard laissant la place pour atteindre tous les raccords et travailler.
- Raccords union démontable avant et après électrovannes.
- Vanne avec purgeur. Une vanne par électrovanne permettant d'isoler facilement un réseau en cas de problème sur l'un ou l'autre, option pratique.
- Le collecteur est surélevé par rapport au fond de graviers.

Ici, l'alimentation en eau arrive par le bas ; le programmateur à piles n'est pas raccordé à ce stade de la photo.

________

Un autre regard un peu plus complexe pour trois réseaux :
- En haut de la photo, l'arrivée d'eau sur une électrovanne maitresse qui s'ouvre et se ferme de façon synchronisée en même temps que chacune des trois autres électrovannes. Ceci sécurise le risque de défaut sur l'un des électrovannes puisque que en cas de soucis (par exemple mauvaise fermeture d'une électrovanne de réseau), ça ne pourra se produire que pendant un temps très court puisque l'électrovanne maitresse fermera l'ensemble du collecteur.

- Les trois vannes avec poignée rouge servent à vidanger partiellement les canalisations secondaires (ou "canalisation aval").

- Montage du regard sur une rangée de parpaings, évitant que celui ne bouge dans le temps et permettant de récupérer de la profondeur.
"il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas" (devise Shadok)

Avatar de l’utilisateur
arroser
Grossiste en parlotte
Messages : 3870
Inscription : mar. 18 févr. 2003 0:21
Région : Ile de France
Sexe : Homme
Localisation : Seine et Marne (77)

Re: Montage d'un REGARD d'électrovannes pour l'arrosage ente

Message par arroser » dim. 18 sept. 2016 0:16

Un regard qui rejoint le principe du premier exemple posté ici en 2013, à quelques détails.

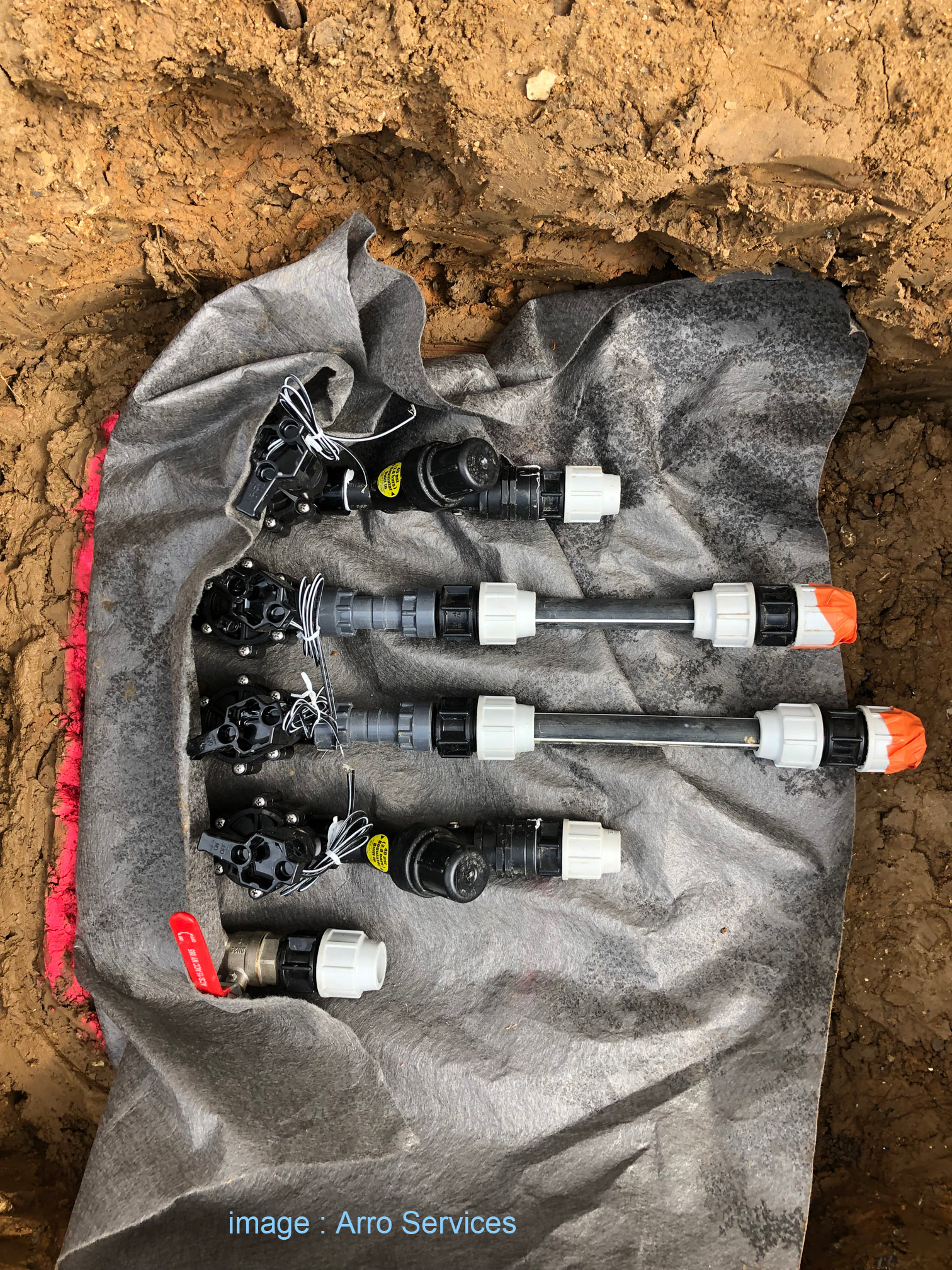

Pose des électrovannes montées sur le collecteur, mise en place des tuyaux.
Puis quelques raccords. Ici, la canalisation qui alimente le collecteur, perpétuellement sous pression, est soudée (avec des raccords spécifiques) ; l'absence de raccords "mécaniques" fiabilise l'ensemble.
Le regard est positionné, puis la terre mise en place.
A l'intérieur, le collecteur est un peu surélevé par rapport au fond du regard (géotextile). Une vanne d'arrêt sur l'arrivée d'eau, une électrovanne avec un réducteur de pression (réseau de goutteurs), une électrovanne pour les arroseurs de gazon, une petite vanne de vidange. Raccords type "union démontable avant ET après les électrovannes pour faciliter la maintenance. Le tout dans un grand regard dit "Jumbo" afin de conserver de la place pour intervenir.
Connexions étanches sans couper le câble laissé volontairement plus long, fond de regard en graviers, reste juste à laver l'intérieur à l'eau.
image : Arro Services, 2016
"il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas" (devise Shadok)

Avatar de l’utilisateur
arroser
Grossiste en parlotte
Messages : 3870
Inscription : mar. 18 févr. 2003 0:21
Région : Ile de France
Sexe : Homme
Localisation : Seine et Marne (77)

Rénovation d'un regard

Message par arroser » sam. 01 oct. 2016 13:36

Rénovation d'un regard en très mauvais état.. Le terrassement est réalisé autour, il s'agit de ne pas trop endommager les canalisations enterrées se trouvant à proximité (arrivée d'eau et réseaux secondaires).
Le collecteur d'électrovanne existant est dégagé puis démonté, rien ne sera récupéré. Il faut veiller à ce que les canalisations soient temporairement rebouchées afin que la terre ne pénètre pas.
Une fois le nouveau collecteur monté avec vannes d'arrêt (une par voie afin de pouvoir isoler indépendamment), raccords démontables et électrovannes, le niveau est fait en dessous et le regard vient être mis en place. Les passages pour les quatre tuyaux ont été découpés à la scie-cloche. Pour améliorer la qualité du montage, mais aussi faciliter les manipulations, du tuyau polyéthylène en barre droite est utilisé.
Connexions étanches, fond de regard, lavage... Ici la programmation se fait avec une télécommande filaire par l'intermédiaire d'un boitier à pile, étanche, de marque Rain Bird.
"il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas" (devise Shadok)

Avatar de l’utilisateur
arroser
Grossiste en parlotte
Messages : 3870
Inscription : mar. 18 févr. 2003 0:21
Région : Ile de France
Sexe : Homme
Localisation : Seine et Marne (77)

Re: Montage d'un REGARD d'électrovannes pour l'arrosage enterré

Message par arroser » mar. 25 juil. 2017 15:18

Ici un exemple d'une unique électrovanne diamètre 40x49 dans un regard sur canalisations de 40mm ; ce regard reste un peu petit par rapport aux diamètres utilisés mais correspond aux préconisations imposées par le client sur ce chantier.
Pièces jointes
"il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas" (devise Shadok)

guillaumeb31
Graine de timide
Messages : 7
Inscription : lun. 23 oct. 2017 15:00
Région : Europe du Sud
Sexe : Homme

Re: Montage d'un REGARD d'électrovannes pour l'arrosage enterré

Message par guillaumeb31 » lun. 23 oct. 2017 15:07

Bonjour,
merci pour ces exemples très utiles. Serait-il possible cependant d'avoir les photos les plus anciennes ? tous tes liens hormis la dernière photo sont inactifs.
Merci d'avance,
Guillaume

Avatar de l’utilisateur
INDY27
Seigneur des paquerettes
Messages : 7715
Inscription : lun. 04 août 2014 13:03
Région : Haute Normandie
Sexe : Femme
Localisation : à côté des plantules

Re: Montage d'un REGARD d'électrovannes pour l'arrosage enterré

Message par INDY27 » lun. 23 oct. 2017 15:36

Bonjour Guillaumeb31,

Je vois bien toutes les photos du sujet, presque une quarantaine.
Charte du forum : viewtopic.php?f=13&t=97092

guillaumeb31
Graine de timide
Messages : 7
Inscription : lun. 23 oct. 2017 15:00
Région : Europe du Sud
Sexe : Homme

Re: Montage d'un REGARD d'électrovannes pour l'arrosage enterré

Message par guillaumeb31 » lun. 23 oct. 2017 15:43

Tout à fait, on les voit mais quand on clique dessus pour les agrandir le lien ne marche pas :( elles sont bien trop petites pour être exploitables actuellement, pour ma part en tout cas :)

Avatar de l’utilisateur
INDY27
Seigneur des paquerettes
Messages : 7715
Inscription : lun. 04 août 2014 13:03
Région : Haute Normandie
Sexe : Femme
Localisation : à côté des plantules

Re: Montage d'un REGARD d'électrovannes pour l'arrosage enterré

Message par INDY27 » lun. 23 oct. 2017 15:55

Oui tu as tout à fait raison, je rapporte le problème à notre administrateur.
Charte du forum : viewtopic.php?f=13&t=97092
