Bonjour,

Je souhaite pomper l’eau d’un puits pour alimenter un arrosage de surface commandé par un interrupteur horaire et l’utilisation ponctuel d’un point d’eau domestique.
Electriquement pas de problème mais la dynamique des fluides ce n’est pas mon truc…

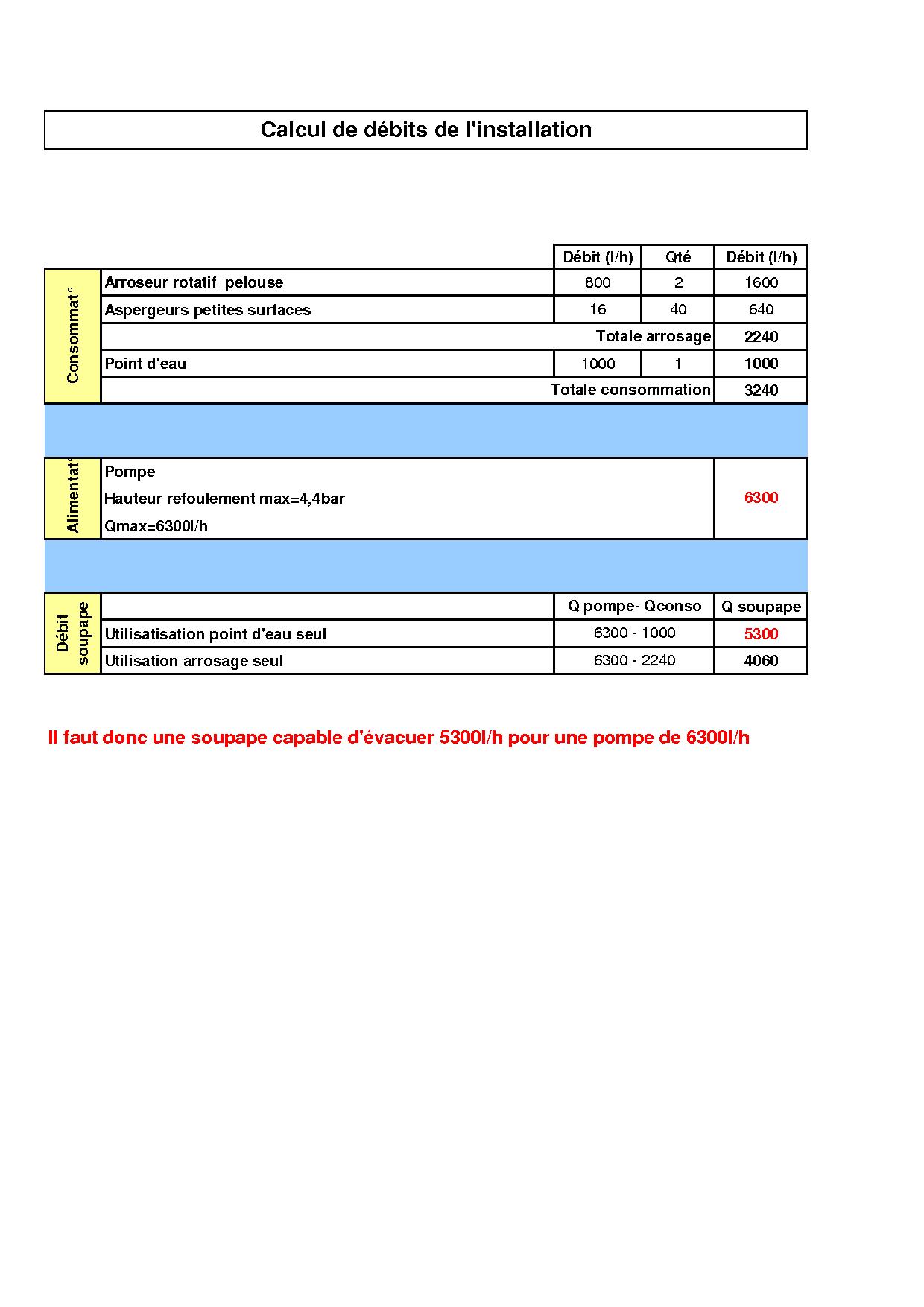

J’ai donc réalisé une petite étude au feeling (schéma avec côtes, débits, hauteur).
Tout est expliqué dans les documents joints, vos critiques les plus constructives sont les bienvenues.
Alors est-ce que ça va marcher ? Merci d'avance à ceux qui m'aideront.

Bonjour

C'est un peu usine à gaz, ton système à soupape et interrupteur marche forcée.
Pourquoi ne pas coupler un ballon à ta pompe qui assurera un plus grand confort ?

Bonjour,
J'y est bien pensé, voici mes contraintes :
- le puits est situé sous une terrasse, l’accès se fait en soulevant deux dalles.
- la place est limitée sur la terrasse pour un ballon ou un sur-presseur
- le tuyau de refoulement de ma pompe passera dans un fourreau sous la terrasse et ressortira en bordure de partaire contre une clôture, un ballon parmis les plantes ça fera moche
- de plus c'est la p'tite maison de retraite de mes parents qui n'y vivent pas à l'année mais occasionnelement. Alors je ne veux pas qu'un ballon reste sous pression en permanence car en cas de fuite il n'y aura personne.

Dans ce cas, un presostat

vin a écrit :Dans ce cas, un presostat

1°/ effectivement, un "presscontrol" dans le puit pendant la saison, et démonté l'hiver (ça aime pas les milieux humides en permanence)

vin a plein de liens sur ce type d'appareils

2°/ Les arroseurs réglés à 7,5 m de portée (puisqu'il y a 15 mètres de large) n'arroseront pas toute la surface.

sinon, les régler à 8,5 m comme indiqué, mais ça déborde et la répartition de l'eau n'est pas très équilibrée.. .

3°/ l'interrupteur à marche forcée, ça peut fonctionner... (mais pas utile en cas de "presscontrol")
J'ai même vu ça monté sur une installation d'arrosage automatique équipé d'une pompe commandée par un relais 24v.


4°/ j'ai pas compris le départ sur le dessin ? ce sont des électrovannes ? il y a un programmateur ?

Pourquoi faire en surface et pas enterré ? le gazon, ça repousse vite...

- le départ juste avant les vannes c'est la soupape
- pas d'électrovanne mais des vannes mannuelles
- pas de programmateur, c'est une horloge qui commandera le contacteur de la pompe qui sera protégée par disj thermique (j'ai tous le matos élec gratos, l'automatisme ne m'inquiète pas c'est la partie hydraulique)

- le presscontrol, j'y ai pensé mais c'est chères, que vaut l'interrupteur manomètrique AL-KO :
http://www.louisexpress.com/shop/produc ... sd3ddpv2q6

L'idée du projet est :
La pompe commandé par l'horloge ou l'interrupteur refoule en continu en continue, et la surpression éventuelle dans l'installation si l'arrosage n'évacue pas tout, sera évacué par la soupape.
La soupape régulera la pression continuellement.

Le presscontrol pourrait remplacer le rôle de la soupape, mais est-ce que la pompe ne s'arrêterait pas une multitude de fois?

- Pour la pelouse, tu as raison, je vais prévoir un 3ème arroseur, et pourquoi pas entterré le tout, je me renseigne.

Le presscontrol n'est pas chères (30 euros ) je confondais avec le Xenacontrol de chez Guinard (qui est chères).

La pression d'arrêt est règlable, mais tous ceux que j'ai vu sur le net n'avaient pas la pression de redémarrage règlable (à chaque fois 1.5 bar) ce qui ne m'arrange pas.

Alors je n'ai pas beaucoup avancé!
Reprenons :
Est ce que ma pompe est suffisante pour arroser l'ensemble?
Suis-je obliger d'utiliser des arroseurs pelouses à 4bars pour pouvoir arroser ma surface?

Combottier a écrit :- Pour la pelouse, tu as raison, je vais prévoir un 3ème arroseur, et pourquoi pas entterré le tout, je me renseigne.

non, pas un troisième.
Pour une bonne répartition, soit DEUX (pas très bon), soit 4 ou 6, mais surtout pas 3...

perso 10x15m en arrosage enterré, je place 4 turbines réglées 10 mètres, une dans chaque coin...
