Puits Canadien ou tunnel a galet ?

Message par maison futureco »

Les deux systèmes consistent à réchauffer l'air qui entre dans la maison.

LE PUITS CANADIEN, c'est un tube lisse enterré dans le sol, si possible à 2 mètres, car la température de la terre est presque stable à cette profondeur quelque soit la saison. La surface d'échange est égale à la surface du tuyau seulement.
Voir le site de Herzog sur les puits canadien.

L'air froid lorsqu'il gèle dehors l'hiver, s'y réchauffe est arrive dans la maison aux environs de 11 / 13°C si le tuyau est assez long (= si la surface d'échange est suffisante). Mais il reste encore à le réchauffer pour l'amener à une température de confort.

Au total on ventile souvent la maison avec de l'air un peu moins froid de quelques degrés seulement, car il ne gèle pas tous les jours.

IL faudrait avoir une ventilation double-flux, mais c'est un investissement coûteux, et compliqué à entretenir, car il y a une condensation invitable, et donc un risque de prolifération bactériennes dans les filtres chauds et humides

LE TUNNEL A GALETS, ressemble au puits canadien, mais il se trouve enterré plus profondément que lui (2.50 m), de plus il est préférable qu'il soit sous la véranda à construire. Le tuyau est strié de fentes pour que l'air ventile les 60 cm de galets qui l'entourent. La surface des galets permet d'augmenter la surface d'échange avec l'air chaud. Cette surface est bien supérieure à la surface d'échange du puits canadien.

Au dessus de ces galets, on remblaie plus de 2 mètres de terre bien tassée. Cette hauteur de terre est importante, car la chaleur va remonter lentement (0.80 m par mois). Une faible hauteur est l'onde de chaleur arrive en Septembre / Octobre, alors qu'il n'y a pas encore le besoin de chauffer.

On insuffle alors l'air de la véranda dans ce stock de terre lorsqu'il fait trop chaud au printemps ou en été. Cet air réchauffe les galets puis la terre autour.

Ce gros stock de terre va mettre 3 mois à se réchauffer complètement.
Donc à la fin du mois d'Août / Septembre, le stock est chaud, et il le restera jusqu'en Novembre / Décembre.

Cette fois-ci cela devient intéressant pour faire des économies de chauffage !
Réaliser la maison idéale,tant en terme d'énergie que de confort .
Présentation du projet
vin

Re: Puits Canadien ou tunnel a galet ?

Message par vin »

En construction neuve, le tunnel peut se trouver non plus sous la véranda, mais sous toute la maison et le réchauffage des galets peut se faire par air pulsé pris dans les combles en été.
Dans ce cas, il convient de réaliser une isolation périphérique de la maison avec par exemple du polystyrène jointif sur le pourtour des murs extérieurs sur environ 1 m de profondeur et non plus une isolation de la chape de plancher
Avatar de l’utilisateur
maison futureco
Bourgeon de bavard
Messages : 454
Inscription : mar. 06 déc. 2011 17:30
Région : Ile de France
Localisation : Ille de France

Re: Puits Canadien ou tunnel a galet ?

Message par maison futureco »

Si nous achetons un puits canadien nous prendrons ce modèle .

Puits Canadiens

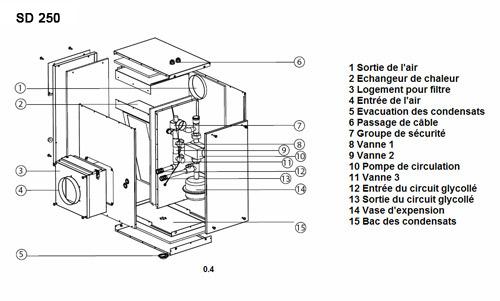

ECHANGEUR GEOTHERMIQUE A EAU GLYCOLEE
- Modèle SD 250 / 500

Avantage :
. Air neuf tempéré en été et en hiver
. Plus de confort
. Protection antigel optimale
. Protège le filtre contre l’humidité
. Economie d’énergie
. Facile à nettoyer
. Montage aisé

SPECIFICITES
L'air neuf est réchauffé en hiver et légèrement refroidi en été par le SD 250/500 avant son entrée
dans l'appareil de ventilation.
Le système est proposé comme accessoire à tout appareil de ventilation de la gamme “PAUL“.
Dans les immeubles collectifs, le système peut être installé de façon indépendante avant chaque
appareil de ventilation ou de façon centralisée à l'entrée d'air neuf dans le bâtiment.
Le SD 250/500 est installé du côté prise d'air neuf de l'unité de ventilation.
Le SD 250/500 est pourvu d'un filtre G 4, qui peut être remplacé via un panneau d'accès.
Réglage externe en option sur demande.

[img]
[/img]
Réaliser la maison idéale,tant en terme d'énergie que de confort .
Présentation du projet
Avatar de l’utilisateur
maison futureco
Bourgeon de bavard
Messages : 454
Inscription : mar. 06 déc. 2011 17:30
Région : Ile de France
Localisation : Ille de France

Re: Puits Canadien ou tunnel a galet ?

Message par maison futureco »

Je tiens à vous préciser que notre choix c'est porté sur "Paul Ventilation" un des rares fabricant francais qui a en plus obtenu une labellisation BBC EFFINERGIE .Ci-dessous.

Certification NF Double Flux
Dans le cadre des labellisations BBC EFFINERGIE, PROMOTELEC accepte les appareils PAUL NOVUS 300 et FOCUS 200 qui disposent d'un PV d'essai réalisé selon la norme EN-1341-7.

Pour finir nous avons obtenu un code" remise ou un bon d'achat " sur le matériel Paul que nous pourrons vous envoyer sur demande .
Cette action durera pendant le temps de réalisation de la rénovation ...

Profitez-en .. Nous ne sommes absolument pas intéressés par les ventes :)
Réaliser la maison idéale,tant en terme d'énergie que de confort .
Présentation du projet
Avatar de l’utilisateur
maison futureco
Bourgeon de bavard
Messages : 454
Inscription : mar. 06 déc. 2011 17:30
Région : Ile de France
Localisation : Ille de France

Re: Puits Canadien ou tunnel a galet ?

Message par maison futureco »

Attention aux normes en 2012

Pompes à chaleur

Les critères de performance sont établies, selon le référentiel de la norme d’essai 14511-2*.
* Norme d’essai 14511-2 incluse dans la norme NF PAC.

Type de pompe à chaleur Performances
Pompes à chaleur géothermiques à capteur fluide frigorigène de type sol-sol ou sol/eau COP => 3,3
Pompes à chaleur géothermiques de type eau glycolée/eau COP => 3,3
Pompes à chaleur géothermiques de type eau/eau COP => 3,3
Pompes à chaleur air/eau COP => 3,3
Chauffe-eau thermodynamiques

Caractéristiques techniques selon le référentiel de la norme d'essai EN 255-3

Technologie utilisée (source) COP> Température d'essai (source) Température de consigne de l'eau
Air ambiant 2,5 + 7°C +50°C
Air extérieur 2,5 + 7°C +50°C
Air extrait 2,9 + 20°C +50°C
Géothermie 2,5 - +50°C
