Montage d'un REGARD d'électrovannes pour l'arrosage enterré

[arroser]

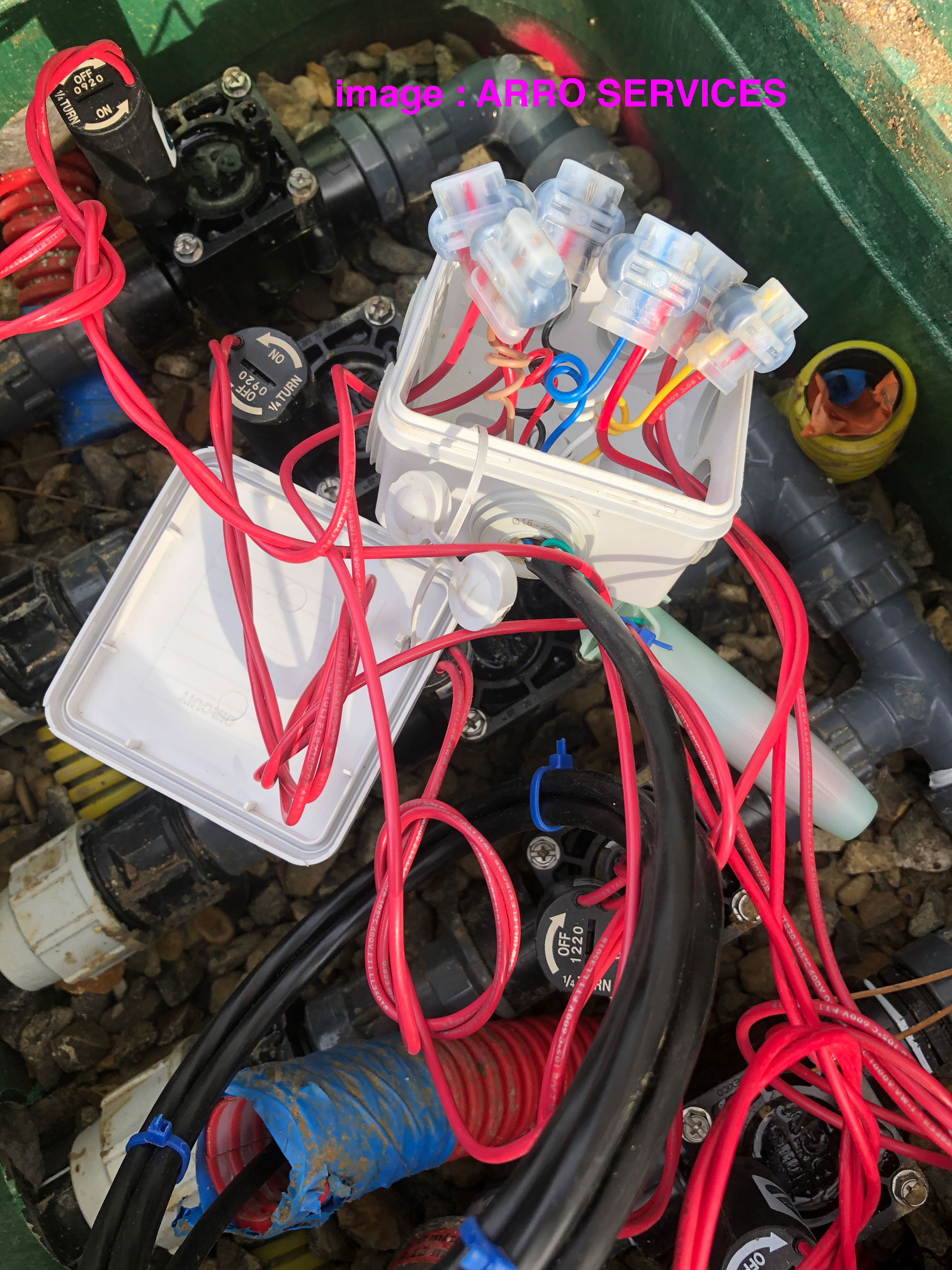

Petite précision sur l'usage d'une boite de dérivation :
Ici un regard en phase de montage contenant pas mal de fils (19 brins en tout, à connecter), avec un exemple (il y a plusieurs autres possibilités) de connexions.
La boite ne fait PAS l'étanchéité ; ce sont bien les connexions étanches qu'il faut utiliser. La boite reste seulement "un plus" pour faire propre, en regroupant les connexions. Cette boite n'est donc pas indispensable, au contraire des connexions spécifiques.

Le câble noir 7 brins (petits colliers bleus sur l'image) arrivant du programmateur est laissé plus long : ceci permet, dans plusieurs années en cas de reprise complète du regard , de modifier et déplacer le regard si besoin (ça arrive) ou en cas de maintenance, d'avoir de la marge pour couper et refaire (ça arrive aussi ). Laisser l'ensemble des fils trop courts pourrait obliger à devoir faire une rallonge (jamais conseillé en extérieur).

[arroser]

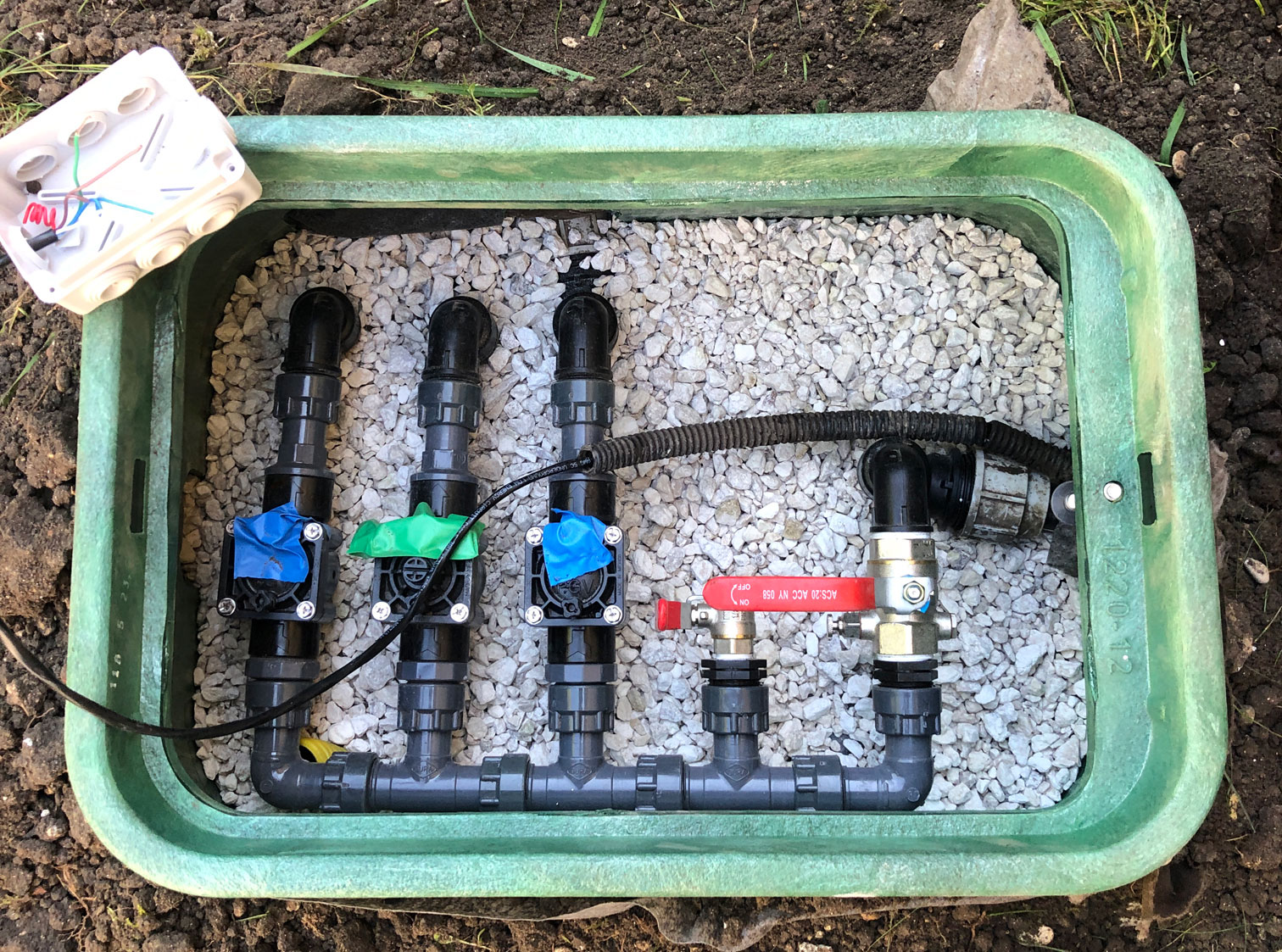

Un regard assez classique pour trois réseaux, avec arrivée d'eau sur le côté et non parallèle aux électrovannes ; la vanne d'arrêt doit toujours rester facilement démontable et donc ne pas toucher le bord du regard : raccords "union démontable" avant et après la vanne. Les électrovannes sont, elles aussi, facilement démontables, avec encore des raccords type "union démontable" avant et après.

Plus un montage est démontable, plus la maintenance future est simplifiée...

Programmateur à piles, car pas de courant sur ce site ; même si pour des raisons de praticité et fiabilité, je préfère toujours un programmateur mural traditionnel en 220 volts. Les programmateurs à piles, c'est contraint et forcé...

Regard (rigide) marque Carson
Électrovannes et programmateur Bluetooth marque Rain Bird (programmateur non visible sur cette image).

[arroser]

Regard très particulier avec arrivée d'eau par en dessous (on voit la poignée rouge de la vanne en bas). La vanne d'arrêt parallèle aux électrovannes sert à alimenter un point d'eau plus éloigné et pouvoir l'isoler du reste. Regard profond (+ de 60 cm) fait de deux regards empilés l'un au dessus de l'autre (ils sont fait pour cela).

Pas mal de terrassements pour poser un tel regard, avec une attention particulière sur la mise à niveau de l'ensemble (travailler avec patience ). Du film géotextile tout autour pour éviter que la terre ne rentre au cours des années.

Comme d'habitude, un peu de marge sur le câble, un peu de gravier au fond...

Regard Rain Bird série VB (rigide, ne se déforme pas avec le temps)
Électrovannes Hunter PGV 24 volts (fiables)
Raccords de collecteur Dura (fiables)

[arroser]

Le collecteur est posé surélevé de 4 cm, le regard découpé pour laisser passer les trois tuyaux. TOUJOURS un géotextile au fond.

Réalisation des connexions étanches. Petits colliers pour attacher les câbles.

Gravier. Le petit tuyau souple est ajouté sur la vanne de purge (pour l'hiver) afin de laver l'intérieur du regard.

[arroser]

Rénovation d'un regard un peu compliquée par les angles des anciens tuyaux.

L'ensemble du regard existant est démonté, ne sont conservés que les quatre tuyaux. Le nouveau collecteur est mis en place. Une vanne d'isolement + une petite vanne de purge à côté à la fois pour vidanger l'hiver et aussi pour raccorder un éventuel tuyau d'arrosage permettant de laver. La difficulté réside dans les tuyaux qui ne sont pas dans l'axe et en plus, très serrés ; un système de "double coude" est utilisé afin de récupérer les faux-angles et poser l'ensemble dans l'axe du jardin (et pas en biais malgré les tuyaux... !)

Pose du regard (sur géotextile), puis du gravier au fond ; le câble est préparé pour recevoir les indispensables connexions étanches (ici placées dans une boite pour la propreté).

Regard terminé :

[arroser]

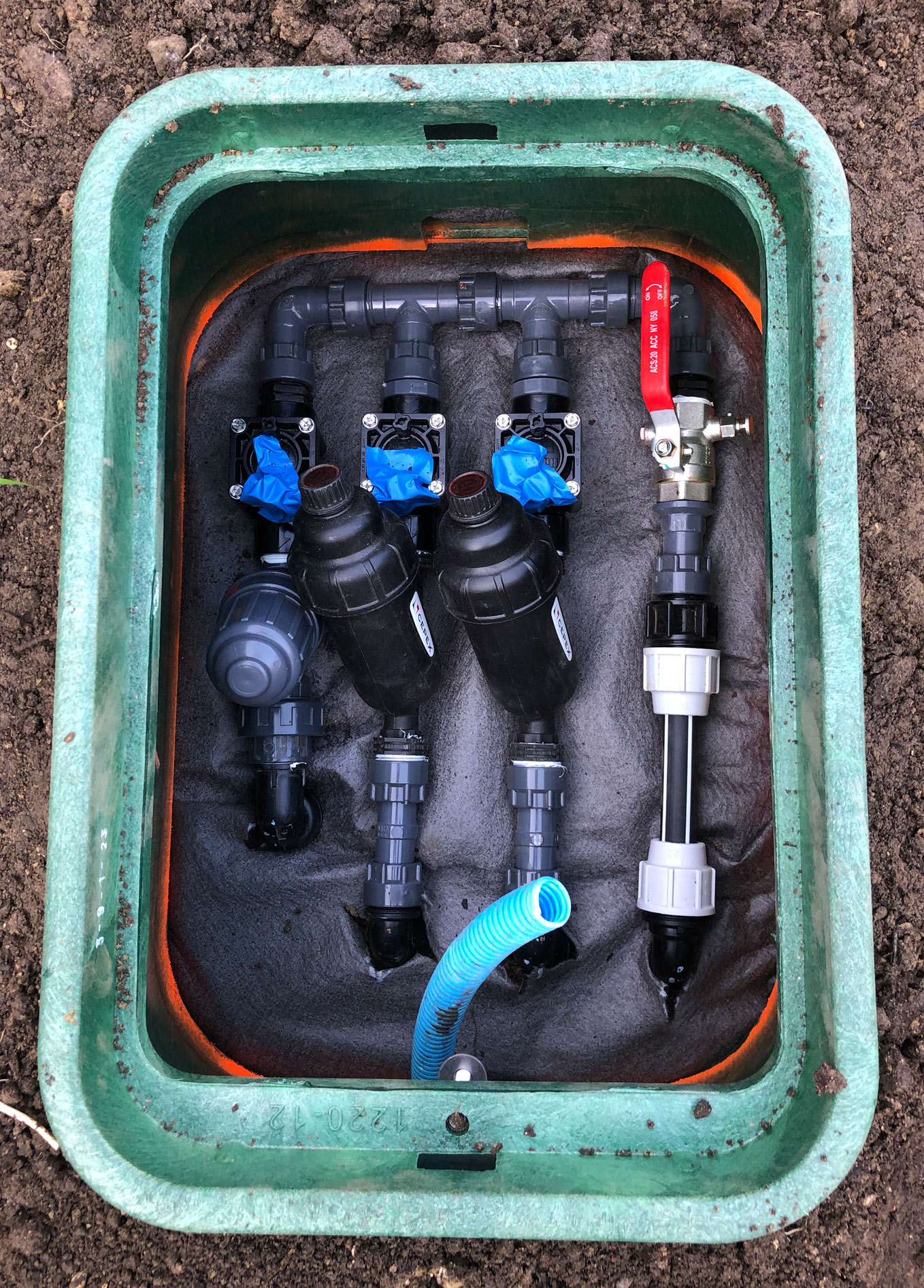

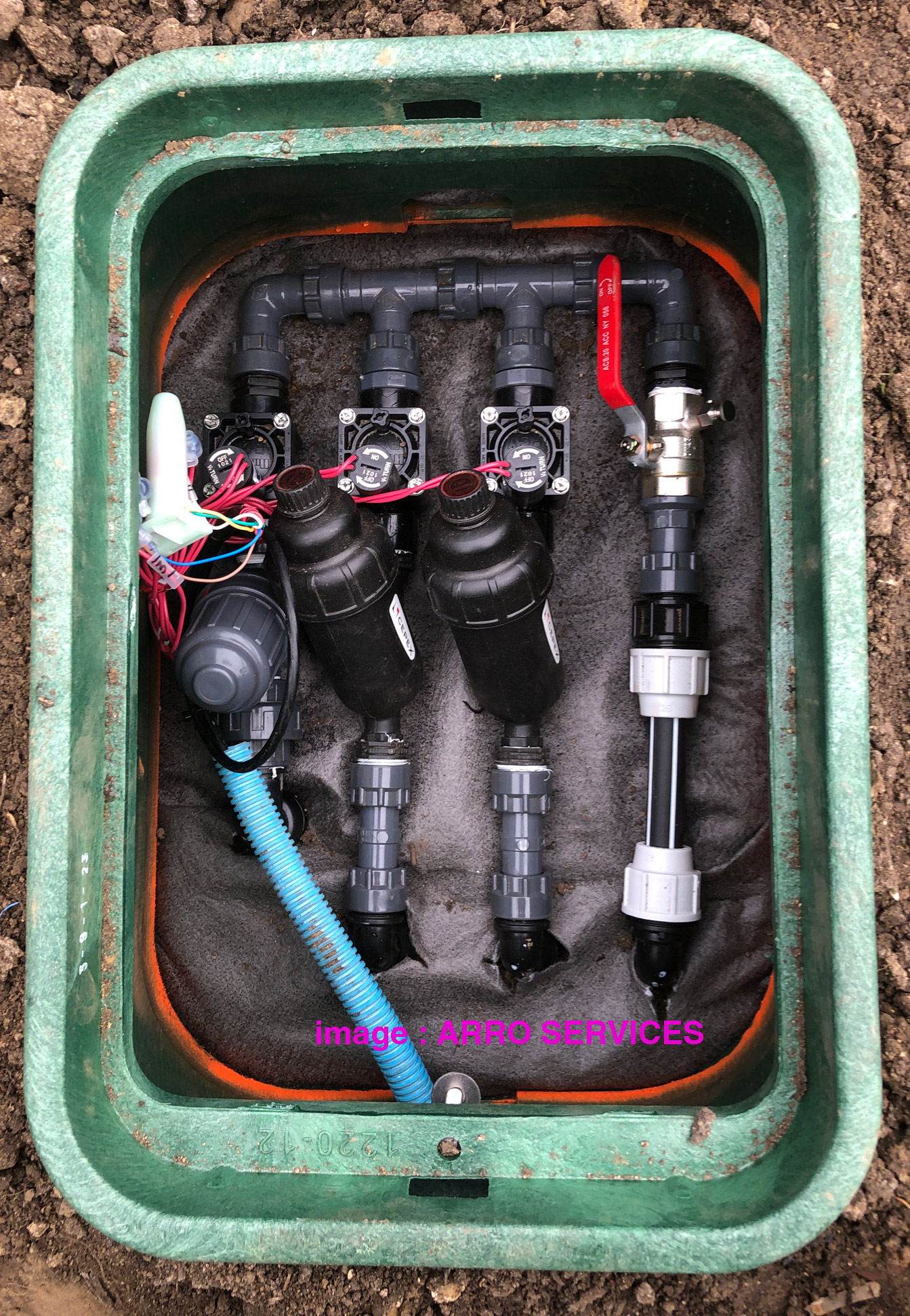

Un regard pour deux réseaux "gazon" et un réseau "massifs". Une arrivée d'eau avec vanne métal + purgeur. L'eau vient d'un puit ; double filtration : un filtre tamis inox 300 microns en amont du regard, pour filtrer le plus gros, puis un filtre 130 microns en sortie de chaque électrovanne. C'est une solution simple, qui pour approximativement cent à deux-cent euros, offre une bonne performance de filtration et un entretien simplifié.

Ci dessus.
Après terrassement, délimitation de l'emplacement du regard.

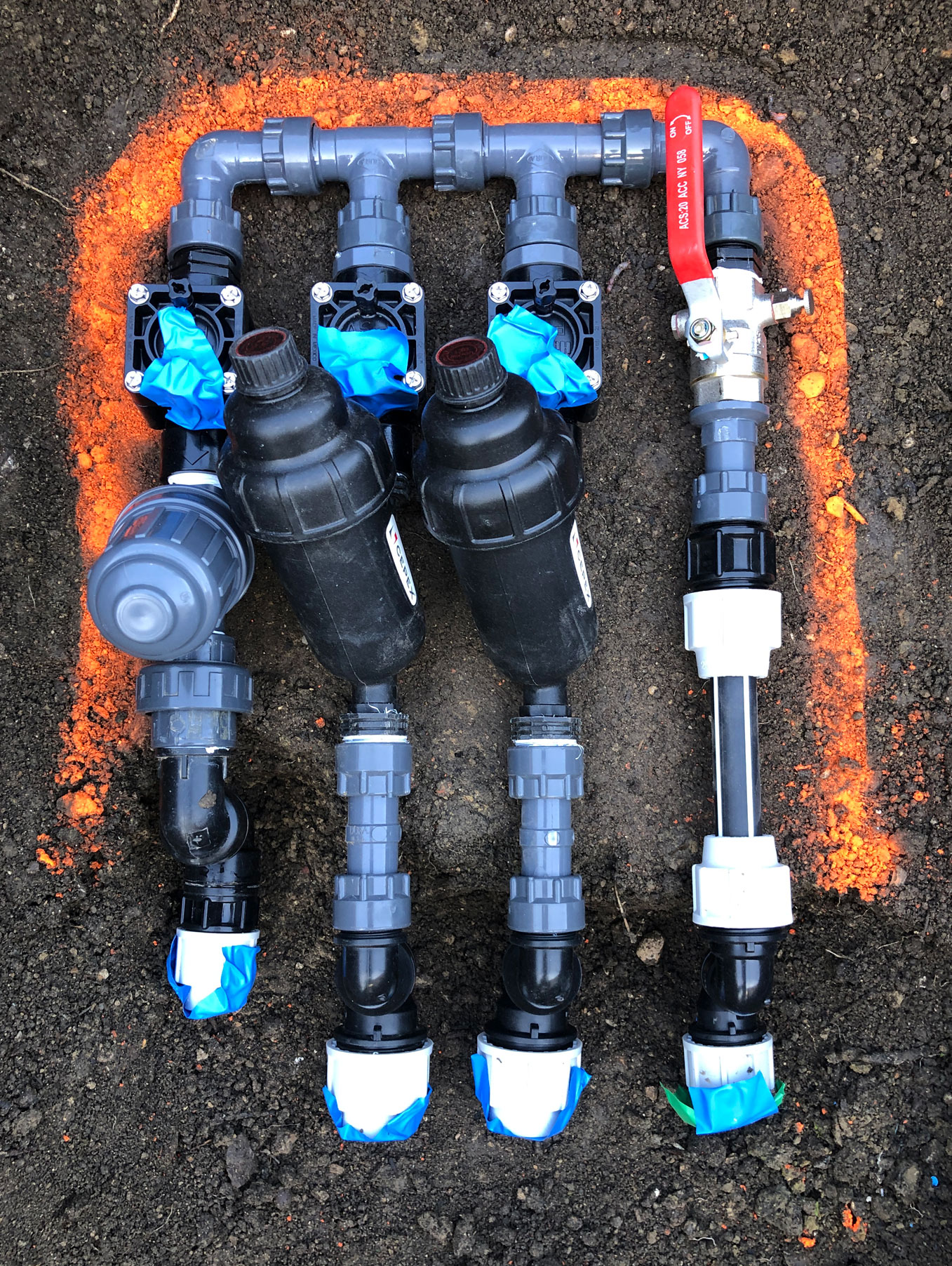

Test de mise en place du collecteur monté préalablement. Ici un collecteur un peu particulier puisqu'en sortie des filtres après les unions, il y a deux coudes successifs (disons comme un escalier). Ceci permet de sortir les tuyaux du regard tout en conservant le collecteur à niveau (pas en dessous du regard) et sans découper ce regard. Ce dernier conserve ainsi une meilleure rigidité et offre une meilleure étanchéité à la terre qui pourrait vouloir pénétrer année après année.

Le niveau du fond, en terre, doit donc être correctement réalisé afin que tout s'imbrique parfaitement et que les différents niveaux soient respectés pour l'ensemble.

Démontage du collecteur, passage de deux couches de film géotextile (avec un minimum de découpe) puis remontage.

Pose du regard, passage d'une gaine pour câblage des électrovannes à partir du programmateur.

Les solénoïdes (retirés préalablement pour pas gêner) sont revissés. Le câble est passé

Réalisation des connexions étanches. Une attention à ce que les câbles ne trainent pas n'importe comment au milieu du regard...

Regard Carson Jumbo
Électrovannes Hunter
Deux filtres à disques (noirs)
Un filtre à tamis (gris)

[arroser]

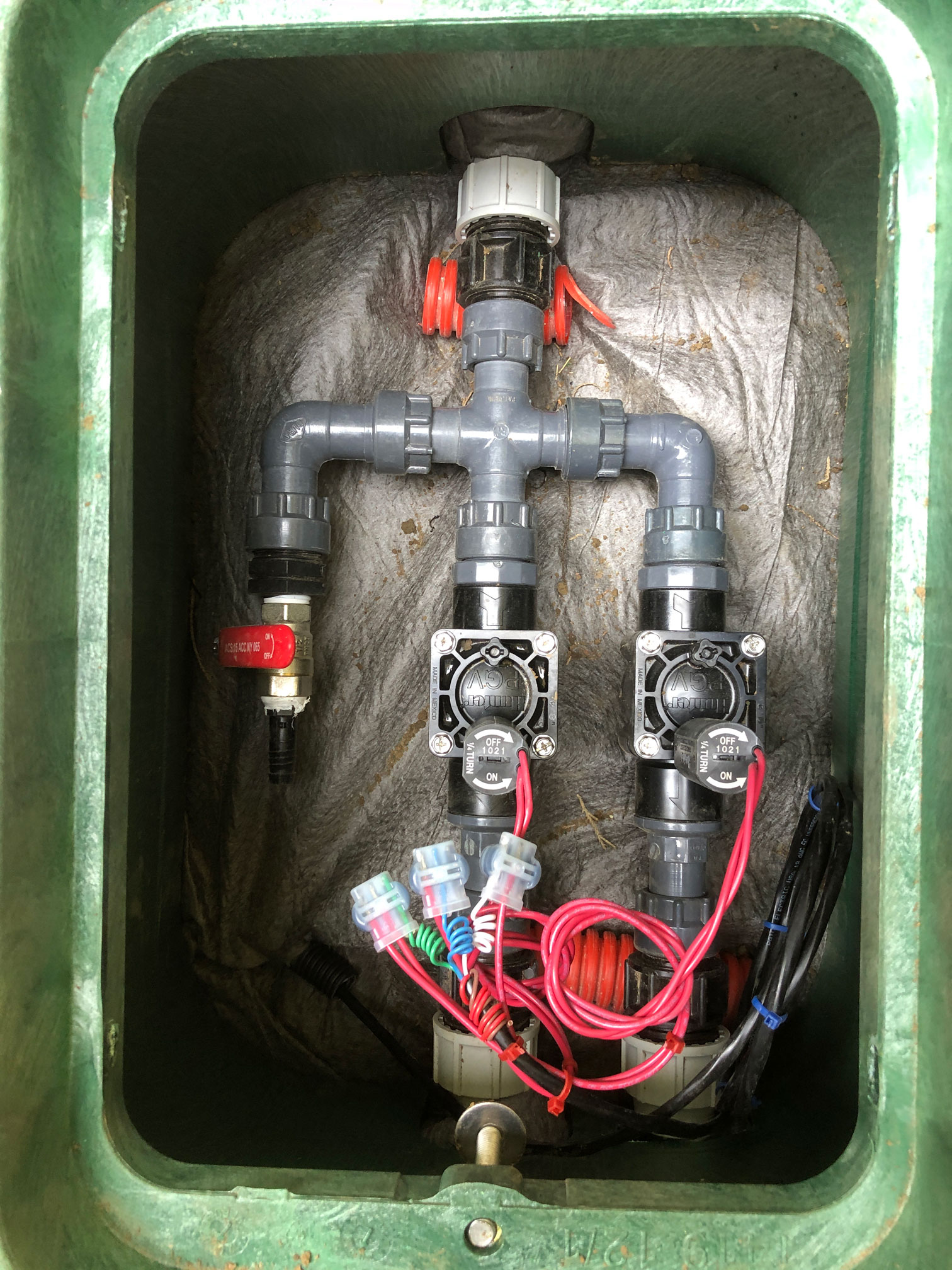

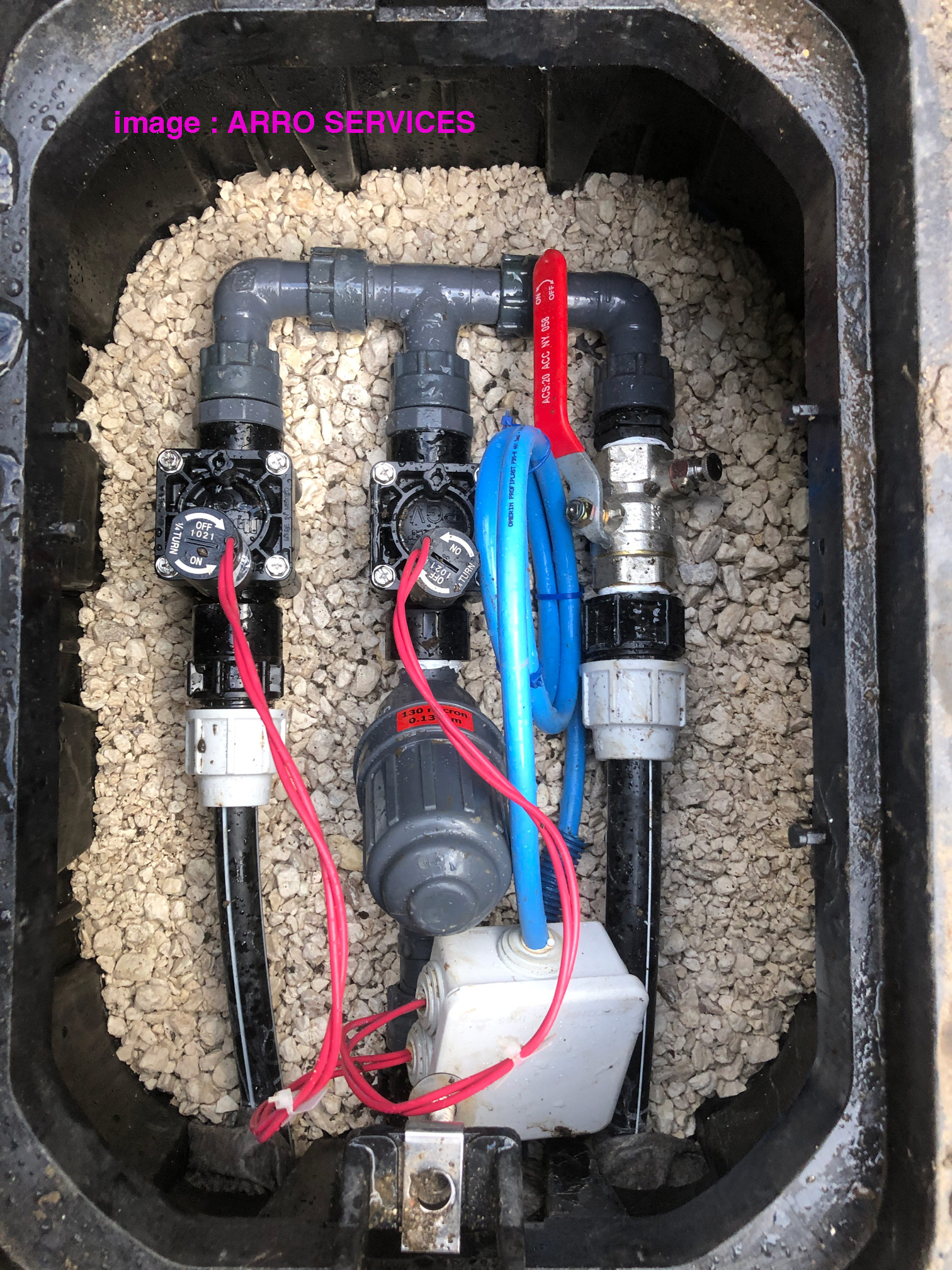

Un regard simple et classique pour deux réseaux : un réseau de goutteurs (au centre avec le petit filtre de marque Amiad) et un réseau d'arroseurs enterrés pour le gazon. Une attention est portée sur les câbles pour qu'ils restent assez longs mais ne trainent pas n'importe comment...

Regard : Rain Bird
Électrovannes : Hunter
Collecteur : Dura

[arroser]

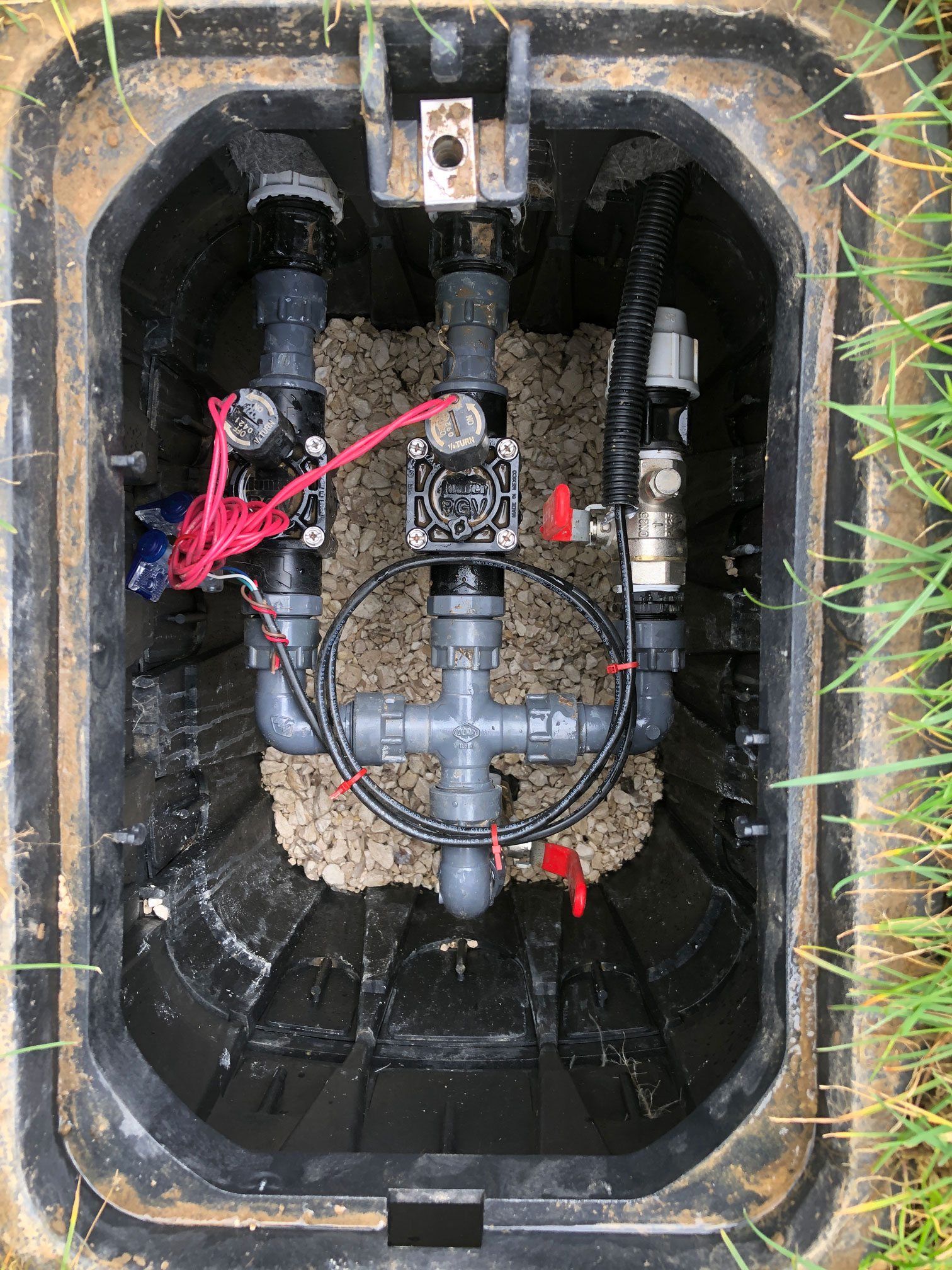

Rénovation d'un situation un peu compliquée : le précédent regard était enterré de 10 cm environ, donc recouvert de terre/gazon + tout était en biais (aucun alignement par rapport au jardin / la maison / la terrasse). Un solution était donc de le déplacer afin de récupérer de la place pour travailler et l'orienter.

L'ancien collecteur une fois les terrassements réalisés et l'ancien regard retiré ; rien ne sera conservé à part les tuyaux ainsi que le câble arrivant du programmateur.

Les tuyaux sont prolongés, l'ensemble du collecteur est remonté à un niveau convenable par une addition de coudes.

Nouveau regard avec câblage (contrairement à ce que pourrait laisser penser l'image, regard posé perpendiculairement à la maison et à niveau du sol). L'arrivée d'eau est à droite sur l'image. L'ancien câble à été remis dans un bout de gaine de protection neuf (ici en bleu). Une vanne par électrovanne afin de pouvoir rapidement isoler un réseau en cas de soucis sur un arroseur dans le jardin.

[arroser]

Un petit collecteur d'électrovannes, classique, correspondant à la commande d'un client qui le pose lui même dans un regard. Je livre pré-monté et prêt à mettre en place. Une arrivée d'eau en 32 (raccord bleu) avec vanne d'arrêt, puis trois électrovannes Hunter. Manque sans doute les raccords "union démontable" après les électrovannes, mais cela correspond à la commande initiale et donc au budget prévu...

[arroser]

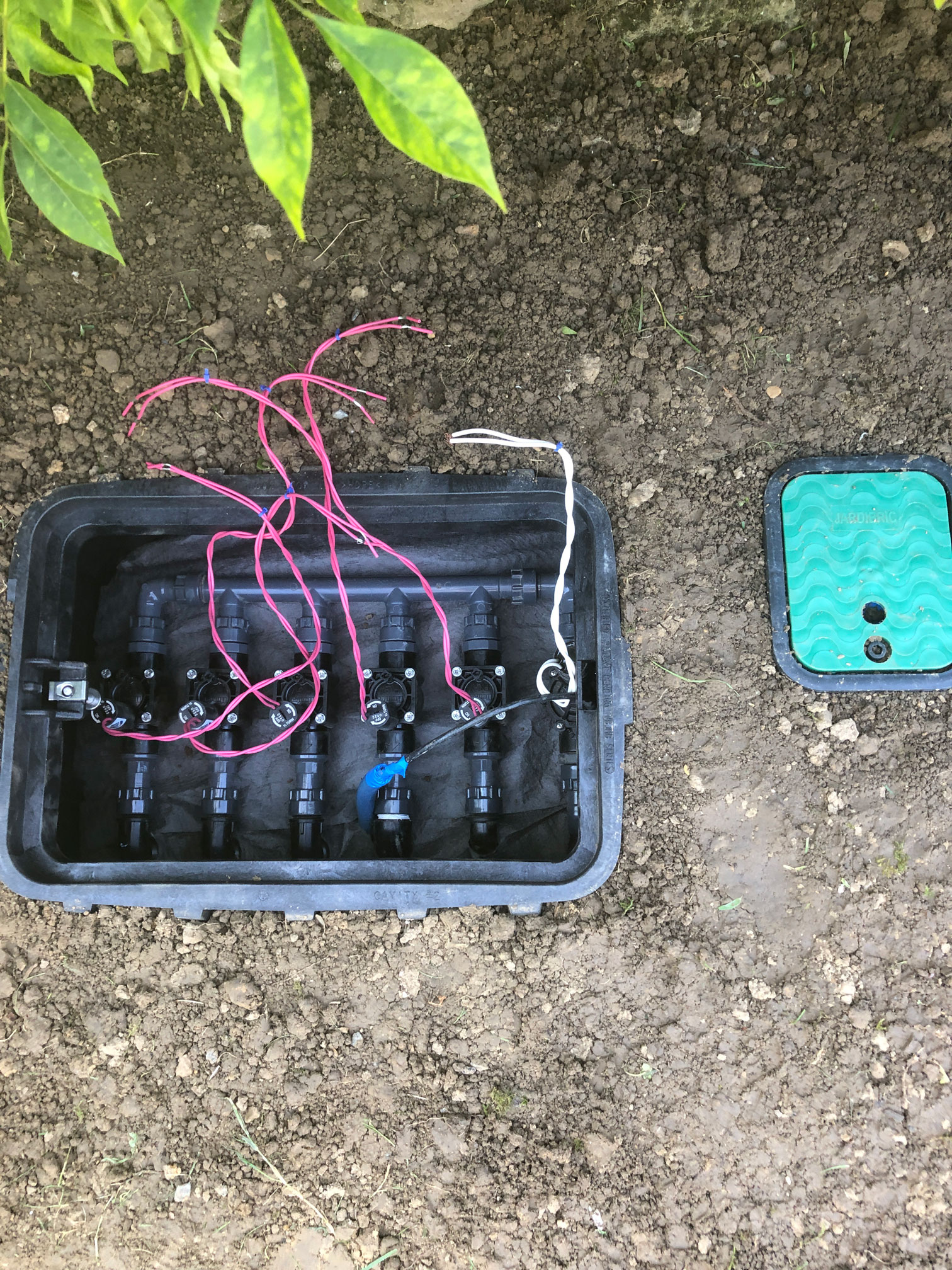

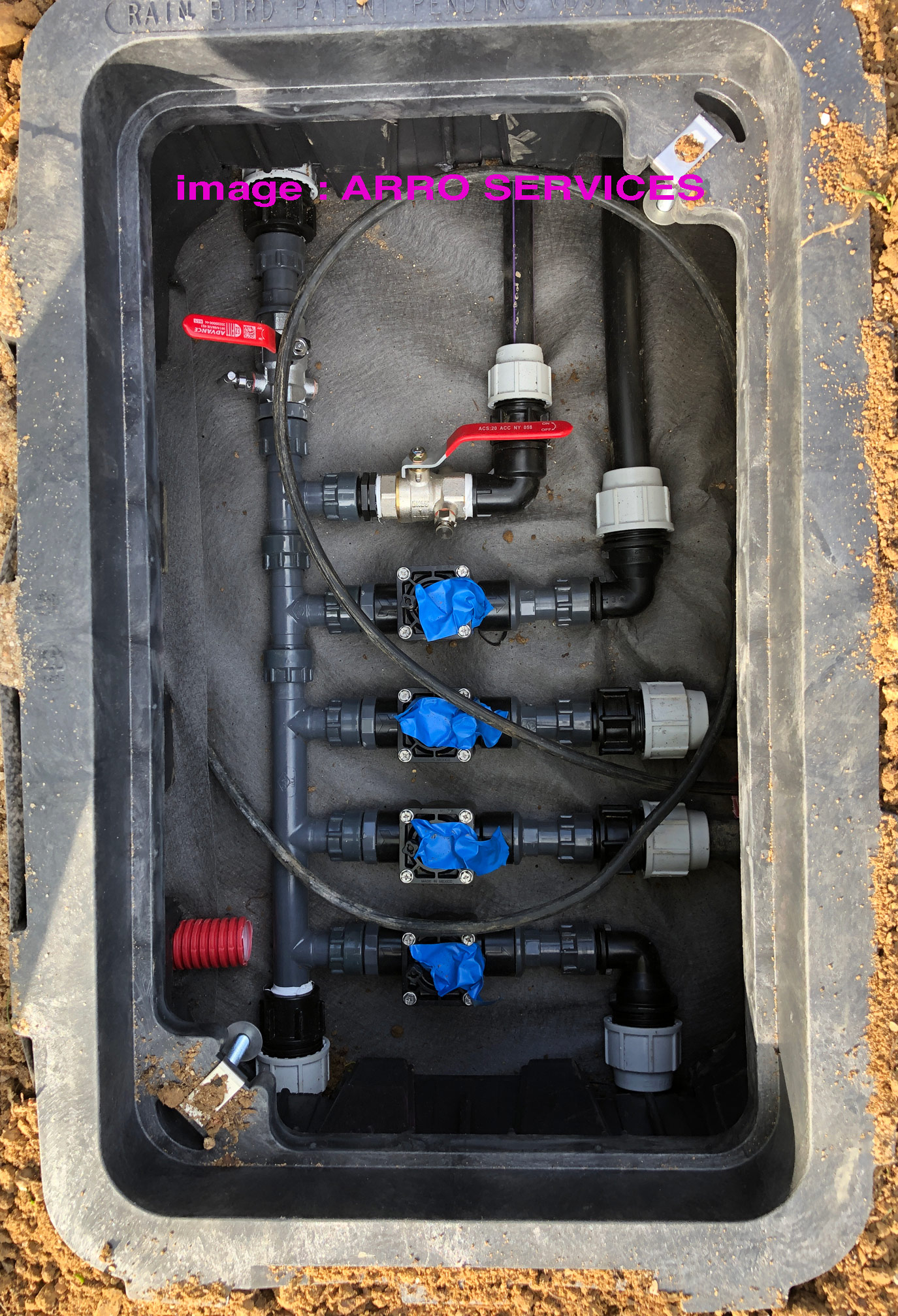

Un regard un peu particulier, en phase de montage (pas les solénoïdes, pas les connexions étanches....) :
- Une entrée d'eau (en haut de la photo à gauche) avec une vanne de coupure
- Une sortie directe d'eau (en bas à gauche) pour alimenter un autre regard plus loin
- Une sortie d'eau en tuyau de 25mm, avec vanne, pour alimenter un point d'eau (la vanne permettant de l'isoler en cas de problème)
- 4 électrovannes, avec des départs de tuyaux de 32mm dans diverses directions.
Le tout dans un regard dit "Super Jumbo", d'une taille bien supérieure à un regard dit "Jumbo" et également plus profond.

Ce type de montage nécessite des terrassements importants (tout autour du regard) ; le budget grimpe à cause du tarif du grand regard.

[arroser]

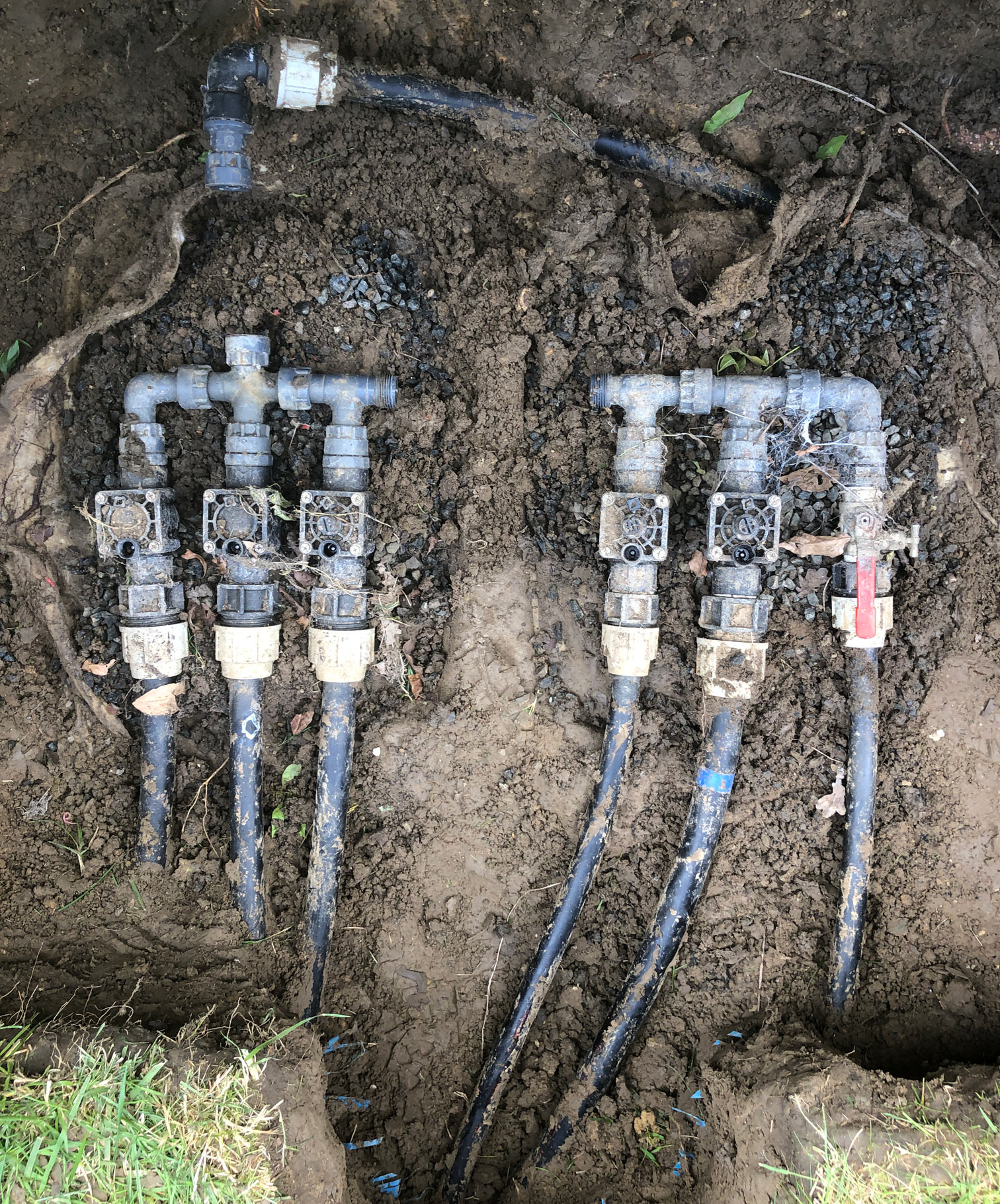

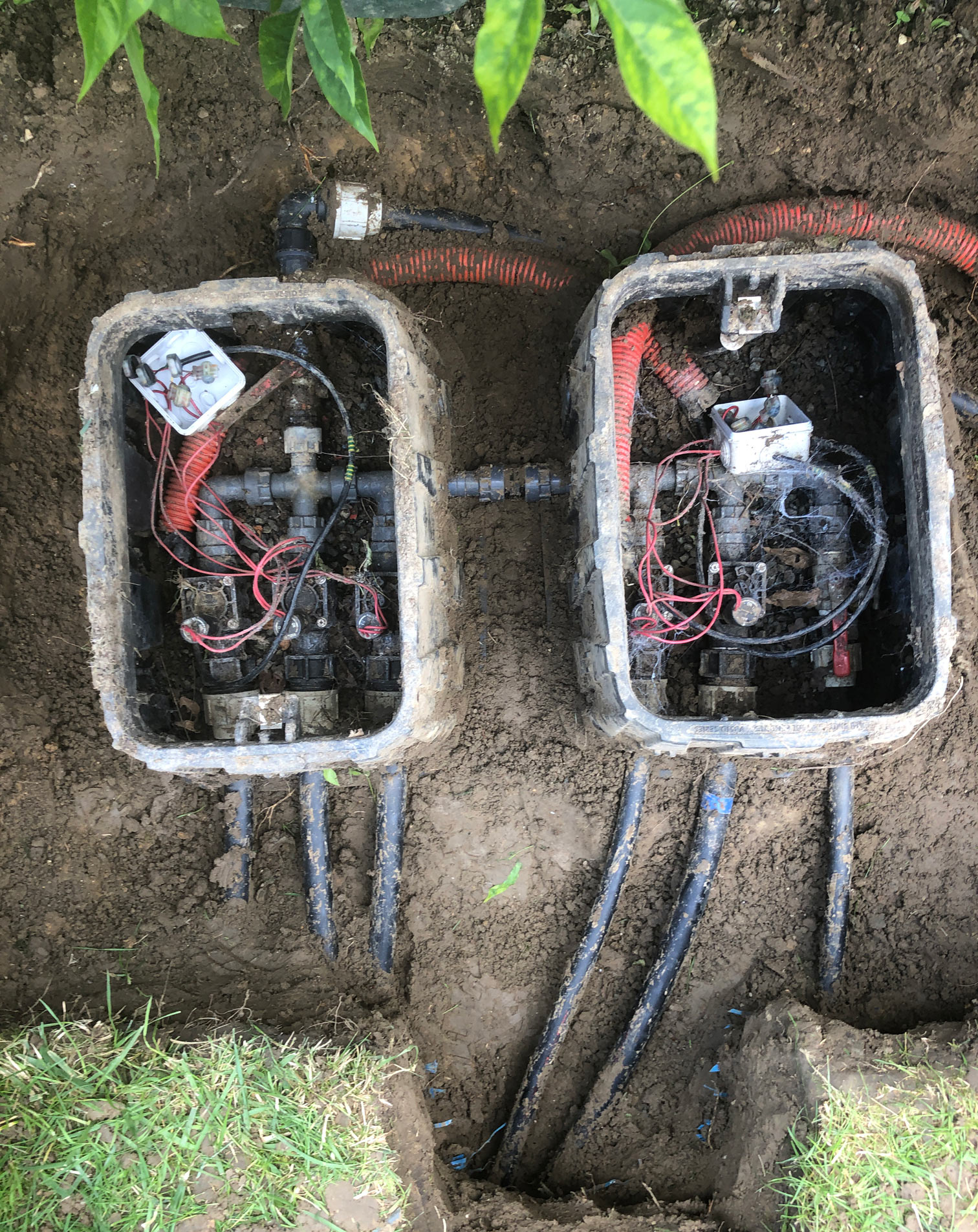

Rénovation de deux regards d'arrosage, ayant environ deux décennies. Il faut réellement prendre son temps pour cette opération souvent compliquée, ce n'est pas chronométré...

5 réseaux d'arrosage automatique. Ajout d'une électrovanne maitresse.
Modification arrivée d'eau (en haut à gauche, doit venir en bas à droite).
1 réseau "robinet" qui va, durant cette rénovation, être séparé de l'arrosage automatique.

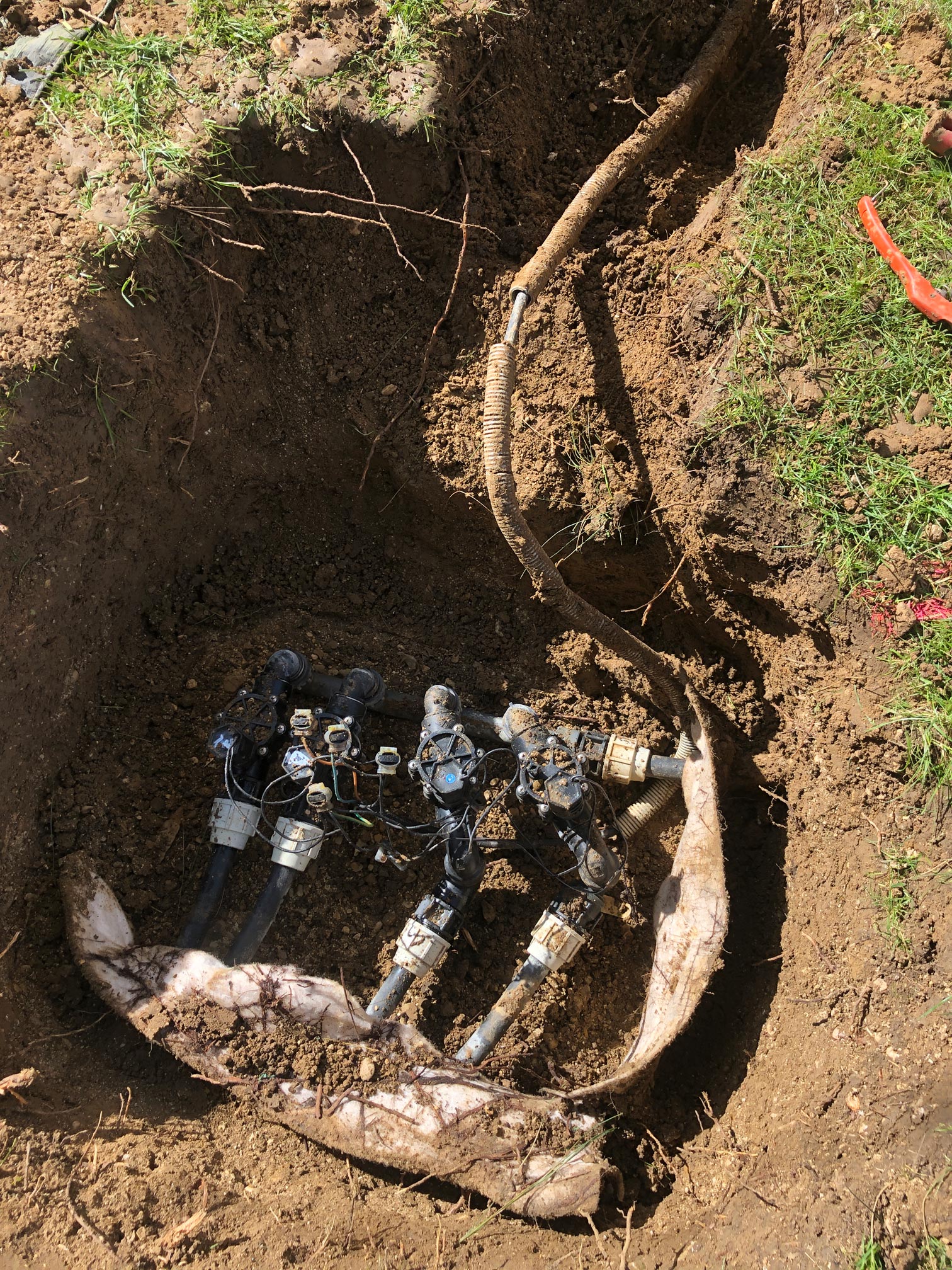

Terrassements en douceur, puis démontage de l'existant petit à petit. Repérer le câblage existant des électrovannes. Faire attention de ne pas endommager tuyaux et câble qui doivent être réutilisés. Toutes les autres pièces seront remplacées par du neuf.

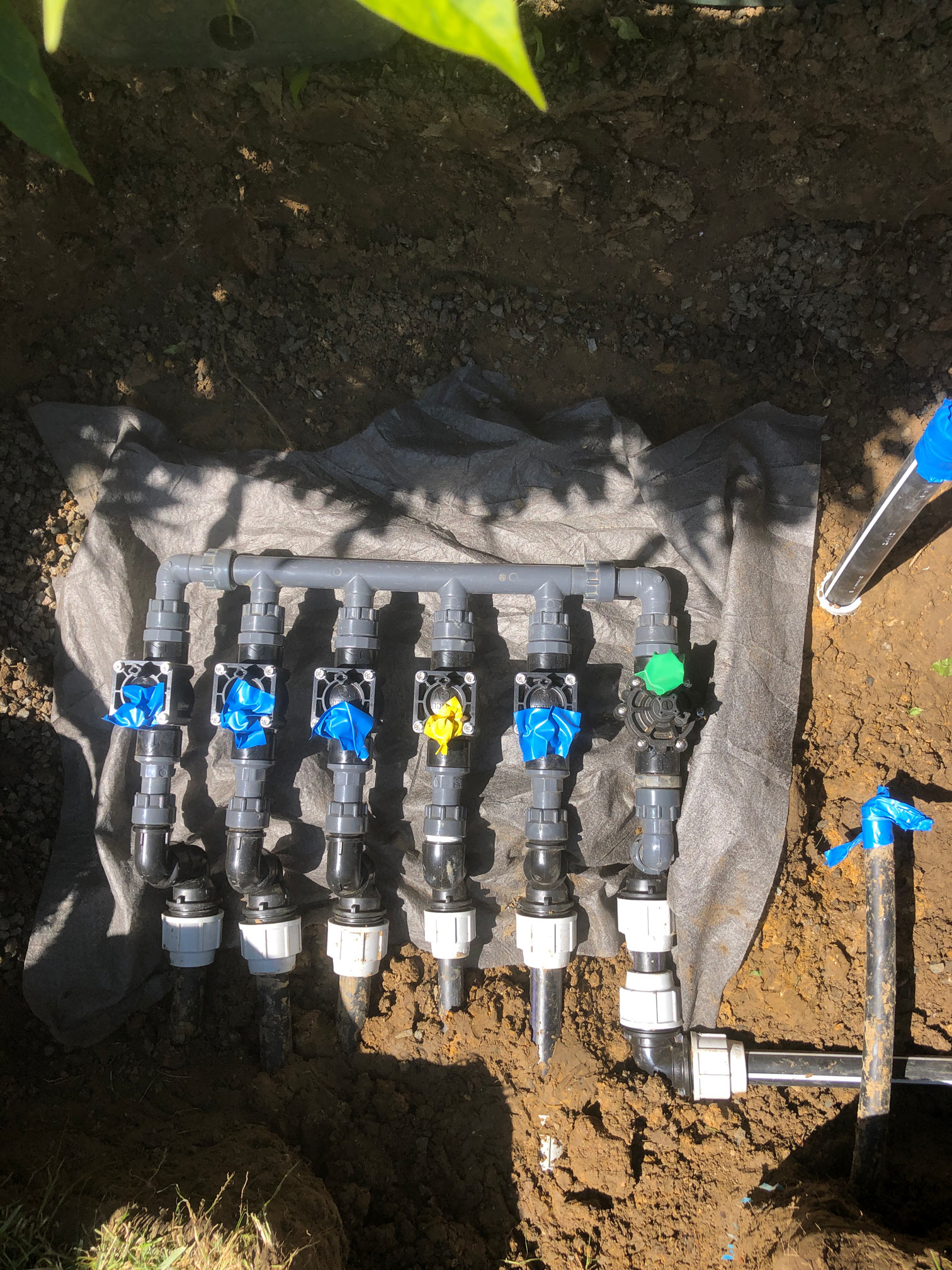

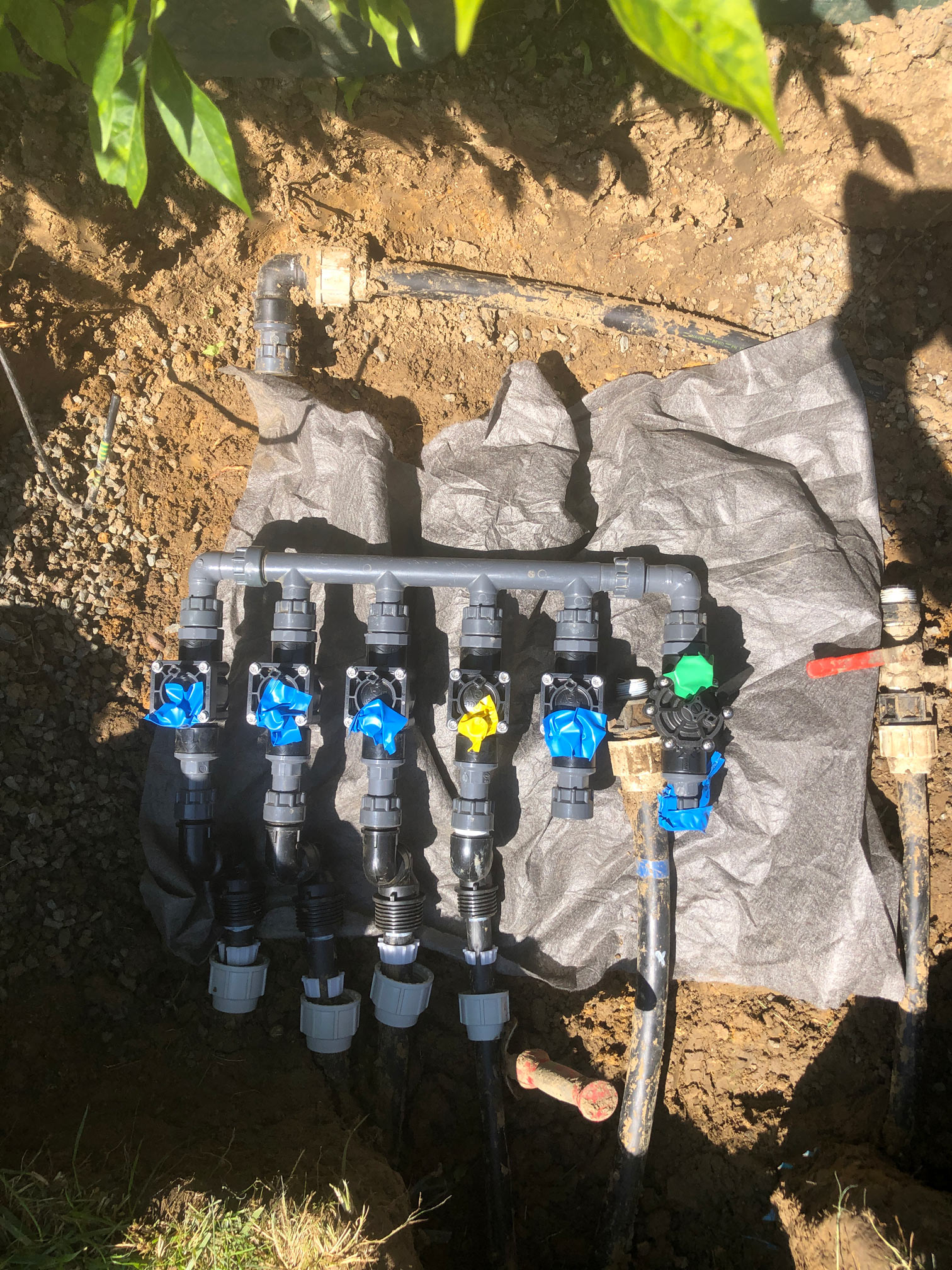

Début des raccordements sur le nouveau collecteur. Un petit bout de film en dessous pour pas travailler que dans la terre.
Le réseau "robinet" (avec la vanne d'arrêt en métal) est séparé du reste.
A cette étape, il faut réellement être patient, ne pas chercher à aller trop vite. On monte, démonte, remonte, mesure, coupe, les tout avec précision... inutile espérer tirer sur le collecteur ou les tuyaux si une coupe est trop courte... ni même de pousser si c'est trop long...

Au fur et à mesure on affine le niveau au fond, sous le collecteur ; ne pas hésiter à présenter plusieurs fois le regard en place pour juger de ce niveau.

Une fois le niveau OK en dessous, démontage du collecteur pour passer le film géotextile avec un minimum de découpe. Ici il y aura deux couches.
Ne pas oublier de passer l'ancien câble (au préalable la couleur de chaque brin a été notée, afin de refaire les mêmes raccordements = réseaux existants ; et ainsi ne rien avoir à modifier sur le programmateur).

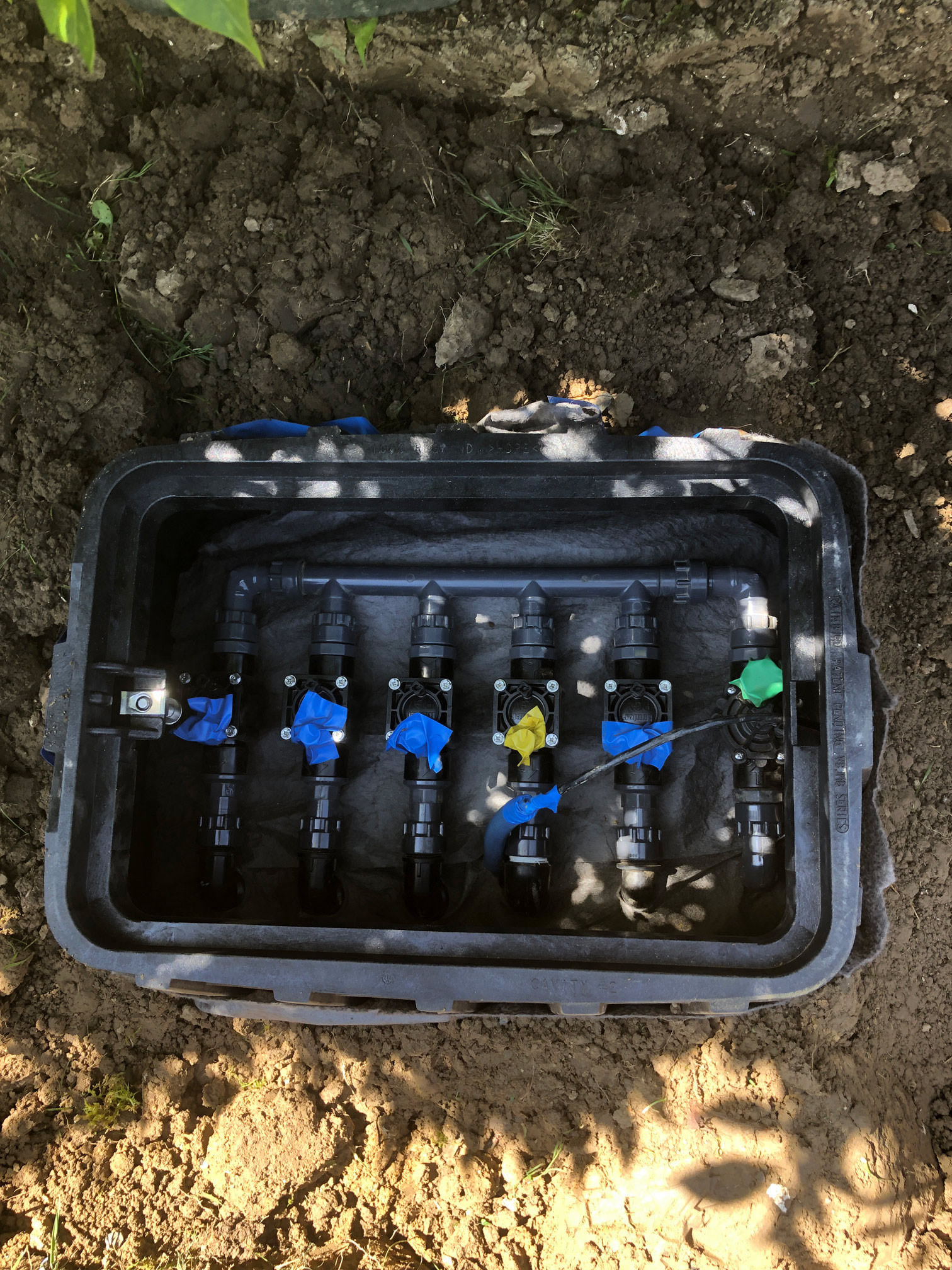

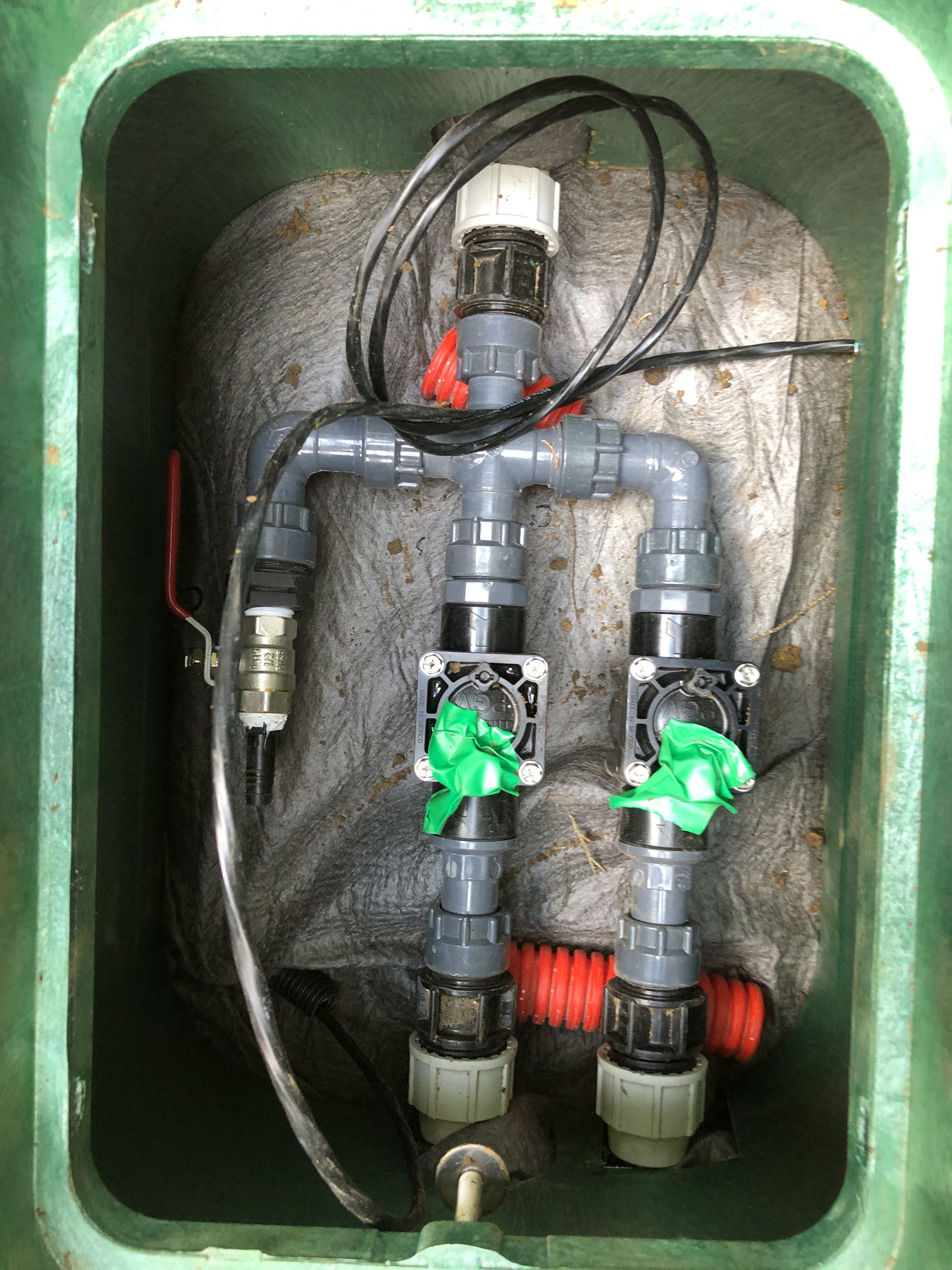

Pose du regard, il est entouré de film géotextile pour que la terre ne rentre pas dedans dans les années à venir et qu'il y ait moins d'insectes ; début du rebouchage (avec le couvercle pour pas mettre de terre dans le regard). Faire attention que le regard ne bouge pas au moment du rebouchage. Bien tasser au fur et à mesure. Les cailloux sont enlevés systhématiquement, tout les cailloux

Remise en place des solénoïdes. A partir de ce moment, l'installation peut être remise sous pression. Cela peut être fait préalablement à la pose du regard si vous n'avez pas confiance dans vos raccordements...

Gravier au fond en dessous du collecteur (et pas autour des électrovannes mais bien dessous),.
Connexions étanches. Les fils ne trainent pas n'importe comment... quelques petits colliers pour les attacher un minimum tout en laissant la souplesse pour travailler éventuellement plus tard (démontage d'un solénoïde par exemple, intervention sur une électrovanne, etc.). L'excès de câble qui vient du programmateur n'est pas coupé, laissant de la marge pour une éventuelle modification/réparation à venir.

[arroser]

3 électrovannes Hunter

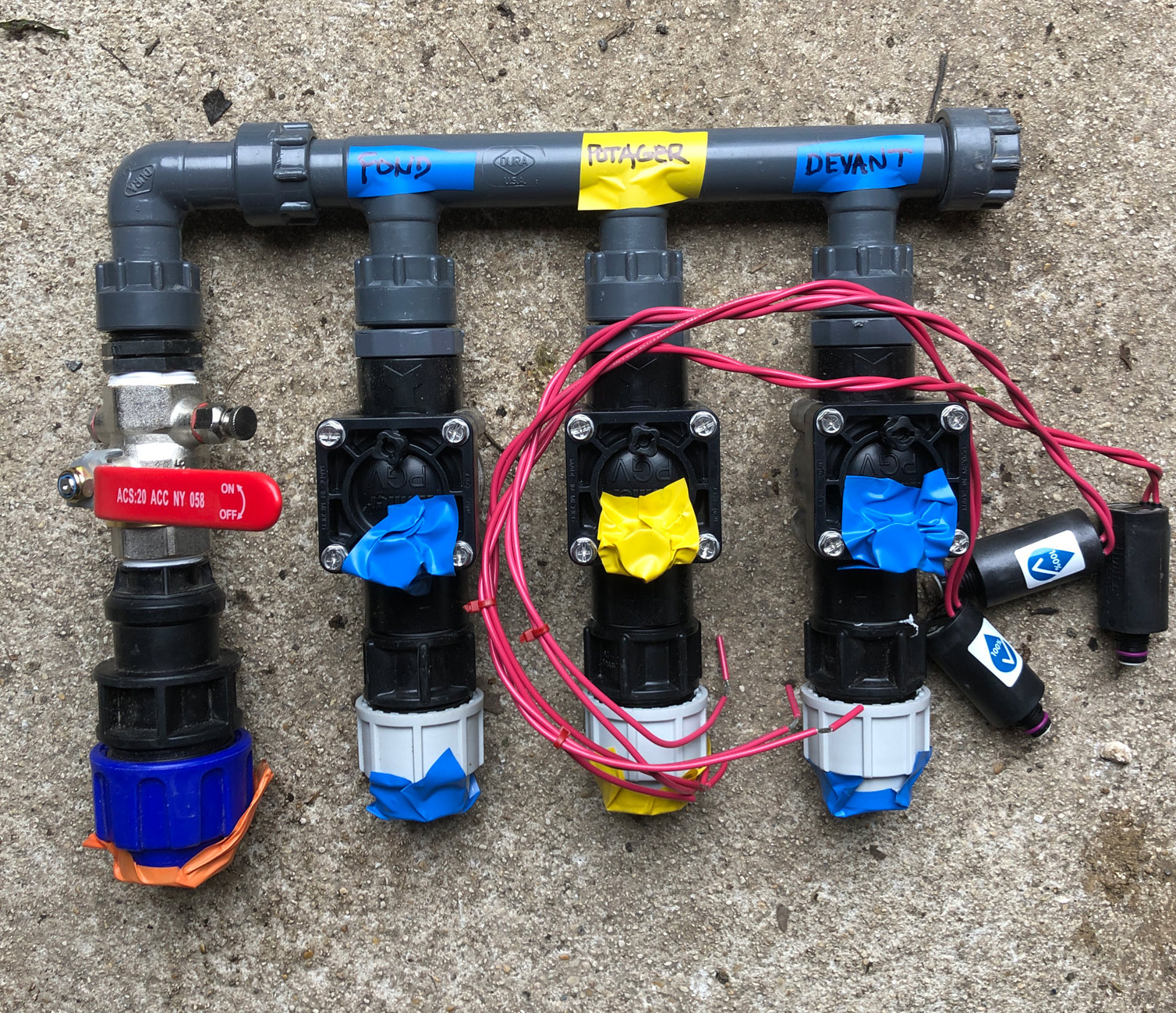

Un collecteur classique destiné à être placé dans un regard Jumbo (un regard standard de 12'', rectangle, serait trop petit).

Deux électrovannes pour l'arrosage enterré, une pour un réseau de goutte-à-goutte.

Il y a une union après le filtre pour faciliter le démontage (non visible sur l'image), il y aurait pu avoir une union avant la vanne d'arrêt...
