Comment augmenter la pression d’eau d’une citerne ?

[NicaeaCivitas]

Bonjour,

j'ai la chance d'avoir dans mon jardin une ancienne citerne agricole, d'environ 40 mètres cube (un cylindre vertical, non enterré, d'environ 4m de large sur 3m50 de haut). Celle-ci est en béton et complétement fermée (pas d'accès possible à l'intérieur). Elle récupère les eaux de pluie de mon toit.
Sur la photo jointe, on peut voir en haut à gauche la goutière récupérant les eaux de pluie. En bas, le robinet et au milieu qui court le long de la citerne, le tuyau de trop plein. Le dessus est completement fermé donc.

Lorsque je branche un tuyau sur le robinet de la cuve pour arroser mon jardin, j'ai une pression beaucoup trop faible. De ce fait, je ne m'en sers que pour remplir quelques arrosoirs par-ci par là. Y'a t'il un moyen pour augmenter cette pression ? J'aimerais tellement pouvoir profiter de cette grosse masse d'eau pour pouvoir arroser mon jardin autrement qu'a l'arrosoir. Il existe bien sur des pompes mais le probleme est que je ne peux accéder a l'intérieur de ma cuve.
Merci à vous si vous avez des conseils.

[aygues31]

Il existe bien sur des pompes mais le probleme est que je ne peux accéder a l'intérieur de ma cuve.

Bonjour NicaeaCivitas,
Et pourquoi ne pas brancher, à l'extérieur de la cuve sur le tuyau de sortie, une pompe qui apportera sa pression de sortie à ton tuyau d'arrosage que tu auras installé après la pompe ?
à+

[NicaeaCivitas]

Bonjour Aygues31 et merci pour ta réponse.

De quel genre de pompe parles-tu ? Aurais-tu un lien explicatif me montrant a quoi ca ressemble et comment ca marche ?

Merci.

[aygues31]

Aurais-tu un lien explicatif me montrant a quoi ca ressemble et comment ca marche ?

Tu vas voir celles çi ... il y en a d'autres ...
à+

[arroser]

Aurais-tu un lien explicatif me montrant a quoi ca ressemble et comment ca marche ?

Tu vas voir celles çi ... il y en a d'autres ...
à+

ça, c'est pas bon, ça va pas apporter une pression suffisante pour mettre un long tuyau d'arrosage.

Mais il suffit de mettre une pompe d'arrosage de surface, avec un petit ballon, et ça va fonctionner, c'est simple à faire.
On aspire à l'emplacement du robinet, et on pose le robinet en sortie de pompe.

[esox10]

Il serait bien de faire un accès à cette cuve.
Il est bien possible que de la vase ou autres débris obstruent l'évacuation.

[NicaeaCivitas]

Mais il suffit de mettre une pompe d'arrosage de surface, avec un petit ballon, et ça va fonctionner, c'est simple à faire.
On aspire à l'emplacement du robinet, et on pose le robinet en sortie de pompe.

Avec ce systeme de pompe d'arrosage de surface, où se place la pompe ? Et le ballon ? Est-il necessaire de percer la citerne pour y faire passer un quelconque tuyau ?

[NicaeaCivitas]

Il serait bien de faire un accès à cette cuve.
Il est bien possible que de la vase ou autres débris obstruent l'évacuation.

C'est vrai mais pour l'instant c'est exclu. En tout cas l'eau qui sort du robinet de la citerne est parfaitement claire, on croirait de l'eau de ville.

[esox10]

Le robinet a l'air assez haut par rapport au niveau du fond de cuve.
Donc, moins de pression.
Mais si ta cuve fait 3,50 m de haut et qu'elle est pleine, ça devrait couler sérieusement.

[arroser]

Le robinet a l'air assez haut par rapport au niveau du fond de cuve.
Donc, moins de pression.
Mais si ta cuve fait 3,50 m de haut et qu'elle est pleine, ça devrait couler sérieusement.

la hauteur du robinet ne change absolument rien (enfin rien de sensible ou calculable précisément)
Sauf qu'on ne peut pas exploiter 100% de la cuve, il restera toujours de l'eau au fond...


la hauteur de la cuve, QUAND ELLE EST PLEINE, entraine une pression inférieure à 0,35 bar, soit rien du tout....
Si elle est à moitié vide/pleine, la pression est inférieure à 0,17 bar....

A rapprocher des valeurs d'un simple petit robinet de cuisine qui est compris entre 1 et 2,5 bar....

[arroser]

Mais il suffit de mettre une pompe d'arrosage de surface, avec un petit ballon, et ça va fonctionner, c'est simple à faire.
On aspire à l'emplacement du robinet, et on pose le robinet en sortie de pompe.

Avec ce systeme de pompe d'arrosage de surface, où se place la pompe ? Et le ballon ? Est-il necessaire de percer la citerne pour y faire passer un quelconque tuyau ?

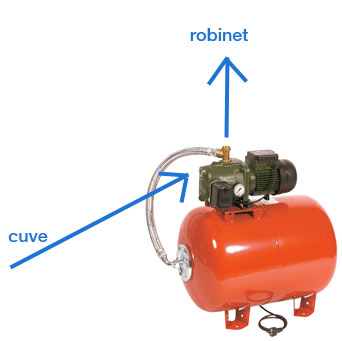

vous raccordez un tuyau d'aspiration à la place du robinet (il doit y avoir un raccord en sortie de cuve).
Le ballon se place sous la pompe.
La pompe se place à coté de la cuve ou plus loin (jusqu'à une certaine limite de distance)
En sortie de pompe, vous mettez un robinet type "quart de tour".

[NicaeaCivitas]

vous raccordez un tuyau d'aspiration à la place du robinet (il doit y avoir un raccord en sortie de cuve).
Le ballon se place sous la pompe.
La pompe se place à coté de la cuve ou plus loin (jusqu'à une certaine limite de distance)
En sortie de pompe, vous mettez un robinet type "quart de tour".

Merci arroser! Je pense que je vais m'orienter vers ca.

Derniere question : quelle difference y a t'il entre pompe de surface et surpresseur. Dans mon cas, c'est vraiment la pompe qu'il me faut ou bien le surpresseur peut etre aussi envisageable ? Dans l'idéal je ne souhaite aucunement percer ma citerne.

[arroser]

Derniere question : quelle difference y a t'il entre pompe de surface et surpresseur. Dans mon cas, c'est vraiment la pompe qu'il me faut ou bien le surpresseur peut etre aussi envisageable ? Dans l'idéal je ne souhaite aucunement percer ma citerne.

une pompe est une pompe

un "suppresseur" est le nom commun pour une pompe + un ballon.

Dans votre cas, vu que vous n'avez besoin que d'un petit ballon, mieux vaut envisager le "suppresseur"...

[aygues31]

une pompe est une pompe ...

Oui, c'est bien, on avance.

J'avais proposé une "pompe" et en voila d'autres ... des pompes de piscine.
On branche :
l'arrivée de l'eau sur la pompe (à la place du tuyau qui vient de la piscine, il y aura le tuyau qui vient de la cuve)
et la sortie sur un tuyau d'arrosage qui va au potager (la sortie qui va aux bouches de la piscine)

Un débit de 15 m³ / heure soit 4 litres par seconde ! ... c'est trop ... il y a d'autres modèles moins performants comme cette pompe pour piscine hors sol : 4 m³ / heure pour 90 € ça va pas ?
La cuve n'est jamais qu'une piscine hors sol

Bref, je n'ai pas compris l'utilité d'un ballon ni le besoin de devoir entrer dans la cuve.
à+

[esox10]

Entrer dans la cuve pour la curer.

[arroser]

. il y a d'autres modèles moins performants comme cette pompe pour piscine hors sol : 4 m³ / heure pour 90 € ça va pas ?
La cuve n'est jamais qu'une piscine hors sol

bon, je suis désolé, mais vous ne proposez que des pompes pas du tout adaptées à l'usage.
Ne confondez pas la "source" et "l'usage" de cette source : ce n'est pas parceque ça ressemble à une piscine qu'il faut une pompe de piscine

la première était une pompe servant à transvaser d'un récipient à un autre (pas de puissance puisque pas de distance).
la seconde est une pompe de piscine avec une puissance ridicule : gros débit, pas de pression (pas de tuyau d'arrosage au bout donc....)...

Pourquoi vouloir mettre une pompe indiquée "piscine" sur une installation "arrosage" ?

Je pense que vous devriez essayer de comprendre les différences entre pompes : pompe de transvasement, pompes vide-cave, pompe de puit, pompe de forage, pompe d'arrosage (avec ou sans ballon), pompe de piscine .... etc ....
Disons que c'est comme les voitures, il y a plein de modèles pour plein d'usages.
Là, vos conseils, c'est comme indiquer un tracteur pour partir à l'autre bout de la France : c'est possible, mais c'est pas pratique

[arroser]

voici un exemple d'une petite pompe d'arrosage avec ballon (dessous).

http://extra.jetly.fr/jetly/wwwjetly/pr ... jectkind=5

[vin]

Bonjour

Comme le dit arroser, il est très aisé de remplacer le robinet de sortie par un petit surpresseur.
Par contre, avec une telle réserve, tu peux te poser quelques questions:
- As tu une idée de son niveau de remplissage moyen ?
- En hiver gèle-t-il par chez toi ?
- le prix de l'eau potable est-il élevé ?

Vu que ta réserve est attenante à ton habitation, tu peux peut-être mettre ton surpresseur chez toi, à l'abri des variations climatiques; et alimenter l'arrosage, les WC, etc ...
C'est en fonction de l'utilisation finale que tu pourra estimer la taille du ballon de ton surpresseur.

Pour environ 200€, tu as ça , très pratique, car comme le dit la pub :
Installation facile
Préfiltre et clapet anti-retour sont déjà intégrés de série dans le produit comme accessoires nécessaires. Cela économise des coûts et des efforts d'installation gênants.

[arroser]

Bonjour

Comme le dit arroser, il est très aisé de remplacer le robinet de sortie par un petit surpresseur.
Par contre, avec une telle réserve, tu peux te poser quelques questions:
- As tu une idée de son niveau de remplissage moyen ?
- En hiver gèle-t-il par chez toi ?
- le prix de l'eau potable est-il élevé ?

Vu que ta réserve est attenante à ton habitation, tu peux peut-être mettre ton surpresseur chez toi, à l'abri des variations climatiques; et alimenter l'arrosage, les WC, etc ...
C'est en fonction de l'utilisation finale que tu pourra estimer la taille du ballon de ton surpresseur.

Pour environ 200€, tu as ça , très pratique, car comme le dit la pub :
Installation facile
Préfiltre et clapet anti-retour sont déjà intégrés de série dans le produit comme accessoires nécessaires. Cela économise des coûts et des efforts d'installation gênants.

bonne analyse.

Pompe citée en exemple parfaite pour l'arrosage, peu adaptée à du "domestique" (trop petit ballon, pompe trop bruyante pour être posée à l'intérieur, ... )

[NicaeaCivitas]

Merci pour toutes ces infos. C'est vrai que cette pompe a l'air bien. Juste une petite question car je n'ai pas vu l'info dans ses caractéristiques : ce genre de pompe s'allume à l'aide d'un bouton marche/arret ou bien lorsqu'on ouvre le robinet ?

[vin]

Ni l'un, ni l'autre et c'est tout l'intêret d'un groupe surpresseur qui comprend en gros une pompe, un pressostat ( interrupteur de déclenchement à pression) et un ballon tampon de volume variable ( 20,50,100, xxx litres)

La pompe se déclenche via le pressostat qui mesure la pression d'air dans le ballon dans une fourchette, par exemple, de 2 à 3 bars.
Automatiquement, lorsque tu ouvres un robinet, l'eau coule et la pression dans le ballon baisse. A 2 bars, le pressostat enclenche la pompe jusqu'à retrouver 3 bars de pression, où il arrête la pompe.
C'est le volume du ballon, les pressions d'enclenchement et de déclenchement qui déterminent le démarrage de la pompe.
C'est entièrement automatique.

[aygues31]

c'est comme indiquer un tracteur pour partir à l'autre bout de la France : c'est possible, mais c'est pas pratique

Encore que ça permet de voir le paysage et on se marre en passant devant les radars

Tu avais dit "une pompe est une pompe" ... je pensais qu'une pompe pour piscine hors sol, avec un débit suffisant aurait pu aller ... désolé et confus de mon incompétence en la matière.
à+

[trace2pneu]

salut,

... désolé et confus de mon incompétence en la matière.

pas grave
tu te rattrapes sur d'autres sujets et je te lis toujours avec grand intêrret...

[chiru]

voici un exemple d'une petite pompe d'arrosage avec ballon (dessous).

http://extra.jetly.fr/jetly/wwwjetly/pr ... jectkind=5

Bonjour,

Ce ne conniassait pas ce type de pompe cela ressemble à un compresseur
Alors cela marche comment c'est un cuve à air aussi et on augemente la pression comme cela ? En faites si je resume c'est une pompe + un compresseur ????

Merci par avance

[quentin19]

je ne sais pas comment tu as calculé 40m³ mais pour moi ça fait 14m³
