Conseils pour arrosage automatique enterré

[lelorax]

Bonjour à tous,

J'ai pour projet l'arrosage automatique de ma pelouse. Je me suis aidé des multiples posts sur ce forum pour faire l'étude de mon arrosage automatique mais il me reste beaucoup de points à approfondir.

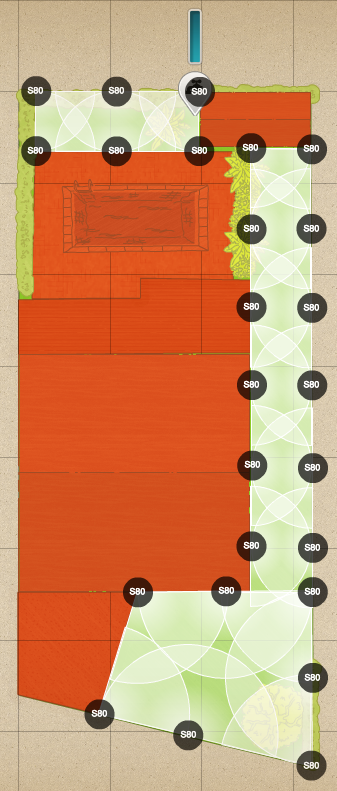

Tout d'abord, voici le plan que j'ai réalisé à l'aide de l'outil en ligne de gardena (sachant que je ne souhaite pas forcément mettre du gardena).

Voici donc mes différentes questions :

1- L'étude qui se trouve en fichier joint est-elle correctement réalisée selon vous. Est-ce qu'il manque des arroseurs ou bien il y en a-t-'il trop ?

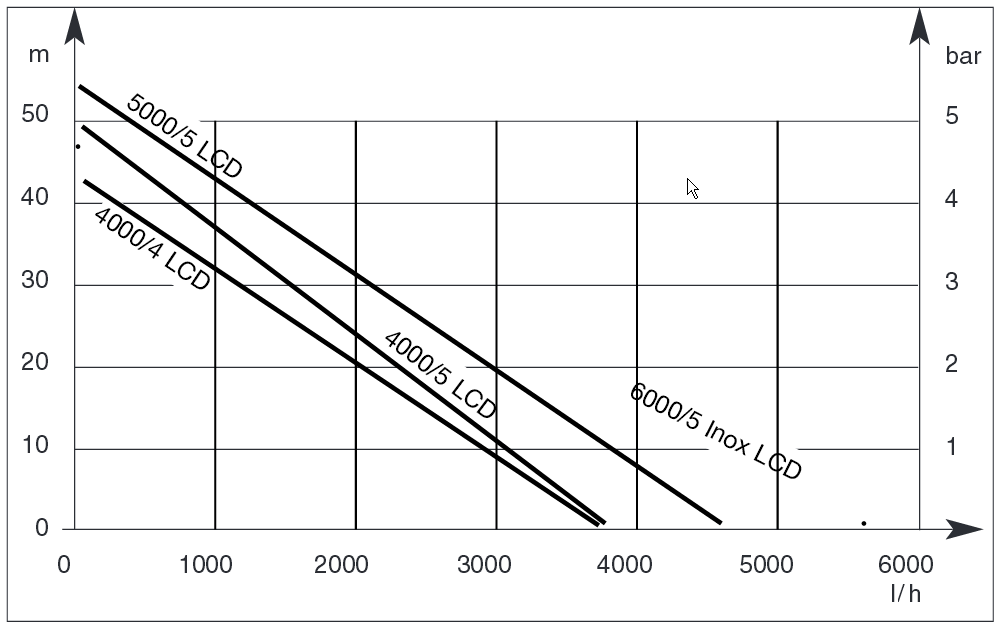

2- ma pompe est une gardena 5000/5 LCD. La courbe de performances correspondant à cette pompe se trouve en fichier joint. Je n'arrive pas vraiment à savoir le débot et la pression en sortie de pompe. Je m'explique, hier, j'ai testé cette pompe avec une aspiration en 32mm et le refoulement en tuyau d'arrosage (juste pour tester) et j'obtenais 1000l/H et 4 bars de pression. Aujourd'hui, j'essaye de mettre le refoulement en 32mm également car j'ai cru comprendre qu'il fallait mieux tout faire en 32. Et là, j'obtiens le débit maximum de la pompe et la pression minimale. Du coup, ma question est : est-ce que pour obtenir une pression correcte sur chaque réseau, il faut brancher un nombre d'arroseurs correspondant à un débit donné (par exemple 4 arroseurs qui consommerait chacun 500l/H) pour obtenir la pression correspondante définie sur la courbe de performance de ma pompe (du coup, environ 3,2 bars pour un débit de 2000l/H) ?

3- J'ai fait le choix de n'utiliser que des tuyères identiques sur toutes les surfaces à arroser, d'après les conseils que j'ai lu sur ce forum, je pense partir sur des rainbird 1804 prs. Est-ce que cela vous semble être un bon choix ?

4- En ce qui concerne les buses, j'ai encore besoin de conseils je ne sais pas trop lesquelles choisir... rainbird, les MP rotator sont-elles une bonne idée pour mon arrosage ?

5- Du coup, combien de réseaux faudrait-il mettre en place ?

Pour informations, ma pompe d'arrosage est branchée sur une cuve de capacité de 2400l qui est (sera) automatiquement remplie à partir d'un puit qui n'a pas assez de débit pour de l'arrosage automatique (30l de dispo toute les 5mn) mais qui fourni assez pour remplir ma cuve (je l'espère pour longtemps ).

Je vous remercie d'avance de l'aide que vous pourrez m'apporter. N'hésitez pas s'il manque des informations ou pour toute remarque et conseil, je suis preneur.

[arroser]

L'étude de croisement est bonne, peut être manque t'il à peine une tuyère en bas à droite au dessus des deux dernières, face à l'angle ?

Pour le débit de la pompe, c'est effectivement cela : mettre quatre arroseurs, à par exemple 500 l/h, va vous donner une pression approximative de départ de 3,2 bar (je fais simple).

Vous ne pouvez pas monter de buses MP Rotator sur de la 1804 PRS ; il vaut mieux utiliser de la PRO 04 PRS40 de chez Hunter (grise au dessus : http://www.hunterindustries.com/fr/prod ... pray-prs40 ) qui permet d'utiliser au choix de la buse standard ou de la buse MP Rotator.

La buse standard est mieux que la buse MP Rotator mais vous allez avoir plus de réseaux (débit bien plus important avec de la "standard"). C'est un calcul à faire entre "plus de réseaux avec des buses moins chères (standards)" et "moins de réseaux avec des buses plus chères (MP)" ; pas facile de trouver le plus économique, sans doute la seconde solution pour le prix, sachant que c'est la première qui offre une meilleure efficacité, précision, et un coût d'entretien moindre dans les années suivantes. Vous avez compris que je préfère les buses standards .

Le nombre de réseaux est donc déterminé par le choix de buses[/b en fonction de la pompe]. Vous pourrez trouver des tableaux un peu abscons ici vous permettant de calculer un débit par arroseur : http://www.hunterindustries.com/fr/node/32206

Dans tous les cas, mieux vaut faire tout cela en diamètre 32mm.

[lelorax]

Bonjour arroser,

Tout d'abord un grand merci pour tes réponses à mon post et aussi pour toutes les autres que j'ai pu glaner sur ce forum... raison pour laquelle j'ai décidé de poster sur celui-ci

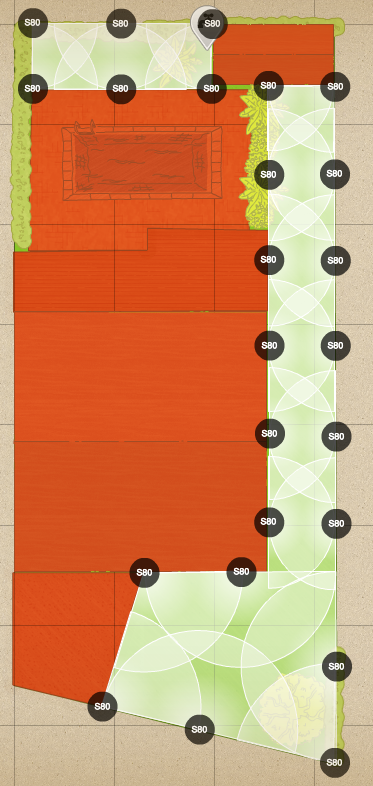

Effectivement, avec la tuyère de plus, cela me semble mieux (cf le nouveau plan en pièce jointe). En revanche, est-ce "grave" d'avoir des zones qui ne sont arrosées que par un seul arroseur ? Il y en a 3 sur la partie du bas et 2 petites au dessus de la nouvelle tuyère (il s'agit des zones en vert un peu plus foncées que les autres).

Merci pour les conseils sur les choix des tuyères et de buses. Je vais donc partir sur les PRO 04 PRS40 avec des buses standard... je préfère avoir une bonne efficacité et plus de précision... de plus, les buses que vous m'avez conseillées me semblent bien moins gourmandes en débit que celle que j'avais regardé chez rainbird... c'est donc du tout bon pour moi.

Je vais maintenant réfléchir au choix des buses et aux nombre de réseaux à planifier avant de vous demander à nouveau conseil. Dans tous les cas, je ferais bien tout en 32mm

[lelorax]

Re-bonjour à tous,

Du coup, j’ai avancé sur les choix des buses et des tuyères. Pour les tuyères, je pense partir sur les tuyères conseillées par arroser à savoir les Pro-Spray PRS40 de chez Hunter.

Pour le choix des buses, je pense donc partir sur des buses standard, à savoir des buses 10A rouge de chez hunter qui sont données pour arroser à 3,2m à 2,5 bar et 3,5m pour arroser à 3 bar. Ces buses seront utilisées pour les zones en haut de mon plan et sur le côté. La largeur de ces bandes fait 3,3m. Je pense que si je fais des réseaux à environ 1800l/H, ma pompe devrait fournir environ 3,2 bars. Les tuyères étant régulées à 2,8 bar, cela devrait répondre à mon besoin c’est bien cela ?

Pour la partie basse de mon arrosage, je pense mettre des buses 15A noir qui sont données pour arroser à 4,9m à 2,5 bar et 5,2 m pour arroser à 3 bar sachant que les zones à arroser par les tuyères vont de 4,8m à 5m. Est-ce encore cohérent sachant que les réseaux que je prévois auront un débit inférieur à 1700l/H ce qui devrait me donner une pression d’environ 3,3 bars ?

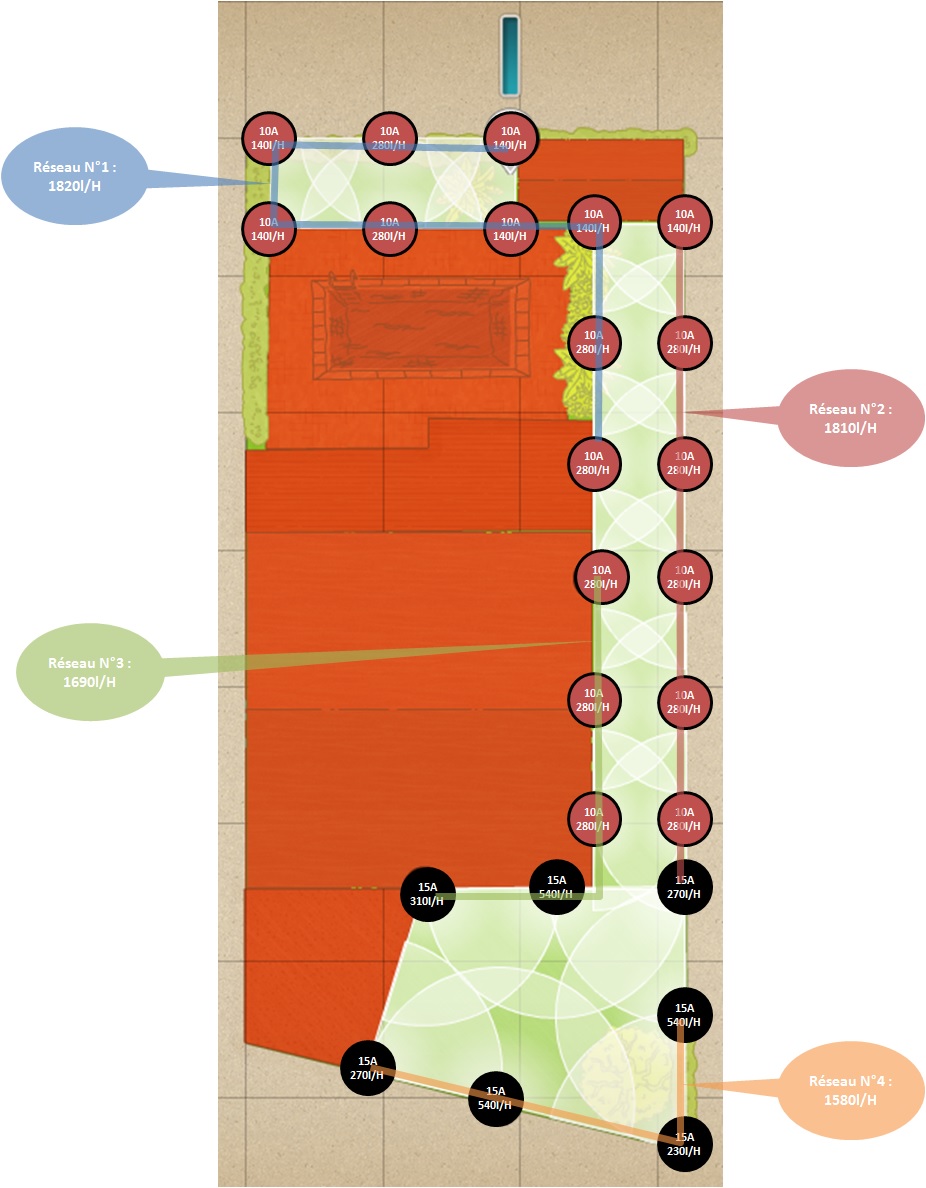

Pour la consommation des tuyères et le choix des buses, j’ai complété le plan qui se trouve en pièce jointe et j’ai planifié 4 réseaux, cela vous semble-t’il correct ?

N'hésitez pas pour toute remarque ou conseils

[arroser]

Tout cela me semble correct. Effectivement, pour la portée des buses, partez sur la base de la régulation des tuyères, à savoir 2,7 bar. Le croisement me parait correct lui aussi, ne vous inquiétez pas pour les zones plus vertes sur le plan.

[lelorax]

Bonsoir,

Merci beaucoup pour votre réponse et vos conseils. Je vais commencer à acheter et à mettre en place tout ça !
Sans vouloir abuser , avez-vous des conseils (voire des modèles particuliers) sur le choix de 4 électrovannes et du programmateur ?

J'essaierai de faire un petit retour sur mon avancement du projet lors de l'installation.

[arroser]

Perso, bien que posant de nombreux modèles, j'ai fais le choix depuis quelques temps de ne poser (chez le particulier) presque exclusivement le PRO-C de chez Hunter avec transfo intégré ( http://www.hunterindustries.com/fr/prod ... eurs/pro-c ) ; on est là dans une gamme pro loin des premiers prix disponibles en grandes surface, mais pour une qualité globale et une praticité d'usage elles aussi nettement au dessus.

Pour les électrovannes, de la même façon j'utilise presque exclusivement un produit qui est très fiable, la PGV avec 4 boulons inox en 26x34 ( http://www.hunterindustries.com/fr/prod ... vannes/pgv ) ; je n'ai pas de liens commerciaux particuliers avec Hunter, c'est juste un constat face à de multiples années d'expérience de pose, et surtout de maintenance où mon premier choix se fait sur la fiabilité des produits (afin de ne pas être ennuyé tout le temps ).

[lelorax]

Bonjour,

Encore un grand merci
C'est tout à fait le genre de conseils que je souhaitais avoir pour choisir du matériel fiable et efficace.
Me reste plus qu'à trouver tout ça

[arroser]

Me reste plus qu'à trouver tout ça

Le programmateur et les électrovannes, vous devriez trouver relativement facilement chez n'importe quel spécialiste de l'arrosage. Ne prenez pas les électrovannes Hunter dites "à chapeau dévissable" mais bien avec 4 boulons inox. Pour les tuyères grises, c'est souvent plus compliqué à trouver, encore plus au détail. Je suis obligé de les acheter au carton complet pour en avoir, même mon excellent grossiste ne les commercialise pas à l'unité.

[lelorax]

Bonjour,

Effectivement, tout se trouve à peu près facilement sauf les tuyères... J'en trouve mais à 10€ la tuyère

Je vais encore chercher avant de tout prendre.

[arroser]

Bonjour,

Effectivement, tout se trouve à peu près facilement sauf les tuyères... J'en trouve mais à 10€ la tuyère

Je vais encore chercher avant de tout prendre.

si vous ne trouvez pas à proximité de chez vous, je pourrai vous en fournir.

[lelorax]

Bonjour,

Merci beaucoup pour votre proposition. Cela m'intéresse effectivement pour les tuyères.
Pour le reste, j'ai trouvé mais pas encore acheté.
