Projet automatisation arrosage de surface

[orient]

bonjour,
je suis équipé d'une pompe ebara m40/10A https://www.pompes-direct.com/pompage/p ... /9483.html cette pompe se trouve dans mon puits et est branchée directement sur un disjoncteur dans mon tableau électrique.
sortie du tuyau de la pompe en 25 puis trois tuyau en 15 MM avec trois arroseurs de surfaces
J'arrose 2 heures et mon puits n'est pas a sec l'eau revient assez rapidement.
j'ai le projet d'automatiser mon arrosage en gardant mes arroseurs de surface dans un premier temps
J'envisage l'achat d'un programmateur rain bird ESP RZXE 4 voies ou 6 voies qui sera installé en intérieur
1 relais 24 V
4 électrovannes
1 regard
du câble
quel type de raccord étant donné que mes tuyaus sont en 15 MM
Je voudrais aussi garder un arrosage traditionnel en manuel pour mon potager comment faire.
Enchaînement des arrosages les uns après les autres
Mon projet est il viable
Merci pour l'aide
Orient

[Jardinerobis]

Autant mettre un programmateur directement sur la pompe.
Une sortie y ''ou l'un ou l'autre'' qui donnera l'eau en direct ou par les arroseurs .
Je dis ça je dis rien .

[arroser]

Le relais reste peu compatible avec un usage manuel "point d'eau/robinet". Cela oblige pour avoir de l'eau au robinet à déclencher une zone qui n'existe pas sur le programmateur (par exemple si vous avez trois électrovannes vous déclenchez la 4), donc pas un usage marche/arrêt au robinet.

[orient]

Bonsoir
Alors la solution c'est quoi
merci pour l'aide et bonne soirée
Orient

[arroser]

Bonsoir
Alors la solution c'est quoi
merci pour l'aide et bonne soirée
Orient

si vous souhaitez un usage "point d'eau" la meilleure solution reste le ballon.

[orient]

Bonsoir,
quel type de ballon et quel capacité
merci pour la réponse et bonne soirée
Orient

[arroser]

quel type de ballon et quel capacité

un ballon, ici par exemple : https://www.pompes-direct.com/modele/gt-u/683.html

100 litres minimum

[orient]

Bonjour,
Quand le ballon est vide c'est la pompe qui prend le relais.
Merci pour la réponse et bonne journée.
Orient

[arroser]

Quand le ballon est vide c'est la pompe qui prend le relais.

non, le ballon sert de tampon : traditionnellement, la pompe s'enclenche environ lorsqu'il reste un tiers d'eau dans le ballon. Lisez : viewtopic.php?f=32&t=116075#p1669829

[orient]

Bonjour,
Je vais mettre une petite pompe de surface pour arrosage manuel mon tableau Electrique se trouve a 5 mètres
pour le câble en 0,8 mm pour 3 électrovannes il faut prendre un câble avec combien de brins 1 pour le commun +3 a brancher chacun sur programmateur en 1,2,3 c'est ça.
Merci pour la réponse
Orient

[arroser]

c'est ça, toujours un brin de plus que le nombre d'EV. Mais le 0,8 n'existe qu'en nombre impair je crois, donc cinq brins dans votre cas...

[orient]

Merci pour la réponse
je suis novice je progresse tout doucement
Bonne soirée
Orient

[orient]

Bonjour,
Voila un devis quand pensez vous merci pour l'aide est il complet.
VANNE BS FF 26X34 AVEC PURGE 1 UN 20,52 €
TE UNION DURA 26X34 MFF 2 UN 9,56 €
COUDE UNION DURA 26X34 MF 1 UN 4,20 €
ELECTROVAN 24V 26X34 MM 100-DVMM RB 3 UN 59,19 €
MANCHON UNION DURA 26X34 FF 3 UN 10,44 €
RCD MALE PLAST P/PE D25 26X34 1 UN 2,19 €
RGD PP RECT GM64X47X31 VER VBA02675 1 UN 37,32 €
CONNEXION QUICK CONNECT DBM UNITE 10 UN 11,60 €
CONNECTEUR WPSK20 UNITE 600V MAX 1 UN 1,69 €
COUR 25M GAINE PE AN-LIS ROUGE D40 1 UN 31,28 €
CABLE ELECT 5X0,80MM COUPE 20,000 ML 47,00 €
PROG EXT COMPT WIFI 6 STA ESP-RZXE 1 UN 106,18 €
DISJ MODULAIRE LEGRAND 240V - 2A 1 UN 28,83 €
TOTAL 370 HT
Est il possible que je rajoute relais de démarrage .
https://www.arrosage-distribution.fr/psr-22-hunter.html
Le disjoncteur 2 A est il obligatoire.
Merci pour la réponse et bonne soirée
Orient

[arroser]

Les prix sont corrects.

Le regard VBA est d'une qualité extrêmement médiocre, il vieillit mal dans le temps. Préférez lui un regard de même marque mais série VB (donc sans le "A") ou un regard de marque CARSON, même plus cher.

Oui vous pouvez ajouter un relais sur ce prog sans problème;

Le disjoncteur 2Amp. est le seul qui vous offrira la protection nécessaire pour alimenter le programmateur.

Il manque sans doute quelques pièces à votre devis, à commencer par :
- RCD MALE PLAST P/PE D25 26X34 1 UN 2,19 € (si trois électrovannes, il faut trois raccords + le raccord sur la vanne)
- un mamelon pour mettre dans la vanne (la vanne est femelle, le raccord Dura est femelle, il faut donc un mamelon entre les deux)
- le tuyau poléthylène (sinon pourquoi avoir un raccord ?)
- du géotextile pour mettre au fond du regard,
- un rouleau de téflon au minimum,
- etc.

Sans habitude, ça va être un peu compliqué votre montage dans le regard. Inspirez vous de ceci : viewtopic.php?f=32&t=163437&start=15#p2995605 et ceci : viewtopic.php?f=32&t=163437#p2770082 et ceci (seconde image) qui correspond à votre montage : viewtopic.php?f=32&t=163437#p2808524

[greenmine]

Bonjour,

Voici un tuto pour concevoir son système d'arrosage de gestion de jardin automatisé :

https://blog.foulquier.info/tutoriels/i ... spberry-pi

On peut y ajouter un pluviomètre afin de prendre en compte la date de la dernière pluie :

https://blog.foulquier.info/tutoriels/i ... un-arduino

Bonne lecture.

PA

[orient]

Bonjour
Merci mais je ne compte pas mettre les mains dans un Raspberry-Pi + carte PiFace
Bonne Journée
Orient

[orient]

Bonjour,
Alors je me lance sur les très bon conseils d’arroser j'ai acheté un grand regard jumbo irritec j'ai creusé mon trou amené mon cable en 08 en 13 brins (rupture de stock sur le 7 bruns)je vais mettre mon géotextile quelle hauteur de gravier faut il mettre dans mon regard pour rappel 30 cmde hauteur
Merci pour l'aide
Bonne journée
Orient

[arroser]

3 à 5 cm de gravier en dessous du collecteur d’électrovannes.

[orient]

Bonjour,
Merci pour votre réactivité
Orient

[orient]

Bonjour,
Alors voila regard positionné câble passé géotextile mis ainsi que le gravier
Achat
Raccord droit pe en 25
Une vanne d’arrêt avec purge MÂLE MÂLE
3 Tés égal dura MFF 1
1 Bouchon pp M26/34
1 Mamelon égal pp 1
1 Nez de robinet F 1 pour mon tuyau arrosage
Petite question pour mes électrovannes mettre directement celles ci sur mes Té dura dans ce cas précis il seront MÂLE MÂLE
ou mettre mamelons et mettre électrovannes en femelle femelle je crois avoir lu çà sur le forum que c’est ce montage qui est préconisé
Merci pour la réponse et bonne journée a vous
Orient

[arroser]

Le regard se pose en dernier après avoir posé le collecteur et ses électrovannes, puis le gravier se met au final.

Je n'ai pas compris avec vos pièces combien vous aviez d'électrovannes et comment vous vouliez faire sans se prendre la tête.
Il manque au moins un coude DURA pour collecteur me semble t-il, voir deux.
Une vanne d'arrêt mâle x mâle se monte parfois pas parfaitement dans un raccord de collecteur : pas de vis trop court, il ne vient pas en butée sur le joint torique intégré au raccord de collecteur. Faire un essais avant de mettre en eau En plus, vous pouvez avoir du mal à visser correctement l'arrivée d'eau sur la vanne mâle mâle, toujours avec ce pas de vis trop court qui fait que visser un raccord plastique femelle dessus peut être laborieux... En gros, mieux vaut toujours une vanne femelle x femelle pour avoir de la marge sur l'étanchéité correcteur + 1 mamelon. Les vannes d'arrêt mâle x mâle c'est une source de galère sous prétexte d'économiser un mamelon...
Le montage à partir du coude d'entrée au collecteur (donc le sens contraire de l'eau) est idéalement : mamelon égal + vanne d'arrêt femelle (avec purgeur mieux encore) + raccord union démontable mâle x femelle + raccord compression mâle.

Voici en pièce jointe un schéma rapide de montage pour deux électrovannes ; pour trois, il suffit d'ajouter un té de collecteur avec tout l'équipement. Adapter les pièces à l'usage de vannes et/ou électrovannes femelle ou mâles. Perso, je préfère toujours les électrovannes femelles car chez Rain Bird ou Hunter, elles sont de dimension standard depuis plusieurs décennies, plus simple pour la maintenance ; alors que les électrovannes mâles, chaque fabricant commercialise une taille qui lui ait propre... quand il va falloir changer une électrovanne, ça peut devenir compliqué.
Après électrovannes, un raccord type union démontable mâle x femelle et seulement après ce raccord, le raccord compression.

exemple rapide pour deux EV + nez de robinet

[arroser]

Exemple en gros plan sur l'image, cliquez pour agrandir

montage en détail

[orient]

Bonsoir
On fait comment pour poster une photo
Merci pour la réponse
Orient

[arroser]

On fait comment pour poster une photo

viewtopic.php?f=26&t=189658 jusqu'à l'étape 4

[orient]

Bonsoir,

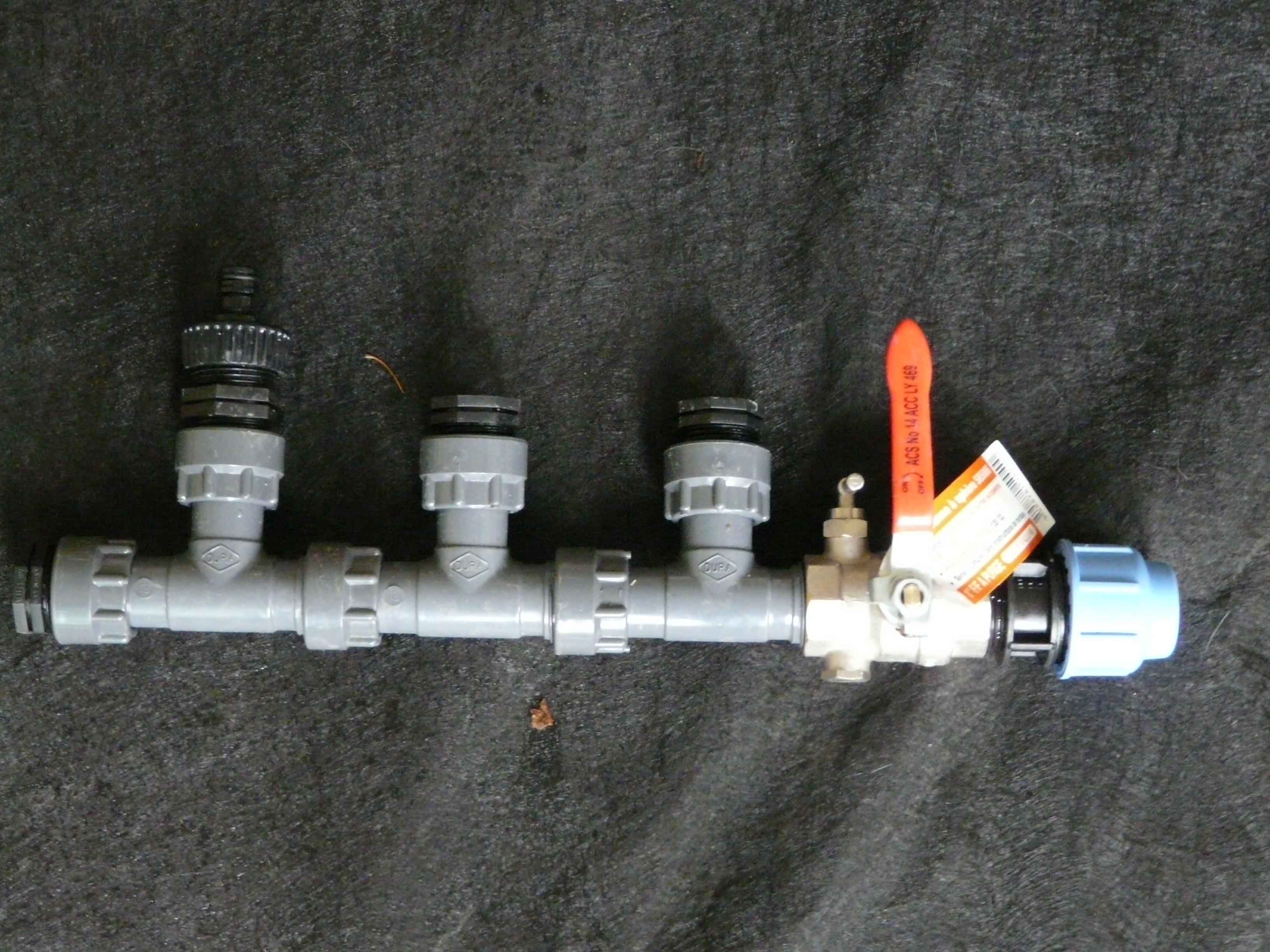

Voila mes achats

Bonne soirée
